Насос буровой трехпоршневой УНБТ-950А UNBT 950A Каталог деталей и сборочных единиц Pump Parts Manual List 14036.53.435КДС
| Насос буровой трехпоршневой УНБТ-950А Каталог деталей и сборочных единиц Pump Parts Manual List 14036.53.435КДС | |||||
| 1.Перечень сборочных единиц и деталей Насос буровой трехпоршневой УНБТ-950 и УНБТ-950А2 | |||||
| № рисунка | № позиции | Обозначение | Наименование сборочных единиц,деталей | Кол-во сборочных единиц, деталей на сборочную единицу. |
Сведения о воз- можности замены и ремонта |
| 1 | 2 | 3 | 4 | 5 | 6 |
| 14036.53.975СБ | Насос буровой трехпоршне-вой УНБТ-950А | ||||
| 14077.53.000СБ | Насос буровой трехпоршне-вой УНБТ-950А2 | ||||

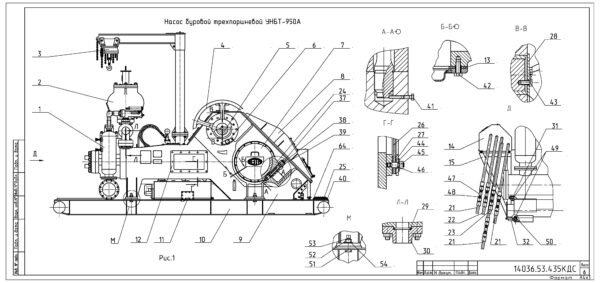

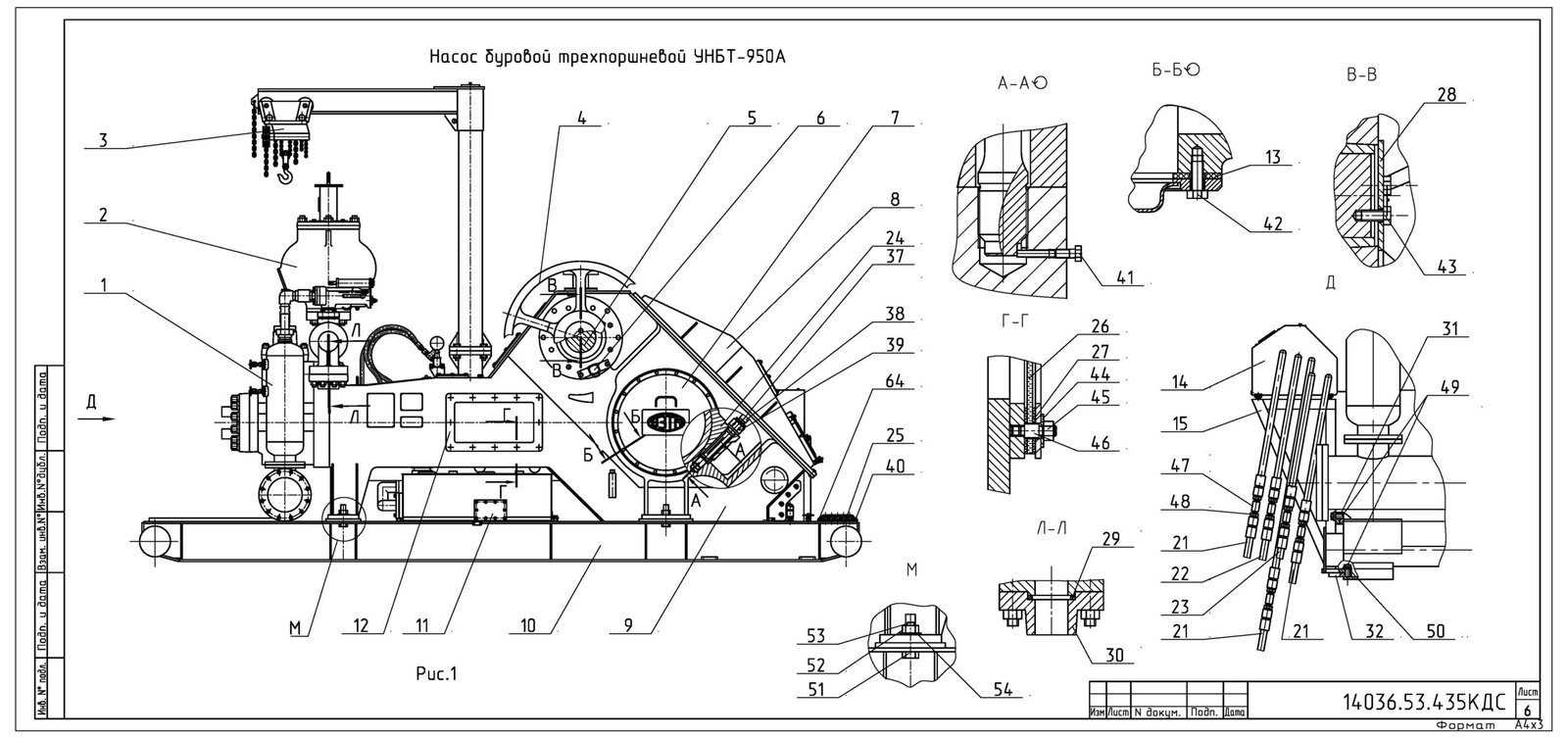

| 1 | 1 | 14088.53.020СБ | Блок гидравлический | 1 | |
| 1 | 2 | 14036.53.925СБ | Пневмокомпенсатор ПК 70-320 | 1 | |
| 1 | 3 | 4081.35.270СБ | Кран консольно-поворотный | 1 | |
| 1 | 4 | 14036.53.020СБ | Шкив Ф 800 | 1 | |
| 1 | 4 | 14010.53.725СБ | Шкив Ф 710 | 1 | |
| 1 | 4 | 14036.53.078СБ | Шкив Ф 1000 | 1 | |
| 1 | 5 | 14088.53.035СБ | Вал трансмиссионный | 1 | |
| 1 | 6 | 14072.53.006CБ | Установка датчика ходов поршня | 1 | |
| 1 | 7 | 14036.53.004СБ | Крышка | 2 | |
| 1 | 8 | 14036.53.408СБ | Крышка | 1 | |
| 1 | 9 | 14036.53.560-06СБ | Станина | 1 | |
| 1 | 10 | 14036.53.295СБ | Рама (для насоса УНБТ-950А2) | 1 | |
| 1 | 11 | 14010.53.885СБ | Система подачи охлаждающейжидкости | 1 | |
| 1 | 12 | 14036.53.551СБ | Рамка | 2 | |
| 1 | 13 | 14036.53.323СБ | Прокладка | 2 | ЗК |
| 1 | 14 | 14036.53.460СБ | Блок распределения | 1 | |
| 1 | 15 | 4036.53.568СБ | Стойка | 1 | |

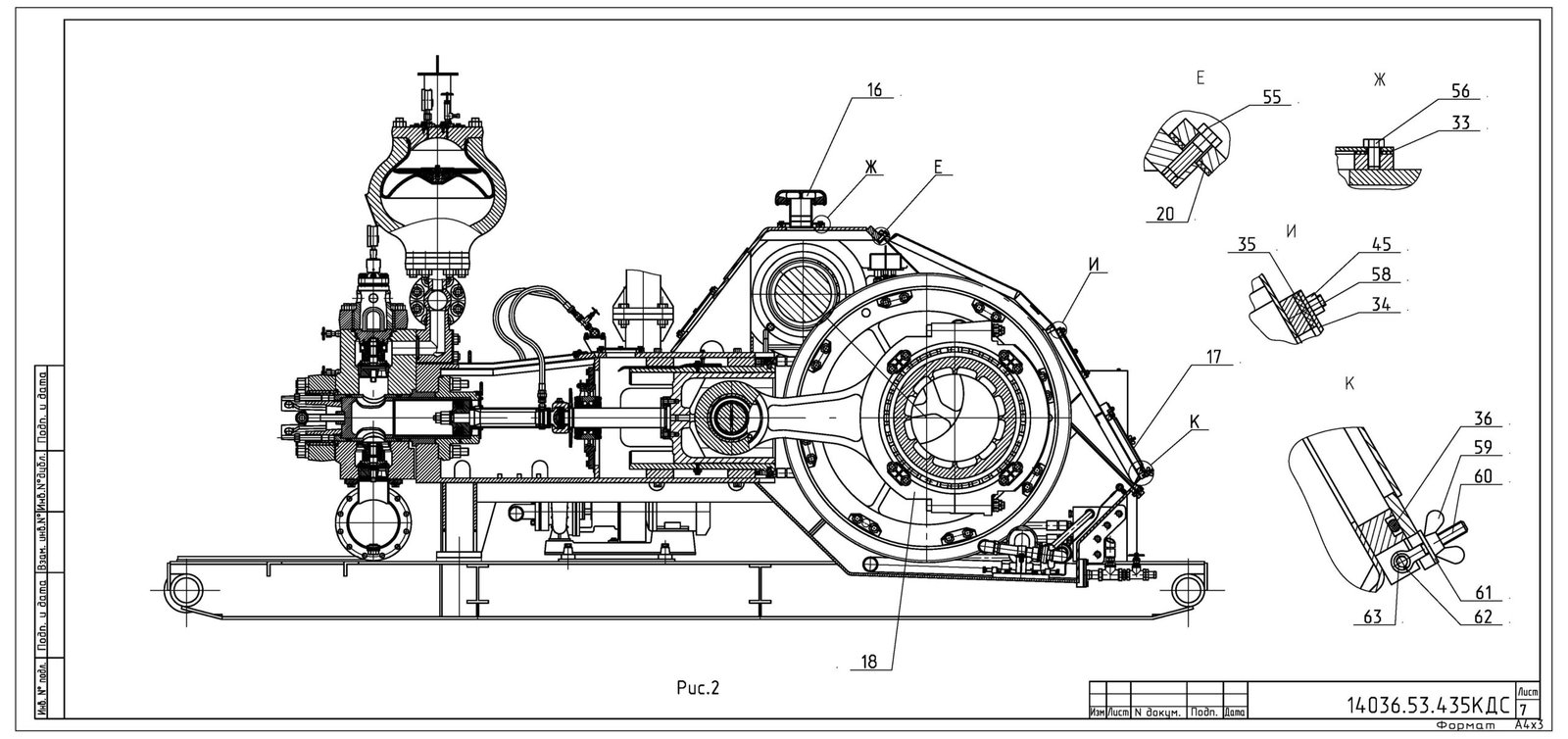

| 2 | 16 | 14006.53.682СБ | Колпак вентиляционный | 1 | |
| 2 | 17 | 14036.53.540СБ | Крышка | 1 | |
| 2 | 18 | 14036.53.955СБ | Механизм кривошипно-ползунный | 1 | |
| 2 | 20 | 14010.53.010СБ | Прокладка | 1 | ЗК |
| 1 | 21 | ТУ 3148-001-20871731-94 | Рукав РВД 20.129.2300.0,24.36/36.М33х2/М33х2-У1 | 3 | |
| 1 | 22 | ТУ 3148-001-20871731-94 | Рукав РВД 20.129.2100. ,24.36/36.М33х2/М33х2-У1 | 1 | |
| 1 | 23 | ТУ 3148-001-20871731-94 | Рукав РВД 20.129.2500.0,24.36/36.М33х2/М33х2-У1 | 1 | |
| 1 | 24 | 14036.53.922 | Крышка | 2 | |
| 1 | 25 | 14036.53.139 | Скоба | 1 | |
| 1 | 26 | 14036.53.561 | Стекло | 2 | ЗК |
| 1 | 27 | 14036.53.567 | Прокладка | 4 | ЗК |
| 1 | 28 | 14006.53.669-1 | Шайба | 1 | |
| 1 | 29 | 4066.46.16 | Манжета | 1 | ЗК |
| 1 | 30 | 14006.53.416 | Фланец | 1 | |
| 1 | 31 | 14086.53.011 | Планка | 4 | |
| 1 | 32 | 14086.53.012 | Платик | 4 | |
| 2 | 33 | 14006.53.689 | Прокладка | 1 | ЗК |
| 2 | 34 | 14036.53.407 | Крышка | 1 | |
| 2 | 35 | 14036.53.406 | Прокладка | 1 | ЗК |
| 2 | 36 | 14036.53.546 | Шнур | 1 | ЗК |
| Крепежные детали | |||||
| 1 | 37 | ГОСТ 397-79 | Шплинт 10х100 | 4 | |
| 1 | 38 | 14036.53.921 | Шпилька М68х4 | 4 | |
| 1 | 39 | 14036.53.923 | Гайка М68х4 | 4 | |
| 1 | 40 | ГОСТ 7798-70 | Болт М10х16.58 | 2 | |
| 1 | 41 | 14036.53.558 | Болт М12 | 4 | |
| 1 | 42 | ГОСТ 7798-70 | Болт 3М12х30.58 | 32 | |
| 1 | 43 | СТП К420-76 | Болт 3М30х60.46 | 3 | |
| 1 | 44 | СТП К352-80 | Шайба 12.02 | 24 | |
| 1 | 45 | ГОСТ 5915-70 | Гайка М12.5 | 36 | |
| 1 | 46 | 14036.53.562 | Шпилька М12 | 24 | |
| 1 | 47 | СТП А27-73 | Муфта Rc 3/4 | 5 | |
| 1 | 48 | CТП А213-86 | Штуцер 20-Rc3 /4 | 10 | |
| 1 | 49 | ГОСТ 7798-70 | Болт 3М16х35.58 | 8 | |
| 1 | 50 | ГОСТ 6402-70 | Шайба 16 65Г | 8 | |
| 1 | 51 | СТП К417-76 | Болт М36х140.46 | 4 | |
| 1 | 52 | СТП К427-76 | Гайка М36.5 | 4 | |
| 1 | 53 | ГОСТ 397-79 | Шплинт 6.3х45 | 4 | |
| 1 | 54 | СТП Д594-81 | Пружина тарельчатая II-2-3-80х40х4х1.9 Хим.Фос.прм.. | 4 | |
| 2 | 55 | ГОСТ 7798-70 | Болт 3М16х50.58 | 42 | |
| 2 | 56 | ГОСТ 7798-70 | Болт М12х20.58 | 12 | |
| 2 | 58 | ГОСТ 22032-76 | Шпилька М12-8gх25.46 | 12 | |
| 2 | 59 | ГОСТ 3032-76 | Гайка М10.25Л | 4 | |
| 2 | 60 | СТП К214-82 | Болт М10х60 | 4 | |
| 2 | 61 | СТП К352-80 | Шайба 10х3.02 | 4 | |
| 2 | 62 | ГОСТ 397-79 | Шплинт 2х12 | 4 | |
| 2 | 63 | ГОСТ 9650-80 | Ось 8х40 | 4 | |
| 1 | 64 | ГОСТ 6402-70 | Шайба 10 65Г | 2 | |
| № рисунка | № позиции | Обозначение | Наименование сборочных единиц, деталей |
Кол-во сборочных единиц, деталей на сборочную единицу. |
Сведения о воз- можности замены и ремонта |
| 1 | 2 | 3 | 4 | 5 | 6 |
| 1 | 1 | 14088.53.020СБ | Блок гидравлический | ||
| 3 | 1 | 14036.53.945-1СБ | Пневмокомпенсатор ПК 50-6 | 1 | |
| 3 | 2 | 14077.53.030СБ | Предохранитель манометра(Рр=10 кгс/см2) | 1 | |
| 3 | 3 | 14077.53.030-01СБ | Предохранитель манометра(Рр=600 кгс/см2) | 1 | |
| 3 | 4 | 14036.53.948СБ | Коллектор нагнетательный | 1 | |
| 3 | 5 | 14010.53.910СБ | Клапан предохранительный | 1 | |
| 3 | 6 | 14036.53.950СБ | Коллектор приемный | 1 | |
| 3 | 7 | 14036.53.944СБ | Пневмокомпенсатор ПК 50-6 | 1 | |
| 4 | 8 | 14010.53.852СБ | Стакан | 1 | |
| 4 | 9 | 14077.53.005СБ | Клапан | 6 | ЗЭ |
| 4 | 10 | 14036.53.940СБ | Коробка гидравлическая | 3 | |
| 4 | 11 | 14077.53.009СБ | Крышка клапана | 3 | |
| 4 | 12 | 14006.53.125СБ | Кольцо уплотнительное | 3 | ЗК |
| 4 | 13 | 14010.53.835-03СБ | Отбойник | 3 | |
| 4 | 14 | 14010.53.880СБ | Шток поршня | 3 | ЗК |
| 4 | 15 | 14036.53.032СБ | Хомут | 3 | ЗК |

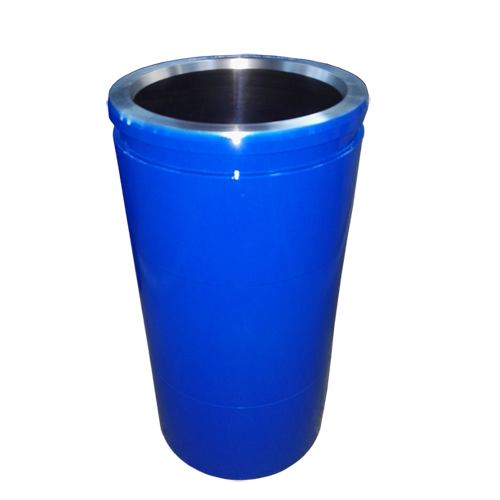

| 4 | 16 | 14036.53.430СБ | Втулка биметаллическая Ф180 | 3 | ЗЭ |
| 4 | 16 | 14036.53.430-01СБ | Втулка биметаллическая Ф170 | 3 | ЗЭ |
| 4 | 16 | 14036.53.430-02СБ | Втулка биметаллическая Ф160 | 3 | ЗЭ |
| 4 | 16 | 14036.53.430-03СБ | Втулка биметаллическая Ф150 | 3 | ЗЭ |
| 4 | 16 | 14036.53.430-04СБ | Втулка биметаллическая Ф140 | 3 | ЗЭ |
| 4 | 17 | 14036.53.230СБ | Поршень (Ф180) | 3 | ЗЭ |
| 4 | 17 | 14036.53.230-01СБ | Поршень (Ф170) | 3 | ЗЭ |
| 4 | 17 | 14036.53.230-02СБ | Поршень (Ф160) | 3 | ЗЭ |
| 4 | 17 | 14036.53.230-03СБ | Поршень (Ф150) | 3 | ЗЭ |
| 4 | 17 | 14036.53.230-04СБ | Поршень (Ф140) | 3 | ЗЭ |
| 4 | 18 | 14010.53.870-1СБ | Поршень Ф180 Рр 10 МПа | 3 | ЗЭ |
| 3 | 19 | 4066.46.16 | Манжета | 2 | ЗК |
| 3 | 20 | 14006.53.061-1 | Фланец | 1 | |
| 3 | 21 | 14036.53.939 | Угольник | 1 | |
| 3 | 22 | 14010.53.849 | Переходник | 1 | |
| 3 | 23 | СТП А130-74 | Угольник 50 | 1 | |
| 3 | 24 | 14036.53.253 | Фланец | 1 | |
| 3 | 25 | СТП Д787-80 | Прокладка 300/260х3-I-МБС-С1 | 2 | ЗК |
| 3 | 26 | 14010.53.490 | Фланец | 4 | |
| 3 | 27 | ГОСТ 10094-75 | Вентиль запорный угловой цап-ковый 15с13бк-1 Ду6 | 4 | |
| 3 | 28 | 14036.53.149 | Переходник | 2 | |
| 3 | 29 | СТП Д1129-89 | Прокладка17/10-2 | 2 | ЗЭ |
| 3 | 30 | 14036.53.154 | Прокладка | 4 | ЗЭ |
| 3 | 31 | 14010.53.497-1 | Отвод | 1 | |
| 3 | 32 | 4045.53.855 | Втулка | 1 | |
| 3 | 33 | 4045.53.856-1 | Кольцо | 2 | |
| 3 | 34 | СТП Д787-80 | Прокладка 80/60х3-I-МБС-С1 | 5 | ЗК |
| 4 | 35 | СТП Д1129-89 | Прокладка 55/45-2 | 2 | |
| 4 | 36 | СТП Д 356-71 | Пробка II G1 1/4 | 2 | |
| 4 | 37 | СТП Д 787-80 | Прокладка 210/160х3-I-МБС-С1 | 5 | ЗК |
| 4 | 38 | 14036.53.243 | Кольцо | 3 | |
| 4 | 39 | 14036.53.982-1 | Винт | 3 | |
| 4 | 40 | 14036.53.983 | Фланец | 3 | |
| 4 | 41 | 14006.53.811-1 | Фланец | 3 | |
| 4 | 42 | 14036.53.428 | Винт | 3 | |
| 4 | 43 | 14036.53.943 | Корпус | 3 | |
| 4 | 44 | 14036.53.197 | Кольцо гидрозатвора (для порш-ня Ф140) | 3 | ЗЭ |
| 4 | 44 | 14036.53.197-01 | Кольцо гидрозатвора (для порш-ня Ф150) | 3 | ЗЭ |
| 4 | 44 | 14036.53.197-02 | Кольцо гидрозатвора (для порш-ня Ф160) | 3 | ЗЭ |
| 4 | 44 | 14036.53.197-03 | Кольцо гидрозатвора (для порш-ня Ф170) | 3 | ЗЭ |
| 4 | 44 | 14036.53.197-04 | Кольцо гидрозатвора (для порш-ня Ф180) | 3 | ЗЭ |
| 4 | 45 | 14036.53.246 | Шайба (для поршня Ф180) | 3 | ЗЭ |
| 4 | 45 | 14036.53.246-01 | Шайба (для поршня Ф170) | 3 | ЗЭ |
| 4 | 45 | 14036.53.246-02 | Шайба (для поршня Ф160) | 3 | ЗЭ |
| 4 | 45 | 14036.53.246-03 | Шайба (для поршня Ф150) | 3 | ЗЭ |
| 4 | 45 | 4036.53.246-04 | Шайба (для поршня Ф140) | 3 | ЗЭ |
| 4 | 46 | 14036.53.104 | Втулка | 3 | |
| 4 | 47 | 14010.53.464 | Направляющая | 3 | |
| 4 | 48 | 4092.53.305 | Кольцо подкладное | 12 | ЗЭ |
| 4 | 49 | 14006.53.126 | Кольцо | 6 | ЗЭ |
| 4 | 50 | 14006.53.049 | Кольцо подкладное | 6 | ЗЭ |
| 4 | 51 | 14006.53.124 | Кольцо уплотнительное | 3 | ЗЭ |
| Крепежные детали | |||||
| 3 | 52 | 14006.55.177 | Болт (М24) | 6 | |
| 3 | 53 | ГОСТ 7798-70 | Болт М20х75.58.06 | 24 | |
| 3 | 54 | ГОСТ 5915-70 | Гайка М20.5.06 | 24 | |
| 3 | 55 | 14073.53.196-04 | Шпилька (М30) | 8 | |
| 3 | 56 | 14006.53.599 | Гайка (М30) | 80 | |
| 3 | 57 | СТП А153-86 | Контргайка G2-В.06 | 1 | |
| 3 | 58 | ГОСТ 7798-70 | Болт 3М10х25.58.06 | 16 | |
| 3 | 59 | ГОСТ 9068-75 | ШпилькаА2М16х90.22/32.40Х.IV.2.06 | 8 | |
| 3 | 60 | ГОСТ 9064-75 | Гайка АМ16.40.III.06 | 8 | |
| 3 | 61 | 14073.53.196 | Шпилька (М30) | 16 | |
| 3 | 62 | 4045.53.858-1 | Гайка накидная | 1 | |
| 4 | 63 | 14010.53.847 | Болт М20 | 40 | |
| 4 | 64 | 4066.53.211 | Болт М30 | 40 | |
| 4 | 65 | 14036.53.191 | Болт М30 | 12 | |
| 4 | 66 | СТП К214-82 | Болт М36х220.46.06 | 3 | |
| 4 | 67 | 14036.53.942 | Шпилька (М36) | 36 | |
| 4 | 68 | 14006.53.874 | Гайка М36 | 72 | |
| 4 | 69 | 14073.53.193 | Шпилька М30 | 36 | |
| 4 | 70 | 14073.53.193-04 | Шпилька М30 | 12 | |
| 4 | 71 | ГОСТ 1476-93 | Винт М8-8gх20.14Н.06 | 3 | |
| 4 | 72 | ГОСТ 7798-70 | Болт М8х16.58.06 | 6 | |
| № рисунка | № позиции | Обозначение | Наименование сборочных единиц, деталей |
Кол-во сборочых единиц, деталей на сборочную единицу. |
Сведения о воз- можности замены и ремонта |
| 1 | 2 | 3 | 4 | 5 | 6 |
| 3 | 2 | 14077.53.030СБ | Предохранитель манометра(Рр=10 кгс/см2) | ||
| 3 | 3 | 14077.53.030-01СБ | Предохранитель манометра(Рр=600 кгс/см2) | ||
| 5 | 1 | 14010.53.826 | Диафрагма | 1 | ЗК |
| 5 | 2 | 14077.53.032 | Фланец | 1 | |
| 5 | 3 | 14077.53.033 | Корпус | 1 | |
| 5 | 4 | 14077.53.031 | Корпус | 1 | |
| 5 | 5 | 14010.53.851 | Гайка | 1 | |
| 5 | 6 | 14010.53.828 | Кольцо запорное | 1 | |
| 5 | 7 | ТУ311.002.255-90016 | Манометр виброустойчивыйтип М-ВУ Рр=10 кгс/см2 с ради-альным штуцером | 1 | |
| 5 | 7 | ТУ311.002.255-90016 | Манометр виброустойчивыйтип М-ВУ Рр=600 кгс/см2 с ра-диальным штуцером | 1 | ЗЭ |
| 5 | 8 | СТП Д1129-89 | Прокладка 18/12-2 | 1 | |
| 5 | 9 | 14010.53.824 | Дроссель | 1 | |
| 5 | 10 | ГОСТ 9833-74 | Кольцо 016-020-25-2-2 | 1 | ЗК |
| 5 | 11 | СТП Д999-75 | Кольцо 16х20х1,5 | 1 | ЗК |
| 5 | 12 | СТП Д999-75 | Кольцо 60х70х2 | 1 | |
| 5 | 13 | ГОСТ 9833-73 | Кольцо 060-070-58-2-2 | 1 | ЗК |
| Крепежные детали | |||||
| 5 | 14 | ГОСТ 1476-93 | Винт М8-8gх10.14Н.06 | 1 | |
| 5 | 15 | ГОСТ 9066-75 | ШпилькаА2М16х85.22/32.40Х.IV.2.06 | 8 | |
| 5 | 16 | ГОСТ 5915-70 | Гайка М16.5.06 | 8 | |
| 5 | 17 | ГОСТ 1491-80 | Винт М8-8gх16.58.06 | 4 | |
| № рисунка | № позиции | Обозначение | Наименование сборочных единиц, деталей |
Кол-во сборочых единиц, деталей на сборочную единицу. |
Сведения о воз- можности замены и ремонта |
| 1 | 2 | 3 | 4 | 5 | 6 |
| 3 | 5 | 14010.53.910Сб | Клапан предохранительныйКП50-400 | ||
| 6 | 1 | 14036.53.206-1СБ | Отвод | 1 | |
| 6 | 2 | 14036.53.201СБ | Корпус | 1 | |
| 6 | 3 | 14036.53.161-1СБ | Траверса | 1 | ЗК |
| 6 | 4 | 14036.53.258СБ | Механизм затворный | 1 | ЗК |
| 6 | 5 | 14050.53.061СБ | Кожух | 1 | |
| 6 | 6 | 44.66730СБ | Выключатель путевойВПВ-1А-11У1 | 1 | |
| 6 | 7 | 14036.53.176 | Шкала | 1 | |
| 6 | 8 | 14036.53.175 | Указатель | 1 | |
| 6 | 9 | 14010.53.275-1 | Пружина | 2 | |
| 6 | 10 | 14036.53.172 | Втулка | 2 | |
| 6 | 11 | 14036.53.173 | Стержень | 2 | |
| 6 | 12 | 14010.53.301-1 | Эксцентрик | 1 | |
| 6 | 13 | 14036.53.174 | Ось | 1 | |
| 6 | 14 | 14036.53.165 | Рукоятка | 1 | |
| 6 | 15 | 14050.53.066-1 | Платик | 1 | |
| 6 | 16 | 14036.53.169 | Ось | 1 | |
| 6 | 17 | 14036.53.170 | Стержень | 1 | |
| 6 | 18 | 14036.53.167 | Пружина | 1 | |
| 6 | 19 | 14036.53.168 | Шарнир | 1 | |
| 6 | 20 | 14010.53.312 | Кольцо | 2 | |
| 6 | 21 | 14010.53.311 | Ось | 1 | |
| 6 | 22 | 14010.53.607 | Втулка | 2 | |
| 6 | 23 | 14006.55.159 | Кольцо | 2 | |
| 6 | 24 | 14010.53.643 | Ось | 1 | |
| 6 | 25 | 14036.53.177 | Рычаг | 1 | |
| 6 | 26 | 14036.53.209 | Ниппель | 1 | |
| 6 | 27 | 14010.53.253 | Фланец | 1 | |
| 7 | 28 | СТП Д999-75 | Кольцо 60х70х2 | 3 | ЗЭ |
| 7 | 29 | ГОСТ 9833-73 | Кольцо 060-070-58-2-2 | 3 | ЗЭ |
| 7 | 30 | 14036.53.223 | Стакан | 1 | |
| 7 | 31 | 14010.53.630 | Винт | 1 | |
| 7 | 32 | 14036.53.224 | Стакан | 1 | |
| 7 | 33 | 14050.53.067-02 | Тяга | 1 | |
| 7 | 34 | СТП Д1094-79 | Пломба 10/6,5 | 2 | |
| 7 | 35 | 14010.53.636 | Переходник | 1 | |
| 7 | 36 | 14036.53.178 | Винт | 1 | |
| 7 | 37 | 14036.53.179 | Винт | 1 | |
| 7 | 38 | ГОСТ 13940-86 | Кольцо В.60.60С2А.029 | 1 | |
| 7 | 39 | ГОСТ 9833-73 | Кольцо 044-052-46-2-2 | 1 | ЗК |
| 7 | 40 | 14036.53.213 | Кольцо | 1 | ЗК |
| 7 | 41 | ГОСТ 9833-73 | Кольцо 050-060-58-2-2 | 1 | ЗК |
| 6 | 42 | СТП Д602-88 | Скоба 14 | 1 | |
| Крепежные детали | |||||
| 6 | 44 | ГОСТ 7798-70 | Болт М10х16.58.029 | 1 | |
| 6 | 45 | ГОСТ 17473-80 | Винт В.М4-6gх6.58.029 | 4 | |
| 6 | 46 | 0.11306-013 | Штифт 4u8х10.05 | 1 | |
| 6 | 47 | СТП К444-80 | Шайба А4.02.029 | 4 | |
| 6 | 48 | СТП К444-80 | Шайба А30.02.029 | 2 | |
| 6 | 49 | СТП К426-76 | Гайка М30х2.04.029 | 3 | |
| 6 | 50 | 14036.53.212 | Болт стопорный | 2 | |
| 6 | 51 | 0.11308-21 | Штифт 6u8х25.05 | 1 | |
| 6 | 52 | ГОСТ 7798-70 | Болт 3М6х16.58.019 | 4 | |
| 6 | 53 | 0.11308-15 | Штифт 6u8х14.05 | 2 | |
| 6 | 54 | ГОСТ 1491-80 | Винт В М6-8gх16.58.029 | 4 | |
| 6 | 55 | ГОСТ 7798-70 | Болт М6х16.58.029 | 4 | |
| 6 | 56 | ГОСТ 397-79 | Шплинт 2,5х16.029 | 3 | |
| 6 | 57 | СТП К451-81 | Шайба 10.02.029 | 3 | |
| 6 | 58 | ГОСТ 5915-70 | Гайка М8.5.029 | 2 | |
| 6 | 59 | 14010.53.911 | Шайба | 4 | |
| 6 | 60 | ГОСТ 6402-70 | Шайба 6 65Г.029 | 8 | |
| 6 | 61 | 14010.53.635 | Гайка | 2 | |
| 6 | 62 | 14036.53.171 | Болт М24 | 4 | |
| № рисунка | № позиции | Обозначение | Наименование сборочных еди- ниц, деталей |
Кол-во сборочных еди- ниц, деталей на сбо- рочную единицу. |
Сведения о возможно- сти замены и ремонта |
| 1 | 2 | 3 | 4 | 5 | 6 |
| 6 | 4 | 14036.53.258СБ | Механизм затворный | ||
| 8 | 1 | 14036.53.248 | Втулка | 1 | ЗЭ |
| 8 | 2 | 14036.53.217 | Манжета | 1 | ЗЭ |
| 8 | 3 | 14036.53.259 | Шток | 1 | |
| 8 | 4 | ГОСТ 14896-84 | Манжета 1-45х35-6 | 1 | ЗЭ |
| 8 | 5 | СТП Д999-75 | Кольцо 35х45х3,3 | 1 | ЗЭ |
| 8 | 6 | 14010.53.280 | Ось | 2 | |
| 8 | 7 | 14050.53.075 | Шатун | 1 | |
| 8 | 8 | 14050.53.073 | Кривошип | 1 | |
| Крепежные детали | |||||
| 8 | 9 | 14036.53.254 | Гайка М12 | 1 | |
| 8 | 10 | ГОСТ 397-79 | Шплинт 3,2х32.06 | 1 | |
| № рисунка | № позиции | Обозначение, стандарт |
Наименование сборочных единиц, деталей |
Кол-во сбороч- ных единиц, де- талей на сбороч- ную единицу. |
Сведения о воз- можности замены и ремонта |
| 1 | 2 | 3 | 4 | 5 | 6 |
| 4 | 9 | 14077.53.005СБ | Клапан | 3Э | |
| 9 | 1 | 4066.53.17 | Втулка | 1 | 3Э |
| 9 | 2 | 14006.53.861-3 | Клапан | 1 | 3Э |
| 9 | 3 | 14073.53.131 | Пружина | 1 | 3Э |
| 9 | 4 | 14077.53.047 | Стакан | 1 | 3Э |
| 9 | 5 | 14015.55.547-1 | Гайка | 1 | 3Э |
| 9 | 6 | 14036.53.108 | Уплотнение клапана | 1 | 3Э |
| 9 | 7 | 14006.53.864-2 | Седло | 1 | 3Э |
| № рисунка | № позиции | Обозначение, стандарт |
Наименование сборочных еди- ниц, деталей |
Кол-во сбороч- ных единиц, де- талей на сбороч- ную единицу |
Сведения о воз- можности замены и ремонта |
| 1 | 2 | 3 | 4 | 5 | 6 |
| 4 | 11 | 14077.53.009СБ | Крышка клапана | ||
| 10 | 1 | 14077.53.012СБ | Кожух | 1 | 3Э |
| 10 | 2 | 14036.53.142 | Стакан | 1 | 3Э |
| 10 | 3 | 14036.53.141-1 | Крышка | 1 | |
| Крепежные детали | |||||
| 10 | 4 | ГОСТ 17475-80 | Винт В М8-6gх20.3.6.06 | 1 | 3Э |
| № рисунка | № позиции | Обозначение, стандарт |
Наименование сборочных еди- ниц, деталей |
Кол-во сборочных еди- ниц, деталей на сбо- рочную единицу. |
Сведения о возможно- сти замены и ремонта |
| 1 | 2 | 3 | 4 | 5 | 6 |
| 4 | 13 | 14010.53.835СБ | Отбойник | ||
| 11 | 1 | 14010.53.836СБ | Корпус отбойника | 1 | |
| 11 | 2 | 14010.53.838 | Отражатель | 1 | ЗК |
| 11 | 3 | 14010.53.839 | Планка | 2 | |
| 11 | 4 | 14036.53.424-1 | Планка | 2 | |
| Крепежные детали | |||||
| 11 | 5 | ГОСТ 17475-80 | Винт В.М5-6gХ16.3.6.019 | 8 | |
| 11 | 6 | ГОСТ 6402-70 | Шайба 5 65Г.019 | 8 | |
| 11 | 7 | ГОСТ 5915-70 | Гайка М5.5.019 | 8 | |
| № рисунка | № позиции | Обозначение, стандарт |
Наименование сборочных единиц, деталей |
Кол-во сборочных еди- ниц, деталей на сбо- рочную единицу. |
Сведения о возможно- сти замены и ремонта |
| 1 | 2 | 3 | 4 | 5 | 6 |
| 4 | 14 | 14010.53.880СБ | Шток поршня | ||
| 12 | 1 | 14036.53.131-2СБ | Кожух | 1 | ЗК |
| 12 | 2 | 14010.53.879 | Шток | 1 | ЗЭ |
| 12 | 3 | 14010.53.877 | Футорка переходная | 1 | |
| 12 | 4 | ГОСТ 14896-84 | Манжета 1-90х75-6 | 1 | ЗЭ |
| Крепежные детали | |||||
| 12 | 5 | ГОСТ 397-97 | Шплинт 4х40.019 | 1 | ЗЭ |
| 12 | 6 | 14006.53.599-01 | Гайка М30х2 | 1 | ЗЭ |
| 12 | 7 | СТП К409-76 | Гайка М36.8.06 | 1 | ЗЭ |
| 12 | 8 | ГОСТ 1482-84 | Винт В.М10-8gх35.14Н.06 | 1 | |
| № рисунка | № позиции | Обозначение, стандарт |
Наименование сборочных единиц, деталей |
Кол-во сборочных еди- ниц, деталей на сбо- рочную единицу. |
Сведения о возможно- сти замены и ремонта |
| 1 | 2 | 3 | 4 | 5 | 6 |
| 4 | 15 | 14036.53.032СБ | Хомут | ЗК | |
| 13 | 1 | 14036.53.033 | Хомут | 1 | ЗК |
| 13 | 2 | 14036.53.034 | Хомут | 1 | ЗК |
| Крепежные детали | |||||
| 13 | 3 | СТП К409-76 | Гайка М24.8.029 | 2 | ЗК |
| 13 | 4 | СТП К214-82 | Болт М24х125.46.019 | 2 | ЗК |
| 13 | 5 | ГОСТ 9650-80 | Ось 20х80 Ц15хр. | 2 | ЗК |
| 13 | 6 | ГОСТ 397-79 | Шплинт 5х32.019 | 2 | ЗК |
| № рисунка | № позиции | Обозначение, стандарт |
Наименование сборочных единиц, деталей |
Кол-во сборочных единиц, деталей на сборочную единицу. |
Сведения о возмож- ности замены и ре- |
| 1 | 2 | 3 | 4 | 5 | 6 |
| 4 | 17 | 14036.53.230СБ | Поршень (Ф 180) | ||
| 14 | 1 | 14036.53.233СБ | Манжета (Ф 180) | 1 | ЗЭ |
| 14 | 2 | 14036.53.231 | Сердечник (Ф 180) | 1 | ЗЭ |
| 14 | 3 | ГОСТ 9833-73 | Кольцо 055-060-30-2-2 | 1 | ЗЭ |
| 4 | 17 | 14036.53.230-01СБ | Поршень (Ф 170) | ||
| 14 | 1 | 14036.53.233-01СБ | Манжета (Ф 170) | 1 | ЗЭ |
| 14 | 2 | 14036.53.231-01 | Сердечник (Ф 170) | 1 | ЗЭ |
| 14 | 3 | ГОСТ 9833-73 | Кольцо 055-060-30-2-2 | 1 | ЗЭ |
| 4 | 17 | 14036.53.230-02СБ | Поршень (Ф 160) | ||
| 14 | 1 | 14036.53.233-02СБ | Манжета (Ф 160) | 1 | ЗЭ |
| 14 | 2 | 14036.53.231-02 | Сердечник (Ф 160) | 1 | ЗЭ |
| 14 | 3 | ГОСТ 9833-73 | Кольцо 055-060-30-2-2 | 1 | ЗЭ |
| 4 | 17 | 14036.53.230-03СБ | Поршень (Ф 150) | ||
| 14 | 1 | 14036.53.233-03СБ | Манжета (Ф 150) | 1 | ЗЭ |
| 14 | 2 | 14036.53.231-03 | Сердечник (Ф 150) | 1 | ЗЭ |
| 14 | 3 | ГОСТ 9833-73 | Кольцо 055-060-30-2-2 | 1 | ЗЭ |
| 4 | 17 | 14036.53.230-04СБ | Поршень (Ф 140) | ||
| 14 | 1 | 14036.53.233-04СБ | Манжета (Ф 140) | 1 | ЗЭ |
| 14 | 2 | 14036.53.231-04 | Сердечник (Ф 140) | 1 | ЗЭ |
| 14 | 3 | ГОСТ 9833-73 | Кольцо 055-060-30-2-2 | 1 | ЗЭ |
| № рисунка | № позиции | Обозначение, стандарт |
Наименование сборочных единиц, деталей |
Кол-во сборочных единиц, деталей на сборочную единицу. |
Сведения о возмож- ности замены и ре- |
| 1 | 2 | 3 | 4 | 5 | 6 |
| 4 | 18 | 14010.53.870-1СБ | Поршень (Ф 180 Рр=10МПа) | ||
| 15 | 1 | 14010.53.875-1СБ | Комплект уплотненийпоршня Ф 180 | 1 | |
| 15 | 2 | 14036.53.231-01 | Кольцо | 1 | |
| 15 | 3 | 14010.53.872 | Сердечник | 1 | |
| 15 | 4 | ГОСТ 9833-73 | Кольцо 055-065-58-2-2 | 1 | |
| Крепежные детали | |||||
| 15 | 5 | 14010.53.871 | Гайка | 1 | |
| 15 | 1 | 14010.53.875-1СБ | Комплект уплотненийпоршня Ф 180 | ||
| 15 | 6 | ГОСТ 22704-77 | Кольцо опорное КО150х180-2 | 1 | |
| 15 | 7 | ГОСТ 22704-77 | Манжета М150х180-2 | 3 | |
| 15 | 8 | ГОСТ 22704-77 | Кольцо нажимноеКН150х180-2 | 1 | |
| 15 | 9 | 14010.53.873 | Втулка | 1 | |
| № рисунка | № позиции | Обозначение, стандарт |
Наименование сборочных единиц, деталей |
Кол-во сборочных единиц, деталей на сборочную единицу. |
Сведения о возмож- ности замены и ре- |
| 1 | 2 | 3 | 4 | 5 | 6 |
| 1 | 2 | 14036.53.925СБ | ПневмокомпенсаторПК 70-320 | ||
| 16 | 1 | 4045.53.276-2СБ | Диафрагма Д-70 | 1 | ЗЭ |
| 16 | 2 | 4045.53.713-1СБ | Колпак | 1 | |
| 16 | 3 | 14036.53.989- | Седло | 1 | |
| 16 | 4 | 14036.53.928 | Корпус | 1 | ЗЭ |
| 16 | 5 | 4066.53.517 | Стабилизатор | 1 | |
| 16 | 6 | 14036.53.931 | Крышка | 1 | |
| 16 | 7 | ТУ 26-07-1220-81 | Вентиль угловой СМ 23157-033.00; Ду=3; Рр=40МПа | 1 | |
| 16 | 8 | ТУ 25-02.180335-84 | Манометр МП4-У-600-1,5 | 1 | |
| 16 | 9 | 4045.53.733-1 | Переходник | 1 | |
| 16 | 10 | 0.11319-05 | Прокладка 17/10-2 | 1 | ЗЭ |
| 16 | 11 | 4045.53.889-1 | Прокладка | 2 | ЗЭ |
| 16 | 12 | 4045.53.732-1 | Фланец | 1 | ЗЭ |
| 16 | 13 | СТП Д999-75 | Кольцо 160х170х2 | 2 | ЗЭ |
| 16 | 14 | ГОСТ 9833-75 | Кольцо 160-170-58-2-2 | 1 | ЗЭ |
| 16 | 15 | СТП Д999-75 | Кольцо 110х120х2 | 2 | ЗЭ |
| 16 | 16 | ГОСТ 9833-73 | Кольцо 110-120-58-2-2 | 1 | |
| Крепежные детали | |||||
| 16 | 17 | 14036.53.932 | Шпилька М36х3 | 6 | |
| 16 | 18 | 4045.53.720-1 | Шайба пружинная | 1 | ЗК |
| 16 | 19 | 14001.53.438 | Болт М20 | 1 | |
| 16 | 20 | 14001.53.437 | Болт распорный | 1 | |
| 16 | 21 | 4045.53.815 | Гайка М36х3 | 22 | |
| 16 | 22 | 14036.53.927 | Шпилька М36х3 | 16 | |
| 16 | 23 | ГОСТ 7798-70 | Болт 3М12х20.58 | 6 | |
| 16 | 24 | ГОСТ 7798-70 | Болт М12х30.58 | 6 | |
| 16 | 25 | СТП К444-80 | Шайба А12.02 | 6 | |
| 16 | 26 | 4045.53.754 | Шайба стопорная | 3 | |
| 16 | 27 | ГОСТ 1491-80 | Винт В.М16-8gх30.58 | 2 | |
| № рисунка | № позиции | Обозначение, стандарт |
Наименование сборочных единиц, деталей |
Кол-во сборочных единиц, деталей на сборочную единицу. |
Сведения о возмож- ности замены и ре- |
| 1 | 2 | 3 | 4 | 5 | 6 |
| 1 | 3 | 4081.53.270СБ | Кран консольно-поворотный | ||
| 17 | 1 | 4081.35.275СБ | Крепление цепи | 1 | |
| 17 | 2 | 4081.35.260СБ | Стрела | 1 | |
| 17 | 3 | ТУ 24.00.4911-88 | Таль ручная червячная | 1 | |
| 17 | 4 | 4081.35.265СБ | Стойка | 1 | |
| 17 | 5 | 4081.35.269 | Стакан | 1 | |
| 17 | 6 | 4081.35.268 | Втулка | 1 | ЗЭ |
| 17 | 7 | 4081.35.124-1 | Втулка | 1 | |
| 17 | 8 | 01259020301 | Тавотница ТРГ-3/8 | 2 | |
| 17 | 9 | ГОСТ 520-89 | Подшипник шариковый упор-ный одинарный 8116 | 1 | ЗЭ |
| Крепежные детали | |||||
| 17 | 10 | 4081.35.177 | Болт | 4 | |
| 17 | 11 | СТП К444-80 | Шайба А30.02 | 4 | |
| 17 | 12 | ГОСТ 1482-84 | Винт ВМ20-8gх40.14Н | 1 | |
| 17 | 13 | СТП К427-76 | Гайка М30.5 | 4 | |
| 17 | 14 | СТП К429-76 | Гайка М30.04 | 4 | |
| 17 | 15 | ГОСТ 7798-70 | Болт М12х50.58 | 2 | |
| 17 | 16 | ГОСТ 397-79 | Шплинт 3,2х32 | 2 | |
| 17 | 17 | СТП К334-76 | Гайка М12.5 | 2 | |
| 17 | 1 | 4081.35.275СБ | Крепление цепи | ||
| 17 | 18 | ТУ12.0173856.009-88 | Цепь 2-6х19 L=3000мм. | 1 | |
| 17 | 19 | 4081.35.036 | Кольцо | 1 | |
| 17 | 20 | 4081.35.264 | Упор | 2 | |
| № рисунка | № позиции | Обозначение, стандарт |
Наименование сборочных единиц, деталей |
Кол-во сборочных еди- ниц, деталей на сбо- рочную единицу. |
Сведения о возможно- сти замены и ремонта |
| 1 | 2 | 3 | 4 | 5 | 6 |
| 1 | 4 | 14036.53.020СБ | Шкив Ф800 | ||
| 18 | 1 | 14036.53.021 | Шкив Ф800 | 1 | |
| 18 | 2 | 14010.53.097 | Цанга | 1 | |
| Крепежные детали | |||||
| 18 | 3 | 14010.53.098 | Болт | 6 | |
| 1 | 4 | 14010.53.725СБ | Шкив Ф710 | ||
| 18 | 1 | 14010.53.094-1 | Шкив Ф710 | 1 | |
| 18 | 2 | 14010.53.097 | Цанга | 1 | |
| Крепежные детали | |||||
| 18 | 3 | 14010.53.098 | Болт | 6 | |
| 1 | 4 | 14036.53.078СБ | Шкив Ф1000 | ||
| 18 | 1 | 14010.53.321-1 | Шкив Ф1000 | 1 | |
| 18 | 2 | 14026.53.077 | Цанга | 1 | |
| Крепежные детали | |||||
| 18 | 3 | 14010.53.098 | Болт М30 | 6 | |
| № рисунка | № позиции | Обозначение, стандарт |
Наименование сборочных единиц, деталей |
Кол-во сборочных еди- ниц, деталей на сбо- рочную единицу. |
Сведения о возможно- сти замены и ремонта |
| 1 | 2 | 3 | 4 | 5 | 6 |
| 2 | 16 | 14006.53.682СБ | Колпак вентиляционный | ||
| 19 | 1 | 14006.53.683СБ | Крышка | 1 | |
| 19 | 2 | 04081.00.09 | Колпак | 1 | |
| 19 | 3 | 04081.00.04-01 | Сетка Æ256 №63-0.030-Л80 | 1 | ЗК |
| 19 | 4 | 04081.00.03-01 | Шайба прижимная Æ256 s=3 | 1 | |
| Крепежные детали | |||||
| 19 | 5 | ГОСТ 17473-80 | Винт В.М6-8gх16.58 | 8 | |
| № рисунка | № позиции | Обозначение | Наименование сборочных единиц, деталей |
Кол-во сборочых единиц, деталей на сборочную единицу. |
Сведения о воз- можности замены и ремонта |
| 1 | 2 | 3 | 4 | 5 | 6 |
| 1 | 5 | 14088.53.035СБ | Вал трансмиссионный | ||
| 20 | 1 | 14010.53.833СБ | Втулка | 1 | |
| 20 | 2 | 14036.53.420СБ | Колпак | 1 | |
| 20 | 3 | 14010.53.184 | Прокладка | 1 | |
| 20 | 4 | 14010.53.183 | Крышка | 1 | |
| 20 | 5 | ГОСТ 8790-79 | Шпонка 45х25х280 | 2 | |
| 20 | 6 | 14006.53.437 | Крышка | 2 | |
| 20 | 7 | 14006.53.596-1 | Стакан | 1 | |
| 20 | 8 | 14006.53.408 | Кольцо | 2 | |
| 20 | 9 | 14088.53.036 | Вал-шестерня | 1 | ЗК |
| 20 | 10 | 14006.53.597-1 | Стакан | 1 | |
| 20 | 11 | Подшипник 3003752(ф260хФ440х144) | 2 | ЗК | |
| 20 | 12 | 14006.53.382 | Фланец | 1 | |
| 20 | 13 | СТП Д385-72 | Манжета НР250 | 4 | ЗЭ |
| 20 | 14 | СТП Д386-72 | Пружина 250 | 4 | ЗЭ |
| 20 | 15 | ГОСТ 9833-73 | Кольцо 225-240-85-2-2 | 2 | ЗЭ |
| 20 | 16 | 14010.53.149 | Прокладка | 2 | ЗЭ |
| Крепежные детали | |||||
| 20 | 17 | ГОСТ 7798-78 | Болт 3М10х20.58 | 6 | |
| 20 | 18 | ГОСТ 1491-80 | Винт В.М12-6gх30.58 | 4 | |
| 20 | 19 | ГОСТ 7798-78 | Болт 3М12х25.58 | 12 | |
| 20 | 20 | ГОСТ 7798-78 | Болт 3М20х40.58 | 32 | |
| № рисунка | № позиции | Обозначение | Наименование сборочных единиц, деталей |
Кол-во сборочых единиц, деталей на сборочную единицу. |
Сведения о воз- можности замены и ремонта |
| 1 | 2 | 3 | 4 | 5 | 6 |
| 1 | 9 | 14036.53.560-06СБ | Станина | ||
| 21 | 1 | 14036.53.640СБ | Корпус насоса | 1 | |
| 21 | 2 | 14036.53.495СБ | Заглушка | 1 | |
| 21 | 3 | 14036.53.979СБ | Уплотнение штока ползуна | 1 | |
| 21 | 4 | 14010.53.524СБ | Трубопровод | 3 | |
| 21 | 5 | 14010.53.162-1СБ | Маслосборник | 1 | |
| 21 | 7 | 14010.53.134-2СБ | Трубопровод | 1 | |
| 21 | 8 | 14010.53.527-03СБ | Трубопровод | 1 | |
| 21 | 9 | 14010.53.447-1СБ | Трубопровод | 1 | |
| 21 | 10 | 14010.53.527СБ | Трубопровод | 2 | |
| 21 | 11 | 14010.53.527-01СБ | Трубопровод | 2 | |
| 21 | 12 | 04172.00-01СБ | Хомутик 18 | 8 | |
| 21 | 13 | 14036.53.642-1СБ | Крышка | 1 | |
| 21 | 14 | 14010.53.520СБ | Шарнир | 1 | |
| 21 | 15 | 14010.53.575СБ | Опора | 1 | |
| 21 | 16 | ОСТ 2с41-2-80е | Фильтр сетчатый | 1 | |
| 21 | 17 | 14036.53.445СБ | Муфта замковая | 1 | |
| 21 | 18 | 14036.53.445СБ | Трос | 1 | |
| 21 | 19 | 14006.53.582-4СБ | Агрегат насосный | 1 | |
| 21 | 20 | ТУ3148-001-20871731 | Рукав РВД20.129.1100.024.36/36.М33х2/М33х2-У1 | 1 | |
| 21 | 21 | ТУ3148-001-20871731 | Рукав РВД20.129.1700.024.36/36.М33х2/М33х2-У1 | 1 | |
| 21 | 22 | ТУ3148-001-20871731 | Рукав РВД20.129.2100.024.36/36.М33х2/М33х2-У1 | 1 | |
| 21 | 23 | ТУ3148-001-20871731 | Рукав РВД20.129.2300.024.36/36.М33х2/М33х2-У1 | 1 | |
| 21 | 25 | 14006.53.688 | Прокладка | 3 | |
| 21 | 26 | 14006.53.834-2 | Направляющая (верхняя) | 3 | |
| 21 | 27 | 14006.53.690 | Прокладка | 3 | |
| 21 | 28 | 14006.53.772 | Труба (14х3., L=216) | 4 | |
| 21 | 29 | 14010.53.454 | Угольник | 2 | |
| 21 | 30 | 0.11254 | Наконечник 1-12(G1/4) | 2 | |
| 21 | 31 | 14006.53.782 | Рукав 40У12-7; L=400 | 2 | |
| 21 | 32 | 0.11255 | Наконечник 2-12 (R1/4) | 6 | |
| 21 | 33 | 14036.53.491 | Рукав 40У12-7 (L=1000) | 2 | |
| 21 | 36 | 14006.53.833-2 | Направляющая (нижняя) | 3 | |
| 21 | 37 | 14006.53.585-01 | Прокладка | 24 | |
| 21 | 38 | 14006.53.585-03 | Прокладка | 36 | |
| 21 | 39 | 14010.53.138-1 | Прокладка | 40 | |
| 21 | 40 | 14006.53.681 | Крышка | 3 | |
| 21 | 41 | 14006.53.691 | Крышка | 3 | |
| 21 | 42 | СТП А92-70 | Ниппель32 | 1 | |
| 21 | 43 | СТП А146-75 | Тройник 32 | 1 | |
| 21 | 44 | СТП А168-75 | Футорка переходная 32х20 | 1 | |
| 21 | 45 | 14036.53.644-1 | Прокладка | 1 | |
| 21 | 46 | СТП А130-74 | Угольник 20 | 1 | |
| 21 | 47 | СТП А159-73 | Ниппель 20х32 | 1 | |
| 21 | 48 | 14010.53.543-02 | Ниппель | 1 | |
| 21 | 49 | 0.11255-04 | Наконечник 2-20 (R3/4) | 2 | |
| 21 | 50 | 14010.53.543 | Ниппель | 1 | |
| 21 | 51 | СТП А145-74 | Угольник 40 | 3 | |
| 21 | 52 | 14010.53.543-01 | Ниппель | 1 | |
| 21 | 53 | СТП А223-71 | Ниппель К11/2 х Труб. 11/2 | 1 | |
| 21 | 54 | 14010.53.574 | Скоба | 1 | |
| 21 | 55 | 0.11251-02 | Штуцер 20-R3/4 | 8 | |
| 21 | 56 | 14036.53.582 | Скоба | 2 | |
| 21 | 57 | 0.11577-03 | Пробка R3/4 | 5 | |
| 21 | 58 | 14010.53.541 | Скоба | 1 | |
| 21 | 59 | 14010.53.541-01 | Скоба | 1 | |
| 21 | 60 | 14010.53.538 | Скоба | 6 | |
| 21 | 61 | 14010.53.373-1 | Прокладка | 3 | |
| 21 | 62 | 0.11319-11 | Прокладка 24/16-2 | 30 | |
| 21 | 63 | ГОСТ 9833-73 | Кольцо 115-125-58-2-2 | 1 | |
| 21 | 64 | СТП А274-87 | Наконечник 1-32 (G1 ¼) | 1 | |
| 21 | 65 | СТП А150-75 | Ниппель 32 | 1 | |
| 21 | 66 | ГОСТ 9086-74 | Вентиль В2-32-16 Ду=32 | 1 | |
| Крепежные детали | |||||
| 21 | 67 | ГОСТ 7798-70 | Болт М12х65.58 | 2 | |
| 21 | 68 | СТП К364-73 | Шайба 12х55 | 14 | |
| 21 | 69 | ГОСТ 5915-70 | Гайка М12.5 | 24 | |
| 21 | 70 | 14006.53.519-1 | Болт М12 | 20 | |
| 21 | 71 | ГОСТ 7798-70 | Болт М12х20.58 | 48 | |
| 21 | 72 | СТП А153-86 | Контргайка G1 ¼-B | 1 | |
| 21 | 73 | ГОСТ 7798-70 | Болт 3М16х30.58 | 4 | |
| 21 | 74 | СТП А153-86 | Контргайка G1 1/2-B | 4 | |
| 21 | 75 | 14006.53.695-1 | Болт М20 | 24 | |
| 21 | 76 | 4045.53.127-1 | Шайба | 48 | |
| 21 | 77 | ГОСТ 7798-70 | Болт 3М12х35.58 | 1 | |
| 21 | 78 | ГОСТ 22032-76 | Шпилька М12х40.56 | 9 | |
| 21 | 79 | ГОСТ 7798-70 | Болт 3М12х16.58 | 11 | |
| 21 | 80 | ГОСТ 7798-70 | Болт 3М10х20.58 | 1 | |
| 21 | 81 | СТП А153-86 | Контргайка G1/4-B | 8 | |
| № рисунка | № позиции | Обозначение | Наименование сборочных единиц, деталей |
Кол-во сборочых единиц, деталей на сборочную единицу. |
Сведения о воз- можности замены и ремонта |
| 1 | 2 | 3 | 4 | 5 | 6 |
| 21 | 3 | 14036.53.979СБ | Уплотнение штока ползуна | ||
| 22 | 1 | 14010.53.486-2 | Кольцо | 1 | |
| 22 | 2 | 14036.53.976 | Стакан | 3 | |
| 22 | 3 | ГОСТ 14896-84 | Манжета I-120х100-6 | 3 | |
| 22 | 4 | 14036.53.452 | Стакан | 2 | |
| 22 | 5 | 14036.53.453 | Крышка | 2 | |
| 22 | 6 | 14010.53.561 | Пружина | 16 | |
| 22 | 7 | 14036.53.451 | Корпус | 1 | |
| 22 | 8 | ГОСТ 9833-73 | Кольцо 280х295-85-2-2 | 1 | |
| 22 | 9 | 14010.53.487 | Кольцо уплотнительное | 2 | |
| 22 | 10 | СТП Д386-72 | Пружина 110 | 2 | |
| Крепежные детали | |||||
| 22 | 11 | ГОСТ 7798-70 | Болт 3М8х16.58.06 | 12 | |
| № рисунка | № позиции | Обозначение | Наименование сборочных единиц, деталей |
Кол-во сборочых единиц, деталей на сборочную единицу. |
Сведения о воз- можности замены и ремонта |
| 1 | 2 | 3 | 4 | 5 | 6 |
| 21 | 14 | 14010.53.520СБ | Шарнир | ||
| 23 | 1 | 14010.53.535 | Полумуфта | 1 | |
| 23 | 2 | ГОСТ 9833-73 | Кольцо 055-060-30-2-2 | 1 | |
| 23 | 3 | 14010.53.536 | Гайка | 1 | |
| 23 | 4 | 14010.53.537 | Полумуфта | 1 | |
| № рисунка | № позиции | Обозначение | Наименование сборочных единиц, деталей |
Кол-во сборочых единиц, деталей на сборочную единицу. |
Сведения о воз- можности замены и ремонта |
| 1 | 2 | 3 | 4 | 5 | 6 |
| 21 | 17 | 14036.53.445СБ | Муфта замковая | ||
| 24 | 1 | 14010.53.531-1 | Полумуфта | 1 | |
| 24 | 2 | 14010.53.533-1 | Муфта | 1 | |
| 24 | 3 | 14010.53.532 | Пружина | 1 | |
| 24 | 4 | ГОСТ 9833-73 | Кольцо 045-050-30-2-2 | 1 | |
| 24 | 5 | 14010.53.534-2 | Полумуфта замковая | 1 | |
| Крепежные детали | |||||
| 24 | 6 | ГОСТ 7798-70 | Болт 3М6х20.58 | 2 | |
| № рисунка | № позиции | Обозначение | Наименование сборочных единиц, деталей |
Кол-во сборочых единиц, деталей на сборочную единицу. |
Сведения о воз- можности замены и ремонта |
| 1 | 2 | 3 | 4 | 5 | 6 |
| 21 | 19 | 14006.53.582-4СБ | Агрегат насосный | ||
| 25 | 1 | 14006.53.583-2СБ | Плита | 1 | |
| 25 | 2 | ГОСТ 15107-79 | Насос 100(Г11-25) | 1 | |
| 25 | 3 | 04461.00СБ | Муфта гибкая 28 | 1 | |
| 25 | 4 | ГОСТ 23360-78 | Шпонка 8х7х28 | 2 | |
| 25 | 5 | 14006.53.587-1 | Крышка | 2 | |
| 25 | 6 | ГОСТ 520-89 | Подшипник шариковыйрадиально-упорный одноряд-ный №36208 АЛ | 1 | |
| 25 | 7 | 14006.53.586-2 | Вал | 1 | |
| 25 | 8 | 14036.53.782 | Стойка | 1 | |
| 25 | 9 | 14010.53.567 | Прокладка | 8 | |
| 25 | 10 | ГОСТ 8338-75 | Подшипник №208 | 1 | |
| 25 | 11 | 14006.53.671-1 | Шестерня | 1 | |
| 25 | 12 | 14006.53.589 | Подкладка | 6 | |
| 25 | 13 | 14006.53.589-01 | Подкладка | 4 | |
| Крепежные детали | |||||
| 25 | 14 | ГОСТ 397-79 | Шплинт 4х40 | 1 | |
| 25 | 15 | ГОСТ 5918-73 | Гайка М20.5 | 1 | |
| 25 | 16 | СТП К444-80 | Шайба А20.02 | 1 | |
| 25 | 17 | ГОСТ 7798-70 | Болт 3М8х20.58 | 8 | |
| 25 | 18 | ГОСТ 5915-70 | Гайка М16.5 | 4 | |
| 25 | 19 | 14010.53.568 | Болт упорный | 4 | |
| 25 | 20 | ГОСТ 7798-70 | Болт 3М16х40.58 | 6 | |
| 25 | 21 | СТП К444-80 | Шайба А16.02 | 6 | |
| 25 | 22 | ГОСТ 3129-70 | Штифт 8х60.40 | 2 | |
| 25 | 23 | ГОСТ 7798-70 | Болт 3М12х50.58 | 4 | |
| 25 | 24 | ГОСТ 3129-70 | Штифт 8х40.40 | 2 | |
| 25 | 25 | ГОСТ 7798-70 | Болт3 М12х30.58 | 4 | |
| № рисунка | № позиции | Обозначение | Наименование сборочных единиц, деталей |
Кол-во сборочых единиц, деталей на сборочную единицу. |
Сведения о воз- можности замены и ремонта |
| 1 | 2 | 3 | 4 | 5 | 6 |
| 1 | 11 | 14010.53.885СБ | Система подачи охлаждаю-щей жидкости | ||
| 26 | 1 | 14036.53.744СБ | Сливная втулка | 1 | |
| 26 | 2 | 14010.53.890СБ | Рукав R ½ | 3 | |
| 26 | 3 | 14072.53.410СБ | Бак в сборе | 1 | |
| 26 | 4 | 14010.53.894СБ | Коллектор | 1 | |
| 26 | 5 | 14036.53.770СБ | Крышка | 3 | |
| 26 | 6 | 14010.53.898СБ | Рукав G 1 ¼ | 1 | |
| 26 | 7 | 14073.53.346СБ | Коллектор | 1 | |
| 26 | 8 | ТУ 3631-023-00217923-95 | Агрегат насосный СМ80-50-200/4 СД-УХЛ4 | 1 | |
| 26 | 9 | ТУ 1412-003-42368375-01 | Манометр виброустойчивыйтип ДМ8008-ВУ Рр=4кгс/см2 срадиальным штуцером | 1 | |
| 26 | 10 | СТП А145-74 | Угольник 32 | 2 | |
| 26 | 11 | 14036.53.777 | Штуцер | 1 | |
| 26 | 12 | СТП Д1129-89 | Прокладка 17/10-2 | 1 | |
| 26 | 13 | 14073.53.333 | Фланец | 1 | |
| 26 | 14 | СТП Д787-80 | Прокладка 90/60х3-IМБС-С1 | 1 | |
| 26 | 15 | ГОСТ9833-73 | Кольцо 115-125-58-2-2 | 1 | |
| 27 | 16 | 14010.53.886 | Прокладка 3х30х40 | 2 | |
| 27 | 17 | СТП Д604-88 | Скоба 42 | 2 | |
| 27 | 18 | ГОСТ9086-74 | Вентиль муфтовый типа 15Б1бкДу=15 | 3 | |
| 27 | 19 | 14073.53.583 | Переходник R ½ / G ½ | 3 | |
| 27 | 20 | 14036.53.780 | Прокладка | 1 | |
| 27 | 21 | 14073.53.330 | Уплотнение | 1 | |
| Крепежные детали | |||||
| 26 | 22 | СТП А153-86 | Контргайка G1 ¼-B | 3 | |
| 26 | 23 | ГОСТ7798-70 | Болт М16х65.58 | 4 | |
| 26 | 24 | ГОСТ 5915-70 | Гайка М16.5 | 8 | |
| 26 | 25 | ГОСТ 6402-70 | Шайба 16 65Г | 11 | |
| 26 | 26 | ГОСТ 7798-70 | Болт М20х60.58 | 4 | |
| 26 | 27 | ГОСТ 6402-70 | Шайба 20 65Г | 4 | |
| 27 | 28 | СТП А153-86 | Контргайка G ½-B | 3 | |
| 27 | 29 | ГОСТ 5915-70 | Гайка М10.5 | 4 | |
| 27 | 30 | ГОСТ 6402-70 | Шайба 10 65Г | 4 | |
| 27 | 31 | ГОСТ7798-70 | Болт М10х25.58 | 4 | |
| 27 | 32 | ГОСТ 22032-76 | Шпилька М12-8gх40.46 | 4 | |
| 27 | 33 | ГОСТ 5915-70 | Гайка М12.5 | 4 | |
| 27 | 34 | ГОСТ 6402-70 | Шайба 12 65Г | 4 | |
| 27 | 35 | ГОСТ 7798-70 | Болт М16х30.58 | 3 | |
| 27 | 36 | ГОСТ 22032-76 | Шпилька М16-8gх50.46 | 4 | |
| 26 | 3 | 14072.53.410СБ | Бак в сборе | ||
| 27 | 37 | 1036.53.628СБ | Решетка | 1 | |
| 27 | 38 | 14036.53.621СБ | Заслонка | 1 | |
| 27 | 39 | 14072.53.405СБ | Бак | 1 | |
| 27 | 40 | ГОСТ9650-80 | Ось 12х40.Ц.15хр | 2 | |
| 27 | 41 | 14036.53.832-1 | Защелка | 2 | |
| 27 | 42 | СТП Д787-80 | Прокладка 20/12х3-I-МБС-С1 | 6 | |
| 27 | 43 | 14072.53.411 | Крышка | 1 | |
| 27 | 44 | 14072.53.412 | Прокладка | 1 | |
| 27 | 45 | СТП Д1129-89 | Прокладка 45/35-2 | 1 | |
| Крепежные детали | |||||
| 27 | 46 | СТП К444-80 | Шайба А12.02.019 | 6 | |
| 27 | 47 | ГОСТ 397-79 | Шплинт 3,2х25.019 | 2 | |
| 27 | 48 | ГОСТ 7798-70 | Болт М10х16.58.019 | 10 | |
| 27 | 49 | СТП Д356-71 | Пробка IIТруб.1 | 1 | |
| № рисунка | № позиции | Обозначение | Наименование сборочных единиц, деталей |
Кол-во сборочых единиц, деталей на сборочную единицу. |
Сведения о воз- можности замены и ремонта |
| 1 | 2 | 3 | 4 | 5 | 6 |
| 1 | 14 | 14036.53.460СБ | Блок распределения | ||
| 28 | 1 | 14036.53.470СБ | Дроссель | 1 | |
| 28 | 2 | 14006.53.650СБ | Отвод | 1 | |
| 28 | 3 | 14006.53.655СБ | Отвод | 1 | |
| 28 | 4 | 14036.53.465СБ | Корпус | 1 | |
| 28 | 5 | 14036.53.472СБ | Панель | 1 | |
| 28 | 6 | 14006.53.653СБ | Отвод | 1 | |
| 28 | 7 | 14036.53.455СБ | Кожух | 1 | |
| 28 | 8 | 14036.53.480СБ | Клапан предохранительный | 1 | |
| 28 | 9 | 14010.53.619-01 | Ниппель | 1 | |
| 28 | 10 | СТП А92-70 | Ниппель 20 | 3 | |
| 28 | 11 | ТУ 3148-001-20871731-94 | Рукав РВД20.129.1300.024.36/36.М33х2/М33х2-У1 | 1 | |
| 28 | 12 | 14006.53.667 | Ниппель | 1 | |
| 28 | 13 | 14006.53.662-1 | Переходник | 2 | |
| 28 | 14 | СТП А132-74 | Тройник 20 | 4 | |
| 28 | 15 | 14006.53.663-1 | Ниппель переходный | 2 | |
| 28 | 16 | ТУ 3148-001-20871731-94 | Рукав РВД20.129.500.024.36/36.М33х2/М33х2-У1 | 1 | |
| 28 | 17 | ТУ 3148-001-20871731-94 | Рукав РВД20.129.700.024.36/36.М33х2/М33х2-У1 | 1 | |
| 28 | 18 | СТП А213-86 | Штуцер 20-R3/4 | 10 | |
| 28 | 19 | 14006.53.664-1 | Переходник | 1 | |
| 28 | 20 | СТП Д787-80 | Прокладка 30/12х3-I-ТМКЩ-С1 | 24 | |
| 28 | 21 | ТУ25-02.101293-83 | Манометр МТП-3М-60х10кгс/см2 | 1 | |
| 28 | 22 | ТУ 25.7310.0045-87 | Манометр МТП-3М-60х16кгс/см2 | 2 | |
| 28 | 23 | 14036.53.463 | Переходник | 1 | |
| 28 | 24 | ТУ 25-733.033-86 | Термометр ТКП-60/3М с дис-танционным капилляромL=1,6м | 1 | |
| 28 | 25 | СТП А148-74 | Муфта короткая 20 | 1 | |
| 28 | 26 | 14010.53.621 | Патрубок | 1 | |
| 28 | 27 | СТП Д789-73 | Прокладка 16/12х1,5 | 1 | |
| 28 | 28 | 14006.53.665 | Переходник | 3 | |
| 28 | 29 | СТП Д789-73 | Прокладка 10/6х1,5 | 3 | |
| 28 | 30 | СТП Д789-73 | Прокладка 18/8х1,5 | 6 | |
| 28 | 31 | ТУ 3148-001-20871731-94 | Рукав РВД20.129.900.024.36/36.М33х2/М33х2-У1 | 1 | |
| 28 | 32 | ТУ 3148-001-20871731-94 | Рукав РВД20.129.1000.024.36/36.М33х2/М33х2-У1 | 1 | |
| 28 | 33 | СТП А168-75 | Футорка переходная 32х20 | 1 | |
| 28 | 34 | Магнитный очистительный се-паратор ФММ 25 | 1 | ||
| 28 | 35 | 14036.53.462 | Футорка | 2 | |
| 28 | 36 | СТП А147-75 | Крест 20 | 1 | |
| 28 | 37 | 14010.53.384-01 | Переходник | 1 | |
| 28 | 38 | ТУ 2-053-1628-83 | Гидроклапан давления Г54-34М-УХЛ4 | 1 | |
| 28 | 39 | СТП А145-74 | Угольник 25 | 1 | |
| 28 | 40 | 14010.53.619 | Ниппель | 1 | |
| 28 | 41 | 4092.53.679 | Скоба | 1 | |
| 28 | 42 | СТП А602-88 | Скоба 28 | 1 | |
| Крепежные детали | |||||
| 28 | 43 | СТП А153-86 | Контргайка G3/4-B | 7 | |
| 28 | 44 | СТП К352-80 | Шайба 12.02 | 16 | |
| 28 | 45 | ГОСТ 7798-70 | Болт 3М10х40.58 | 4 | |
| 28 | 46 | ГОСТ 5915-70 | Гайка М10.5 | 1 | |
| 28 | 47 | ГОСТ 7798-70 | Болт М10х16.58 | 1 | |
| 28 | 48 | ГОСТ 17473-80 | Винт ВМ3-8gх10.58 | 19 | |
| 28 | 49 | СТП А153-86 | Контргайка G1-B | 1 | |
| 28 | 50 | ГОСТ 5915-70 | Гайка М8.5 | 2 | |
| 28 | 51 | СТП К444-80 | Шайба А8.02 | 2 | |
| 28 | 52 | ГОСТ 7798-70 | Болт М8х16.58 | 3 | |
| 28 | 53 | ГОСТ 7798-70 | Болт 3М10х20.58 | 4 | |
| 28 | 7 | 14036.53.455СБ | Кожух | ||
| 28 | 54 | 14006.53.640СБ | Рама | 1 | |
| 28 | 55 | 14036.53.456СБ | Корпус | 1 | |
| 28 | 56 | 14006.53.647 | Уплотнение | 1 | |
| 28 | 57 | 14006.53.648 | Стекло органическое | 1 | |
| Крепежные детали | |||||
| 28 | 58 | СТП К427-76 | Гайка М5.5 | 12 | |
| 28 | 59 | ГОСТ 1491-80 | Винт В.М5-8gх20.58 | 12 | |
| № рисунка | № позиции | Обозначение | Наименование сборочных единиц, деталей |
Кол-во сборочых единиц, деталей на сборочную единицу. |
Сведения о воз- можности замены и ремонта |
| 1 | 2 | 3 | 4 | 5 | 6 |
| 28 | 1 | 14036.53.470СБ | Дроссель | ||
| 29 | 1 | 14036.53.477 | Винт | 1 | |
| 29 | 2 | 14036.53.476 | Футорка | 1 | |
| 29 | 3 | СТП А146-75 | Тройник 20 | 1 | |
| 29 | 4 | 14036.53.475 | Золотник | 1 | |
| 29 | 5 | 14036.53.471 | Патрубок | 1 | |
| Крепежные детали | |||||
| 29 | 6 | СТП А153-86 | Контргайка G ¾-В | 1 | |
| 29 | 7 | СТП А153-86 | Контргайка G ¼-В | 1 | |
| № рисунка | № позиции | Обозначение | Наименование сборочных единиц, деталей |
Кол-во сборочых единиц, деталей на сборочную единицу. |
Сведения о воз- можности замены и ремонта |
| 1 | 2 | 3 | 4 | 5 | 6 |
| 28 | 8 | 14036.53.480СБ | Клапан предохранительный | ||
| 30 | 1 | 14036.53.481 | Штуцер | 1 | |
| 30 | 2 | 14036.53.482 | Опора | 1 | |
| 30 | 3 | СТП А152-74 | Футорка 32х20 | 1 | |
| 30 | 4 | 14036.53.484 | Пружина | 1 | |
| 30 | 5 | 14036.53.485 | Винт | 1 | |
| 30 | 6 | ГОСТ 3722-81 | Шарик 19,05-100 | 1 | |
| 30 | 7 | СТП А146-75 | Тройник 32 | 1 | |
| Крепежные детали | |||||
| 30 | 8 | СТП А153-86 | Контргайка G 3/4-В | 1 | |
| № рисунка | № позиции | Обозначение | Наименование сборочных единиц, деталей |
Кол-во сборочых единиц, деталей на сборочную единицу. |
Сведения о воз- можности замены и ремонта |
| 1 | 2 | 3 | 4 | 5 | 6 |
| 2 | 17 | 14036.53.955СБ | Механизм кривошипно-ползунный (УНБТ-950) | ||
| 31 | 1 | 14036.53.308СБ | Шток ползуна | 1 | |
| 31 | 2 | 14036.53.958СБ | Шатун | 1 | |
| 31 | 3 | 14036.53.960СБ | Вал | 1 | |
| 31 | 4 | 14036.53.307СБ | Крышка | 2 | |
| 31 | 5 | 14006.53.191-3 | Стакан | 1 | |
| 31 | 6 | Подшипник 3003264 | 3 | ||
| 31 | 7 | 14006.53.553-2 | Полукольцо | 2 | |
| 31 | 8 | 14006.53.321-1 | Кольцо | 1 | |
| 31 | 9 | 14036.53.972 | Колесо | 1 | |
| 31 | 10 | 14036.53.102 | Кольцо | 1 | |
| 31 | 11 | 14006.53.331 | Кольцо | 1 | |
| 31 | 12 | Подшипник 50-30928/630Л | 3 | ||
| 31 | 13 | 14006.53.198-2 | Планка | 30 | |
| 31 | 14 | 14006.53.319-1 | Втулка | 2 | |
| 31 | 15 | 14006.53.192-4 | Стакан | 1 | |
| 31 | 16 | 14010.53.509 | Прокладка | 2 | |
| 31 | 17 | 14006.53.193 | Кольцо | 2 | |
| 31 | 18 | ГОСТ 9833-73 | Кольцо 060-070-58-2-2 | 3 | |
| 31 | 19 | 14006.53.194-1 | Планка | 3 | |
| 31 | 20 | 14036.53.301-1 | Ползун | 3 | |
| 31 | 21 | 14006.53.333 | Кольцо | 1 | |
| 31 | 22 | 14036.53.965 | Кольцо | 1 | |
| 31 | 23 | 14006.53.368 | Кольцо | 3 | |
| 31 | 24 | 14036.53.304 | Крышка | 6 | |
| 31 | 25 | Подшипник 4262730ЛМ | 6 | ||
| 31 | 26 | 14006.53.358 | Кольцо | 3 | |
| 31 | 27 | 14036.53.956 | Палец | 3 | |
| 31 | 28 | 14006.53.196 | Кольцо | 6 | |
| 31 | 29 | 14006.53.335 | Прокладка (δ=0,5) | 30 | |
| 31 | 30 | 14006.53.336 | Прокладка (δ=1) | 24 | |
| 31 | 31 | 14036.53.319 | Прокладка | 90 | |
| 31 | 32 | 14006.53.348-2 | Кольцо | 3 | |
| 31 | 33 | 4092.53.204 | Отбойник | 3 | |
| Крепежные детали | |||||
| 31 | 34 | 4092.53.221 | Болт (М30) | 16 | |
| 31 | 35 | 14006.53.334 | Планка предохранительная | 8 | |
| 31 | 36 | 4066.53.569 | Гайка М30 | 16 | |
| 31 | 37 | ГОСТ 5915-70 | Гайка М12.5 | 18 | |
| 31 | 38 | 14036.53.062 | Болт М12 | 18 | |
| 31 | 39 | 14006.53.346 | Болт М30х70 | 18 | |
| 31 | 40 | ГОСТ 7798-70 | Болт 3М10х20.58 | 24 | |
| 31 | 41 | 4045.53.28-1 | Болт М20х45 | 90 | |
| 31 | 42 | 14010.53.510-1 | Дюбель | 2 | |
| 31 | 43 | 4092.53.232 | Болт М20 | 24 | |
| 31 | 44 | ГОСТ 397-79 | Шплинт 6,3х71 | 6 | |
| № рисунка | № позиции | Обозначение | Наименование сборочных единиц, деталей |
Кол-во сборочых единиц, деталей на сборочную единицу. |
Сведения о воз- можности замены и ремонта |
| 1 | 2 | 3 | 4 | 5 | 6 |
| 31 | 1 | 14036.53.308СБ | Шток ползуна | ||
| 32 | 1 | 14036.53.974 | Шток ползуна | 1 | |
| 32 | 2 | 14036.53.002 | Вкладыш | 1 | |
| 32 | 3 | 14036.53.003 | Стакан | 1 | |
| 32 | 4 | ГОСТ 3282-74 | Проволока 2-0-Ч L=280мм | 1 | |
| № рисунка | № позиции | Обозначение | Наименование сборочных единиц, деталей |
Кол-во сборочых единиц, деталей на сборочную единицу. |
Сведения о воз- можности замены и ремонта |
| 1 | 2 | 3 | 4 | 5 | 6 |
| 31 | 2 | 14036.53.958СБ | Шатун | ||
| 33 | 1 | 14036.53.959 | Шатун | 1 | |
| 33 | 2 | 14036.53.312 | Крышка | 1 | |
| Крепежные детали | |||||
| 33 | 3 | 14006.53.532-1 | Гайка | 2 | |
| 33 | 4 | 14006.53.531-3 | Болт | 2 | |
| № рисунка | № позиции | Обозначение | Наименование сборочных единиц, деталей |
Кол-во сборочых единиц, деталей на сборочную единицу. |
Сведения о воз- можности замены и ремонта |
| 1 | 2 | 3 | 4 | 5 | 6 |
| 34 | 14006.55.201СБ | Съемник пальца | 1 | ||
| 34 | 1 | 14006.55.205-01СБ | Корпус | 1 | |
| Крепежные детали | |||||
| 34 | 2 | СТП К409-76 | Гайка М30.8 | 1 | |
| 34 | 3 | 14006.55.204-02 | Шпилька | 1 | |
| № рисунка | № позиции | Обозначение | Наименование сборочных единиц, деталей |
Кол-во сборочых единиц, деталей на сборочную единицу. |
Сведения о воз- можности замены и ремонта |
| 1 | 2 | 3 | 4 | 5 | 6 |
| 35 | 14010.55.103СБ | Гидродомкрат М60х4 | |||
| 35 | 1 | 14010.55.120-3 | Опора | 1 | |
| 35 | 2 | 40.62 909 | Переходник | 1 | |
| 35 | 3 | СТП Д1129-89 | Прокладка 22/16-2 | 1 | |
| 35 | 4 | 14010.55.128 | Корпус | 1 | |
| 35 | 5 | 14010.55.129 | Поршень | 1 | |
| 35 | 6 | 14010.55.167 | Гайка (М60х4) | 1 | |
| 35 | 7 | 14010.55.139 | Стержень | 1 | |
| 35 | 8 | СТП Д999-75 | Кольцо 160х170х2 | 1 | |
| 35 | 9 | ГОСТ 9833-73 | Кольцо 160-170-58-2-2 | 1 | |
| 35 | 10 | ГОСТ 9833-73 | Кольцо 115-125-58-2-2 | 1 | |
| 35 | 11 | СТП 999-75 | Кольцо 115х125х2 | 1 | |
| 35 | 12 | 4045.53.395-1 | Планка | 1 | |
| Крепежные детали | |||||
| 35 | 13 | ГОСТ 7798-70 | Болт 3М8х16.58 | 2 | |
| № рисунка | № позиции | Обозначение | Наименование сборочных единиц, деталей |
Кол-во сборочых единиц, деталей на сборочную единицу. |
Сведения о воз- можности замены и ремонта |
| 1 | 2 | 3 | 4 | 5 | 6 |
| 36 | 14010.55.134СБ | Приспособление для сборкипоршня и штока | |||
| 36 | 1 | 14010.55.138-01 | Планка | 1 | |
| 36 | 2 | 14010.55.138 | Планка | 1 | |
| 36 | 3 | ГОСТ 9650-80 | Ось 6х50 | 4 | |
| Крепежные детали | |||||
| 36 | 4 | ГОСТ 397-79 | Шплинт 1,6х12 | 8 | |
| 36 | 5 | СТП К214-82 | Болт М10х50.46 | 2 | |
| 36 | 6 | ГОСТ 3032-76 | Гайка М10.25Л | 2 | |
| № рисунка | № позиции | Обозначение | Наименование сборочных единиц, деталей |
Кол-во сборочых единиц, деталей на сборочную единицу. |
Сведения о воз- можности замены и ремонта |
| 1 | 2 | 3 | 4 | 5 | 6 |
| 37 | 14006.55.191-3СБ | Съемник втулок | |||
| 37 | 1 | 14006.55.037-2СБ | Опора | 1 | |
| 37 | 2 | 14006.55.214-01 | Гайка | 1 | |
| 37 | 3 | 14006.55.194-01 | Винт | 1 | |
| 37 | 4 | 4092.53.615-1 | Вилка | 1 | |
| 37 | 5 | 4092.53.616-1 | Траверса | 1 | |
| 37 | 6 | 4092.53.617-02 | Ось | 1 | |
| 37 | 7 | СТП К365-85 | Замок ШЕЗ-24 | 1 | |
| № рисунка | № позиции | Обозначение | Наименование сборочных единиц, деталей |
Кол-во сборочых единиц, деталей на сборочную единицу. |
Сведения о воз- можности замены и ремонта |
| 1 | 2 | 3 | 4 | 5 | 6 |
| 37 | 1 | 14006.55.037-2СБ | Опора | ||
| 38 | 1 | 14006.55.038-01 | Траверса | 1 | |
| 38 | 2 | ГОСТ 9833-73 | Кольцо 115-125-58-2-2 | 1 | |
| 38 | 3 | 14006.55.012-1 | Втулка | 1 | |
| 38 | 4 | ГОСТ 6874-75 | Подшипник 8314 | 1 | |
| 38 | 5 | ГОСТ 9833-73 | Кольцо 060-070-58-2-2 | 1 | |
| 38 | 6 | 4092.53.613-02 | Кольцо пружинное | 1 | |
| № рисунка | № позиции | Обозначение | Наименование сборочных единиц, деталей |
Кол-во сборочых единиц, деталей на сборочную единицу. |
Сведения о воз- можности замены и ремонта |
| 1 | 2 | 3 | 4 | 5 | 6 |
| 39 | 14010.55.104СБ | Гидросъемник | |||
| 39 | 1 | 14006.55.140-2СБ | Гидродомкрат | 1 | |
| 39 | 2 | 14029.55.101СБ | Захват | 1 | |
| 39 | 3 | 14006.55.310-01СБ | Ручной гидравлический агре-гат | 1 | |
| 39 | 4 | 14006.55.214-03 | Гайка | 1 | |
| 39 | 5 | 14029.55.103-1 | Шайба | 1 | |
| 39 | 6 | 14006.55.151-01 | Тяга | 1 | |
| 39 | 7 | 14006.55.152-01 | Тяга | 1 | |
| 39 | 8 | 14050.55.006-02 | Переходник | 1 | |
| 39 | 9 | СТП Д1129-89 | Прокладка 28/22-2 | 1 | |
| № рисунка | № позиции | Обозначение | Наименование сборочных единиц, деталей |
Кол-во сборочых единиц, деталей на сборочную единицу. |
Сведения о воз- можности замены и ремонта |
| 1 | 2 | 3 | 4 | 5 | 6 |
| 39 | 1 | 14006.55.140-2СБ | Гидродомкрат | ||
| 40 | 1 | 14006.55.147-02 | Пробка | 1 | |
| 40 | 2 | 14006.55.146-02 | Шайба | 1 | |
| 40 | 3 | 14006.55.145 | Поршень | 1 | |
| 40 | 4 | 14006.55.144 | Цилиндр | 1 | |
| 40 | 5 | 14006.55.148 | Планка | 2 | |
| 40 | 6 | СТП Д1129-89 | Прокладка 16/10-2 | 1 | |
| 40 | 7 | ГОСТ 9833-73 | Кольцо 080-090-58-2-2 | 2 | |
| 40 | 8 | ГОСТ9833-73 | Кольцо 220-235-85-2-2 | 2 | |
| Крепежные детали | |||||
| 40 | 9 | 14006.55.141-1СБ | Ручка | 2 | |
| 40 | 10 | ГОСТ1491-80 | Винт В.М8-8gх16.58 | 4 | |
| № рисунка | № позиции | Обозначение | Наименование сборочных единиц, деталей |
Кол-во сборочых единиц, деталей на сборочную единицу. |
Сведения о воз- можности замены и ремонта |
| 1 | 2 | 3 | 4 | 5 | 6 |
| 39 | 3 | 14006.55.310-01СБ | Ручной гидравлическийагрегат | ||
| 41 | 1 | 14006.55.280-03СБ | Насос плунжерный | 1 | |
| 41 | 2 | 14006.55.245СБ | Муфта быстроразъемная | 1 | |
| 41 | 3 | 14036.55.075СБ | Рукав | 1 | |
| 41 | 4 | 14006.55.242 | Переходник | 1 | |
| № рисунка | № позиции | Обозначение | Наименование сборочных единиц, деталей |
Кол-во сборочых единиц, деталей на сборочную единицу. |
Сведения о воз- можности замены и ремонта |
| 1 | 2 | 3 | 4 | 5 | 6 |
| 41 | 1 | 14006.55.280-03СБ | Насос плунжерный | ||
| 42 | 1 | 14006.55.111-1СБ | Маслоуказатель | 1 | |
| 42 | 2 | 14006.55.227СБ | Бак | 1 | |
| 42 | 3 | 14006.55.281-01СБ | Клапан предохранительный | 1 | |
| 42 | 4 | 14006.55.288СБ | Плунжер | 1 | |
| 42 | 5 | 14006.55.234 | Рычаг | 1 | |
| 42 | 6 | 14006.55.275 | Пружина | 1 | |
| 42 | 7 | 14006.55.290 | Шайба | 1 | |
| 42 | 8 | СТП Д1129-89 | Прокладка 28/22-2 | 2 | |
| 42 | 9 | 14006.55.294 | Корпус | 1 | |
| 42 | 10 | 14006.55.117 | Гайка | 1 | |
| 42 | 11 | 14006.55.295 | Втулка | 1 | |
| 42 | 12 | 14006.55.137 | Гайка | 1 | |
| 42 | 13 | 14006.55.307 | Рукоятка | 1 | |
| 42 | 14 | 14006.55.138 | Тяга | 1 | |
| 42 | 15 | 14006.55.240 | Опора | 1 | |
| 42 | 16 | 14006.55.297 | Пробка | 1 | |
| 42 | 17 | СТП Д1129-89 | Прокладка 24/16-2 | 2 | |
| 42 | 18 | 14006.55.296 | Опора | 1 | |
| 42 | 19 | 14006.55.127 | Пружина | 1 | |
| 42 | 20 | 14006.55.291 | Седло | 2 | |
| 42 | 21 | 14006.55.292 | Втулка резьбовая | 2 | |
| 42 | 22 | 14006.55.293 | Опора | 1 | |
| 42 | 23 | 14006.55.301 | Опора | 1 | |
| 42 | 24 | 14006.55.302 | Корпус | 1 | |
| 42 | 25 | СТП Д1129-89 | Прокладка 22/16-2 | 1 | |
| 43 | 26 | СТП Д923-75 | Рукоятка М10 | 1 | |
| 43 | 27 | 14006.55.300 | Ось | 1 | |
| 43 | 28 | 14006.55.299 | Втулка резьбовая | 1 | |
| 43 | 29 | 14006.55.304 | Втулка | 1 | |
| 43 | 30 | 14006.55.298 | Седло | 1 | |
| 43 | 31 | 14006.55.132 | Штуцер | 1 | |
| 43 | 32 | 14006.55.160 | Гайка | 1 | |
| 43 | 33 | СТП Д1129-89 | Прокладка 17/10-2 | 1 | |
| 43 | 34 | СТП Д999-75 | Кольцо 12х16х1,5 | 3 | |
| 42 | 35 | 14006.55.306 | Ось 10х36 | 3 | |
| 43 | 36 | ТУ 25.02.180335-84 | Манометр МП3У100х1000кгс/см2У2 | 1 | |
| 42 | 37 | ГОСТ 3722-81 | Шарик 7,938-100 | 3 | |
| 43 | 38 | ГОСТ9833-73 | Кольцо 012-016-25-2-2 | 3 | |
| 42 | 39 | ГОСТ 9833-73 | Кольцо 074-082-46-2-2 | 1 | |
| 43 | 40 | ГОСТ 22704-77 | Кольцо КО12х24-2 | 1 | |
| 43 | 41 | ГОСТ 22704-77 | Манжета М12х24-2 | 4 | |
| 43 | 42 | ГОСТ 22704-77 | Кольцо КН12х24-2 | 1 | |
| Крепежные детали | |||||
| 42 | 43 | СТП К451-81 | Шайба 10.02.06 | 3 | |
| 42 | 44 | ГОСТ 397-79 | Шплинт 3,2х20.06 | 3 | |
| 42 | 45 | ГОСТ 6402-70 | Шайба 8 65Г.06 | 6 | |
| 42 | 46 | ГОСТ 7798-70 | Болт М8х30.58.06 | 2 | |
| 43 | 47 | ГОСТ 7798-70 | Болт М8х20.58.06 | 4 | |
| 43 | 48 | ГОСТ 7798-70 | Болт М12х50.58.06 | 2 | |
| 43 | 49 | ГОСТ 6402-70 | Шайба 12 65Г.06 | 2 | |
| 43 | 50 | ГОСТ 5915-70 | Гайка М8.5.06 | 1 | |
| 43 | 51 | ГОСТ 1476-93 | Винт В.М4-8gх10.14Н.06 | 1 | |
| № рисунка | № позиции | Обозначение | Наименование сборочных единиц, деталей |
Кол-во сборочых единиц, деталей на сборочную единицу. |
Сведения о воз- можности замены и ремонта |
| 1 | 2 | 3 | 4 | 5 | 6 |
| 42 | 3 | 14006.55.281-01СБ | Клапан предохранительный(Р=60МПа) | ||
| 44 | 1 | 14006.55.282 | Цилиндр | 1 | |
| 44 | 2 | 14006.55.284 | Опора | 1 | |
| 44 | 3 | 14006.55.238 | Пружина | 1 | |
| 44 | 4 | 14006.55.285 | Опора | 1 | |
| 44 | 5 | 14006.55.286 | Втулка | 1 | |
| 44 | 6 | 14006.55.283 | Переходник | 1 | |
| 44 | 7 | ГОСТ 3722-81 | Шарик 3,5-60 | 1 | |
| Крепежные детали | |||||
| 44 | 8 | ГОСТ 1476-93 | Винт В.М4-8gх8.14Н | 1 | |
| 44 | 9 | ГОСТ 5915-70 | Гайка М10.5 | 1 | |
| 44 | 10 | ГОСТ 1482-82 | Винт В.М10-8gх45.14Н | 1 | |
| № рисунка | № позиции | Обозначение | Наименование сборочных единиц, деталей |
Кол-во сборочых единиц, деталей на сборочную единицу. |
Сведения о воз- можности замены и ремонта |
| 1 | 2 | 3 | 4 | 5 | 6 |
| 41 | 2 | 14006.55.245СБ | Муфта быстроразъемная | ||
| 45 | 1 | 14006.55.246 | Корпус | 1 | |
| 45 | 2 | 14006.55.247 | Кольцо пружинное | 2 | |
| 45 | 3 | 14006.55.248 | Направляющая | 2 | |
| 45 | 4 | 14006.55.249 | Муфта | 1 | |
| 45 | 5 | 14006.55.250 | Пружина | 1 | |
| 45 | 6 | 14006.55.251 | Клапан | 2 | |
| 45 | 7 | 14006.55.252 | Кольцо пружинное | 1 | |
| 45 | 8 | 14006.55.253 | Штуцер | 1 | |
| 45 | 9 | 14006.55.254 | Пружина | 2 | |
| 45 | 10 | СТП Д1129-89 | Прокладка 28/22-2 | 1 | |
| 45 | 11 | ГОСТ 9833-73 | Кольцо 009-012-19-2-2 | 2 | |
| 45 | 12 | ГОСТ 9833-73 | Кольцо 020-025-30-2-2 | 1 | |
| 45 | 13 | ГОСТ 3722-81 | Шарик 6-20 | 8 | |
| № рисунка | № позиции | Обозначение | Наименование сборочных единиц, деталей |
Кол-во сборочых единиц, деталей на сборочную единицу. |
Сведения о воз- можности замены и ремонта |
| 1 | 2 | 3 | 4 | 5 | 6 |
| 46 | 14029.55.035СБ | Воздухопровод | |||
| 46 | 1 | 4092.55.006СБ | Отвод | 1 | |
| 46 | 2 | 14029.55.036 | Переходник | 1 | |
| 46 | 3 | СТП А307-2002 | РукавРВД12.100.1800.0,18.36/36.М22х1,5/М22х1,5-У | 3 | |
| 46 | 4 | СТП А213-86 | Штуцер 12-R3/8 | 6 | |
| 46 | 5 | 4092.55.002-01 | Муфта | 2 | |
| № рисунка | № позиции | Обозначение | Наименование сборочных единиц, деталей |
Кол-во сборочых единиц, деталей на сборочную единицу. |
Сведения о воз- можности замены и ремонта |
| 1 | 2 | 3 | 4 | 5 | 6 |
| 47 | 14006.55.212-1 | Опора(приспособление длясборки клапана) | 1 | ||
| № рисунка | № позиции | Обозначение | Наименование сборочных единиц, деталей | Кол-во сборочных единиц, деталей на сборочную единицу. |
|
| 1 | 2 | 3 | 4 | 5 | |
| 21 | 19 | 14006.53.582-4СБ | Агрегат насосный | 1 | |
| 26 | 8 | ТУ 3631-023-00217923-95 | Агрегат насосный СМ80-50-200/4 СД-УХЛ4 | 1 | |
| 27 | 39 | 14072.53.405СБ | Бак | 1 | |
| 42 | 2 | 14006.55.227СБ | Бак | 1 | |
| 26 | 3 | 14072.53.410СБ | Бак в сборе | 1 | |
| 1 | 1 | 14088.53.020СБ | Блок гидравлический | 1 | |
| 1 | 14 | 14036.53.460СБ | Блок распределения | 1 | |
| 17 | 10 | 4081.35.177 | Болт | 4 | |
| 18 | 3 | 14010.53.098 | Болт | 6 | |
| 18 | 3 | 14010.53.098 | Болт | 6 | |
| 33 | 4 | 14006.53.531-3 | Болт | 2 | |
| 33 | 4 | 14006.53.531-3 | Болт | 2 | |
| 6 | 52 | ГОСТ 7798-70 | Болт 3М6х16.58.019 | 4 | |
| 3 | 52 | 14006.55.177 | Болт (М24) | 6 | |
| 31 | 34 | 4092.53.221 | Болт (М30) | 16 | |
| 20 | 17 | ГОСТ 7798-78 | Болт 3М10х20.58 | 6 | |
| 21 | 81 | ГОСТ 7798-70 | Болт 3М10х20.58 | 1 | |
| 28 | 53 | ГОСТ 7798-70 | Болт 3М10х20.58 | 4 | |
| 31 | 40 | ГОСТ 7798-70 | Болт 3М10х20.58 | 24 | |
| 3 | 58 | ГОСТ 7798-70 | Болт 3М10х25.58.06 | 16 | |
| 28 | 45 | ГОСТ 7798-70 | Болт 3М10х40.58 | 4 | |
| 21 | 80 | ГОСТ 7798-70 | Болт 3М12х16.58 | 11 | |
| 16 | 23 | ГОСТ 7798-70 | Болт 3М12х20.58 | 6 | |
| 20 | 19 | ГОСТ 7798-78 | Болт 3М12х25.58 | 12 | |
| 1 | 42 | ГОСТ 7798-70 | Болт 3М12х30.58 | 32 | |
| 21 | 78 | ГОСТ 7798-70 | Болт 3М12х35.58 | 1 | |
| 25 | 23 | ГОСТ 7798-70 | Болт 3М12х50.58 | 4 | |
| 21 | 71 | ГОСТ 7798-70 | Болт 3М16х30.58 | 4 | |
| 1 | 49 | ГОСТ 7798-70 | Болт 3М16х35.58 | 8 | |
| 25 | 20 | ГОСТ 7798-70 | Болт 3М16х40.58 | 6 | |
| 2 | 55 | ГОСТ 7798-70 | Болт 3М16х50.58 | 42 | |
| 20 | 20 | ГОСТ 7798-78 | Болт 3М20х40.58 | 32 | |
| 1 | 43 | СТП К420-76 | Болт 3М30х60.46 | 3 | |
| 24 | 6 | ГОСТ 7798-70 | Болт 3М6х20.58 | 2 | |
| 4 | 72 | ГОСТ 7798-70 | Болт М8х16.58.06 | 6 | |
| 35 | 13 | ГОСТ 7798-70 | Болт 3М8х16.58 | 2 | |
| 22 | 11 | ГОСТ 7798-70 | Болт 3М8х16.58.06 | 12 | |
| 25 | 17 | ГОСТ 7798-70 | Болт 3М8х20.58 | 8 | |
| 1 | 40 | ГОСТ 7798-70 | Болт М10х16.58 | 2 | |
| 28 | 47 | ГОСТ 7798-70 | Болт М10х16.58 | 1 | |
| 27 | 48 | ГОСТ 7798-70 | Болт М10х16.58.019 | 10 | |
| 6 | 44 | ГОСТ 7798-70 | Болт М10х16.58.029 | 1 | |
| 27 | 31 | ГОСТ7798-70 | Болт М10х25.58 | 4 | |
| 36 | 5 | СТП К214-82 | Болт М10х50.46 | 2 | |
| 2 | 60 | СТП К214-82 | Болт М10х60 | 4 | |
| 1 | 41 | 14036.53.558 | Болт М12 | 4 | |
| 21 | 68 | 14006.53.519-1 | Болт М12 | 20 | |
| 31 | 38 | 14036.53.062 | Болт М12 | 18 | |
| 2 | 56 | ГОСТ 7798-70 | Болт М12х20.58 | 12 | |
| 21 | 69 | ГОСТ 7798-70 | Болт М12х20.58 | 48 | |
| 16 | 24 | ГОСТ 7798-70 | Болт М12х30.58 | 6 | |
| 25 | 25 | ГОСТ 7798-70 | Болт М12х30.58 | 4 | |
| 17 | 15 | ГОСТ 7798-70 | Болт М12х50.58 | 2 | |
| 43 | 48 | ГОСТ 7798-70 | Болт М12х50.58.06 | 2 | |
| 21 | 65 | ГОСТ 7798-70 | Болт М12х65.58 | 2 | |
| 27 | 35 | ГОСТ 7798-70 | Болт М16х30.58 | 3 | |
| 26 | 23 | ГОСТ7798-70 | Болт М16х65.58 | 4 | |
| 4 | 63 | 14010.53.847 | Болт М20 | 40 | |
| 16 | 19 | 14001.53.438 | Болт М20 | 1 | |
| 21 | 73 | 14006.53.695-1 | Болт М20 | 24 | |
| 31 | 43 | 4092.53.232 | Болт М20 | 24 | |
| 31 | 41 | 4045.53.28-1 | Болт М20х45 | 90 | |
| 26 | 26 | ГОСТ 7798-70 | Болт М20х60.58 | 4 | |
| 3 | 53 | ГОСТ 7798-70 | Болт М20х75.58.06 | 24 | |
| 6 | 62 | 14036.53.171 | Болт М24 | 4 | |
| 13 | 4 | СТП К214-82 | Болт М24х125.46.019 | 2 | |
| 4 | 65 | 14036.53.191 | Болт М30 | 12 | |
| 18 | 3 | 14010.53.098 | Болт М30 | 6 | |
| 31 | 39 | 14006.53.346 | Болт М30х70 | 18 | |
| 21 | 77 | СТП К417-76 | Болт М36х130.46 | 4 | |
| 1 | 51 | СТП К417-76 | Болт М36х140.46 | 4 | |
| 4 | 66 | СТП К214-82 | Болт М36х220.46.06 | 3 | |
| 6 | 55 | ГОСТ 7798-70 | Болт М6х16.58.029 | 4 | |
| 28 | 52 | ГОСТ 7798-70 | Болт М8х16.58 | 3 | |
| 43 | 47 | ГОСТ 7798-70 | Болт М8х20.58.06 | 4 | |
| 42 | 46 | ГОСТ 7798-70 | Болт М8х30.58.06 | 2 | |
| 16 | 20 | 14001.53.437 Болт | Болт распорный | 1 | |
| 6 | 50 | 14036.53.212 | Болт стопорный | 2 | |
| 25 | 19 | 14010.53.568 | Болт упорный | 4 | |
| 25 | 7 | 14006.53.586-2 | Вал | 1 | |
| 31 | 3 | 14036.53.960СБ | Вал | 1 | |
| 1 | 6 | 14088.53.035СБ | Вал трансмиссионный | 1 | |
| 20 | 9 | 14088.53.036 | Вал-шестерня | 1 | |
| 3 | 27 | ГОСТ 10094-75 | Вентиль запорный угловой цапковый15с13бк-1 Ду6 | 4 | |
| 21 | 66 | ГОСТ 9086-74 | Вентиль В2-32-16 Ду=32 | 1 | |
| 27 | 18 | ГОСТ9086-74 | Вентиль муфтовый типа 15Б1бк Ду=15 | 3 | |
| 16 | 7 | ТУ 26-07-1220-81 | Вентиль угловой СМ 23157-033.00;Ду=3; Рр=40МПа | 1 | |
| 37 | 4 | 4092.53.615-1 | Вилка | 1 | |
| 4 | 39 | 14036.53.982-1 | Винт | 3 | |
| 4 | 42 | 14036.53.428 | Винт | 3 | |
| 7 | 31 | 14010.53.630 | Винт | 1 | |
| 7 | 36 | 14036.53.178 | Винт | 1 | |
| 7 | 37 | 14036.53.179 | Винт | 1 | |
| 29 | 1 | 14036.53.477 | Винт | 1 | |
| 30 | 5 | 14036.53.485 | Винт | 1 | |
| 37 | 3 | 14006.55.194-01 | Винт | 1 | |
| 6 | 54 | ГОСТ 1491-80 | Винт В М6-8gх16.58.029 | 4 | |
| 10 | 4 | ГОСТ 17475-80 | Винт В М8-6gх20.3.6.06 | 6 | |
| 12 | 8 | ГОСТ 1482-84 | Винт В.М10-8gх35.14Н.06 | 1 | |
| 44 | 10 | ГОСТ 1482-82 | Винт В.М10-8gх45.14Н | 1 | |
| 20 | 18 | ГОСТ 1491-80 | Винт В.М12-6gх30.58 | 4 | |
| 16 | 27 | ГОСТ 1491-80 | Винт В.М16-8gх30.58 | 2 | |
| 6 | 45 | ГОСТ 17473-80 | Винт В.М4-6gх6.58.029 | 4 | |
| 43 | 51 | ГОСТ 1476-93 | Винт В.М4-8gх10.14Н.06 | 1 | |
| 44 | 8 | ГОСТ 1476-93 | Винт В.М4-8gх8.14Н | 1 | |
| 11 | 5 | ГОСТ 17475-80 | Винт В.М5-6gХ16.3.6.019 | 8 | |
| 28 | 59 | ГОСТ 1491-80 | Винт В.М5-8gх20.58 | 12 | |
| 19 | 5 | ГОСТ 17473-80 | Винт В.М6-8gх16.58 | 8 | |
| 40 | 10 | ГОСТ1491-80 | Винт В.М8-8gх16.58 | 4 | |
| 17 | 12 | ГОСТ 1482-84 | Винт ВМ20-8gх40.14Н | 1 | |
| 28 | 48 | ГОСТ 17473-80 | Винт ВМ3-8gх10.58 | 19 | |
| 5 | 14 | ГОСТ 1476-93 | Винт М8-8gх10.14Н.06 | 1 | |
| 5 | 17 | ГОСТ 1491-80 | Винт М8-8gх16.58.06 | 4 | |
| 4 | 71 | ГОСТ 1476-93 | Винт М8-8gх20.14Н.06 | 3 | |
| 32 | 2 | 14036.53.002 | Вкладыш | 1 | |
| 46 | 14029.55.035СБ | Воздухопровод | 1 | ||
| 3 | 32 | 4045.53.855 | Втулка | 1 | |
| 4 | 46 | 14036.53.104 | Втулка | 3 | |
| 6 | 10 | 14036.53.172 | Втулка | 2 | |
| 6 | 22 | 14010.53.607 | Втулка | 2 | |
| 8 | 1 | 14036.53.248 | Втулка | 1 | |
| 9 | 1 | 4066.53.17 | Втулка | 1 | |
| 15 | 9 | 14010.53.873 | Втулка | 1 | |
| 17 | 6 | 4081.35.268 | Втулка | 1 | |
| 17 | 7 | 4081.35.124-1 | Втулка | 1 | |
| 20 | 2 | 14010.53.833СБ | Втулка | 1 | |
| 31 | 14 | 14006.53.319-1 | Втулка | 2 | |
| 38 | 3 | 14006.55.012-1 | Втулка | 1 | |
| 42 | 11 | 14006.55.295 | Втулка | 1 | |
| 42 | 29 | 14006.55.304 | Втулка | 1 | |
| 44 | 5 | 14006.55.286 | Втулка | 1 | |
| 4 | 16 | 14036.53.430-04СБ | Втулка биметаллическая Ф140 | 3 | |
| 4 | 16 | 14036.53.430-03СБ | Втулка биметаллическая Ф150 | 3 | |
| 4 | 16 | 14036.53.430-02СБ | Втулка биметаллическая Ф160 | 3 | |
| 4 | 16 | 14036.53.430-01СБ | Втулка биметаллическая Ф170 | 3 | |
| 4 | 16 | 14036.53.430СБ | Втулка биметаллическая Ф180 | 3 | |
| 42 | 21 | 14006.55.292 | Втулка резьбовая | 2 | |
| 42 | 28 | 14006.55.299 | Втулка резьбовая | 1 | |
| 6 | 6 | 44.66730СБ | Выключатель путевой ВПВ-1А-11У1 | 1 | |
| 5 | 5 | 14010.53.851 | Гайка | 1 | |
| 6 | 61 | 14010.53.635 | Гайка | 2 | |
| 9 | 5 | 14015.55.547-1 | Гайка | 1 | |
| 15 | 5 | 14010.53.871 | Гайка | 1 | |
| 17 | 17 | СТП К334-76 | Гайка М12.5 | 2 | |
| 23 | 3 | 14010.53.536 | Гайка | 1 | |
| 33 | 3 | 14010.53.536 | Гайка | 2 | |
| 33 | 3 | 14006.53.532-1 | Гайка | 2 | |
| 37 | 2 | 14006.55.214-01 | Гайка | 1 | |
| 39 | 4 | 14006.55.214-03 | Гайка | 1 | |
| 42 | 10 | 14006.55.117 | Гайка | 1 | |
| 42 | 12 | 14006.55.137 | Гайка | 1 | |
| 42 | 32 | 14006.55.160 | Гайка | 1 | |
| 3 | 56 | 14006.53.599 | Гайка (М30) | 80 | |
| 35 | 6 | 14010.55.167 | Гайка (М60х4) | 1 | |
| 3 | 60 | ГОСТ 9064-75 | Гайка АМ16.40.III.06 | 8 | |
| 2 | 59 | ГОСТ 3032-76 | Гайка М10.25Л | 4 | |
| 36 | 6 | ГОСТ 3032-76 | Гайка М10.25Л | 2 | |
| 27 | 29 | ГОСТ 5915-70 | Гайка М10.5 | 4 | |
| 28 | 46 | ГОСТ 5915-70 | Гайка М10.5 | 1 | |
| 44 | 9 | ГОСТ 5915-70 | Гайка М10.5 | 1 | |
| 8 | 9 | 14036.53.254 | Гайка М12 | 1 | |
| 1 | 45 | ГОСТ 5915-70 | Гайка М12.5 | 36 | |
| 2 | 57 | ГОСТ 5915-70 | Гайка М12.5 | 36 | |
| 21 | 67 | ГОСТ 5915-70 | Гайка М12.5 | 24 | |
| 27 | 33 | ГОСТ 5915-70 | Гайка М12.5 | 4 | |
| 31 | 36 | 4066.53.569 | Гайка М30 | 16 | |
| 31 | 37 | ГОСТ 5915-70 | Гайка М12.5 | 18 | |
| 25 | 18 | ГОСТ 5915-70 | Гайка М16.5 | 4 | |
| 26 | 24 | ГОСТ 5915-70 | Гайка М16.5 | 8 | |
| 5 | 16 | ГОСТ 5915-70 | Гайка М16.5.06 | 8 | |
| 25 | 15 | ГОСТ 5918-73 | Гайка М20.5 | 1 | |
| 3 | 54 | ГОСТ 5915-70 | Гайка М20.5.06 | 24 | |
| 13 | 3 | СТП К409-76 | Гайка М24.8.029 | 2 | |
| 17 | 14 | СТП К429-76 | Гайка М30.04 | 4 | |
| 17 | 13 | СТП К427-76 | Гайка М30.5 | 4 | |
| 12 | 6 | 14006.53.599-01 | Гайка М30х2 | 1 | |
| 6 | 49 | СТП К426-76 | Гайка М30х2.04.029 | 3 | |
| 4 | 68 | 14006.53.874 | Гайка М36 | 72 | |
| 1 | 52 | СТП К427-76 | Гайка М36.5 | 4 | |
| 21 | 75 | СТП К427-76 | Гайка М36.5 | 4 | |
| 12 | 7 | СТП К409-76 | Гайка М36.8.06 | 1 | |
| 16 | 21 | 4045.53.815 | Гайка М36х3 | 22 | |
| 28 | 58 | СТП К427-76 | Гайка М5.5 | 12 | |
| 11 | 7 | ГОСТ 5915-70 | Гайка М5.5.019 | 8 | |
| 1 | 39 | 14036.53.923 | Гайка М68х4 | 4 | |
| 28 | 50 | ГОСТ 5915-70 | Гайка М8.5 | 2 | |
| 6 | 58 | ГОСТ 5915-70 | Гайка М8.5.029 | 2 | |
| 43 | 50 | ГОСТ 5915-70 | Гайка М8.5.06 | 1 | |
| 3 | 62 | 4045.53.858-1 | Гайка накидная | 1 | |
| 39 | 1 | 14006.55.140-2СБ | Гидродомкрат | 1 | |
| 35 | 14010.55.103СБ | Гидродомкрат М60х4 | 1 | ||
| 28 | 38 | ТУ 2-053-1628-83 | Гидроклапан давления Г54-34М-УХЛ4 | 1 | |
| 39 | 14010.55.104СБ | Гидросъемник | 1 | ||
| 5 | 1 | 14010.53.826 | Диафрагма | 1 | |
| 16 | 1 | 4045.53.276-2СБ | Диафрагма Д-70 | 1 | |
| 5 | 9 | 14010.53.824 | Дроссель | 1 | |
| 28 | 1 | 14036.53.470СБ | Дроссель | 1 | |
| 31 | 42 | 14010.53.510-1 | Дюбель | 2 | |
| 1 | 37 | ГОСТ 397-79 | Шплинт 10х100 | 4 | |
| 21 | 2 | 14036.53.495СБ | Заглушка | 1 | |
| 37 | 7 | СТП К365-85 | Замок ШЕЗ-24 | 1 | |
| 27 | 38 | 14036.53.621СБ | Заслонка | 1 | |
| 39 | 2 | 14029.55.101СБ | Захват | 1 | |
| 27 | 41 | 14036.53.832-1 | Защелка | 2 | |
| 29 | 4 | 14036.53.475 | Золотник | 1 | |
| 4 | 9 | 14077.53.005СБ | Клапан | 6 | |
| 9 | 2 | 14006.53.861-3 | Клапан | 1 | |
| 45 | 6 | 14006.55.251 | Клапан | 2 | |
| 28 | 8 | 14036.53.480СБ | Клапан предохранительный | 1 | |
| 42 | 3 | 14006.55.281-01СБ | Клапан предохранительный (Р=60МПа) | 1 | |
| 3 | 5 | 14010.53.910Сб | Клапан предохранительный КП50-400 | 1 | |
| 6 | 5 | 14050.53.061СБ | Кожух | 1 | |
| 10 | 1 | 14077.53.012СБ | Кожух | 1 | |
| 12 | 1 | 14036.53.131-2СБ | Кожух | 1 | |
| 28 | 7 | 14036.53.455СБ | Кожух | 1 | |
| 31 | 9 | 14036.53.972 | Колесо (к черт.14036.53.955СБ) | 1 | |
| 26 | 4 | 14010.53.894СБ | Коллектор | 1 | |
| 26 | 7 | 14073.53.346СБ | Коллектор | 1 | |
| 3 | 4 | 14073.53.346СБ | Коллектор нагнетательный | 1 | |
| 3 | 6 | 14036.53.950СБ | Коллектор приемный | 1 | |
| 16 | 2 | 4045.53.713-1СБ | Колпак | 1 | |
| 19 | 2 | 04081.00.09 | Колпак | 1 | |
| 20 | 1 | 14036.53.420СБ | Колпак | 1 | |
| 1 | 5 | 14006.53.682СБ | Колпак вентиляционный | 1 | |
| 3 | 33 | 4045.53.856-1 | Кольцо | 2 | |
| 4 | 38 | 14036.53.243 | Кольцо | 3 | |
| 4 | 49 | 14006.53.126 | Кольцо | 6 | |
| 6 | 20 | 14010.53.312 | Кольцо | 2 | |
| 6 | 23 | 14006.55.159 | Кольцо | 2 | |
| 7 | 40 | 14036.53.213 | Кольцо | 1 | |
| 15 | 2 | 14036.53.231-01 | Кольцо | 1 | |
| 17 | 19 | 4081.35.036 | Кольцо | 1 | |
| 20 | 8 | 14006.53.408 | Кольцо | 2 | |
| 22 | 1 | 14010.53.486-2 | Кольцо | 1 | |
| 31 | 8 | 14006.53.321-1 | Кольцо | 1 | |
| 31 | 10 | 14036.53.102 | Кольцо | 1 | |
| 31 | 11 | 14006.53.331 | Кольцо | 1 | |
| 31 | 17 | 14006.53.193 | Кольцо | 2 | |
| 31 | 21 | 14006.53.333 | Кольцо | 1 | |
| 31 | 22 | 14036.53.965 | Кольцо | 1 | |
| 31 | 23 | 14006.53.368 | Кольцо | 3 | |
| 31 | 26 | 14006.53.358 | Кольцо | 3 | |
| 31 | 28 | 14006.53.196 | Кольцо | 6 | |
| 31 | 32 | 14006.53.348-2 | Кольцо | 3 | |
| 45 | 11 | ГОСТ 9833-73 | Кольцо 009-012-19-2-2 | 2 | |
| 42 | 38 | ГОСТ9833-73 | Кольцо 012-016-25-2-2 | 3 | |
| 5 | 10 | ГОСТ 9833-74 | Кольцо 016-020-25-2-2 | 1 | |
| 45 | 12 | ГОСТ 9833-73 | Кольцо 020-025-30-2-2 | 1 | |
| 7 | 39 | ГОСТ 9833-73 | Кольцо 044-052-46-2-2 | 1 | |
| 24 | 4 | ГОСТ 9833-73 | Кольцо 045-050-30-2-2 | 1 | |
| 7 | 41 | ГОСТ 9833-73 | Кольцо 050-060-58-2-2 | 1 | |
| 14 | 3 | ГОСТ 9833-73 | Кольцо 055-060-30-2-2 | 1 | |
| 14 | 3 | ГОСТ 9833-73 | Кольцо 055-060-30-2-2 | 1 | |
| 14 | 3 | ГОСТ 9833-73 | Кольцо 055-060-30-2-2 | 1 | |
| 14 | 3 | ГОСТ 9833-73 | Кольцо 055-060-30-2-2 | 1 | |
| 14 | 3 | ГОСТ 9833-73 | Кольцо 055-060-30-2-2 | 1 | |
| 23 | 2 | ГОСТ 9833-73 | Кольцо 055-060-30-2-2 | 1 | |
| 15 | 4 | ГОСТ 9833-73 | Кольцо 055-065-58-2-2 | 1 | |
| 5 | 13 | ГОСТ 9833-73 | Кольцо 060-070-58-2-2 | 1 | |
| 7 | 29 | ГОСТ 9833-73 | Кольцо 060-070-58-2-2 | 3 | |
| 31 | 18 | ГОСТ 9833-73 | Кольцо 060-070-58-2-2 | 3 | |
| 38 | 5 | ГОСТ 9833-73 | Кольцо 060-070-58-2-2 | 1 | |
| 42 | 39 | ГОСТ 9833-73 | Кольцо 074-082-46-2-2 | 1 | |
| 40 | 7 | ГОСТ 9833-73 | Кольцо 080-090-58-2-2 | 2 | |
| 16 | 16 | ГОСТ 9833-73 | Кольцо 110-120-58-2-2 | 1 | |
| 16 | 15 | СТП Д999-75 | Кольцо 110х120х2 | 2 | |
| 21 | 63 | ГОСТ 9833-73 | Кольцо 115-125-58-2-2 | 1 | |
| 26 | 15 | ГОСТ9833-73 | Кольцо 115-125-58-2-2 | 1 | |
| 35 | 10 | ГОСТ 9833-73 | Кольцо 115-125-58-2-2 | 1 | |
| 38 | 2 | ГОСТ 9833-73 | Кольцо 115-125-58-2-2 | 1 | |
| 35 | 11 | СТП 999-75 | Кольцо 115х125х2 | 1 | |
| 42 | 34 | СТП Д999-75 | Кольцо 12х16х1,5 | 3 | |
| 16 | 14 | ГОСТ 9833-75 | Кольцо 160-170-58-2-2 | 1 | |
| 35 | 9 | ГОСТ 9833-73 | Кольцо 160-170-58-2-2 | 1 | |
| 16 | 13 | СТП Д999-75 | Кольцо 160х170х2 | 2 | |
| 35 | 8 | СТП Д999-75 | Кольцо 160х170х2 | 1 | |
| 5 | 11 | СТП Д999-75 | Кольцо 16х20х1,5 | 1 | |
| 40 | 8 | ГОСТ9833-73 | Кольцо 220-235-85-2-2 | 2 | |
| 20 | 15 | ГОСТ 9833-73 | Кольцо 225-240-85-2-2 | 2 | |
| 22 | 8 | ГОСТ 9833-73 | Кольцо 280х295-85-2-2 | 1 | |
| 8 | 5 | СТП Д999-75 | Кольцо 35х45х3,3 | 1 | |
| 5 | 12 | СТП Д999-75 | Кольцо 60х70х2 | 1 | |
| 7 | 28 | СТП Д999-75 | Кольцо 60х70х2 | 3 | |
| 7 | 38 | ГОСТ 13940-86 | Кольцо В.60.60С2А.029 | 1 | |
| 4 | 44 | 14036.53.197 | Кольцо гидрозатвора (для поршняФ140) | 3 | |
| 4 | 44 | 14036.53.197-01 | Кольцо гидрозатвора (для поршняФ150) | 3 | |
| 4 | 44 | 14036.53.197-02 | Кольцо гидрозатвора (для поршняФ160) | 3 | |
| 4 | 44 | 14036.53.197-03 | Кольцо гидрозатвора (для поршняФ170) | 3 | |
| 4 | 44 | 14036.53.197-04 | Кольцо гидрозатвора (для поршняФ180) | 3 | |
| 5 | 6 | 14010.53.828 | Кольцо запорное | 1 | |
| 43 | 42 | ГОСТ 22704-77 | Кольцо КН12х24-2 | 1 | |
| 43 | 40 | ГОСТ 22704-77 | Кольцо КО12х24-2 | 1 | |
| 15 | 8 | ГОСТ 22704-77 | Кольцо нажимное КН150х180-2 | 1 | |
| 15 | 6 | ГОСТ 22704-77 | Кольцо опорное КО150х180-2 | 1 | |
| 4 | 48 | 4092.53.305 | Кольцо подкладное | 12 | |
| 4 | 50 | 14006.53.049 | Кольцо подкладное | 6 | |
| 38 | 6 | 4092.53.613-02 | Кольцо пружинное | 1 | |
| 45 | 2 | 14006.55.247 | Кольцо пружинное | 2 | |
| 45 | 7 | 14006.55.252 | Кольцо пружинное | 1 | |
| 4 | 12 | 14006.53.125СБ | Кольцо уплотнительное | 3 | |
| 4 | 51 | 14006.53.124 | Кольцо уплотнительное | 3 | |
| 22 | 9 | 14010.53.487 | Кольцо уплотнительное | 2 | |
| 15 | 1 | 14010.53.875-1СБ | Комплект уплотнений поршня Ф 180 | 1 | |
| 29 | 7 | СТП А153-86 | Контргайка G ¼-В | 1 | |
| 27 | 28 | СТП А153-86 | Контргайка G ½-B | 3 | |
| 29 | 6 | СТП А153-86 | Контргайка G ¾-В | 1 | |
| 30 | 8 | СТП А153-86 | Контргайка G 3/4-В | 1 | |
| 21 | 70 | СТП А153-86 | Контргайка G1 ¼-B | 1 | |
| 26 | 22 | СТП А153-86 | Контргайка G1 ¼-B | 3 | |
| 21 | 72 | СТП А153-86 | Контргайка G1 1/2-B | 4 | |
| 21 | 82 | СТП А153-86 | Контргайка G1/4-B | 8 | |
| 28 | 49 | СТП А153-86 | Контргайка G1-B | 1 | |
| 3 | 57 | СТП А153-80 | Контргайка G2-В.06 | 1 | |
| 28 | 43 | СТП А153-86 | Контргайка G3/4-B | 7 | |
| 4 | 10 | 14036.53.940СБ | Коробка гидравлическая | 3 | |
| 4 | 43 | 14036.53.943 | Корпус | 3 | |
| 5 | 3 | 14077.53.033 | Корпус | 1 | |
| 5 | 4 | 14077.53.031 | Корпус | 1 | |
| 6 | 2 | 14036.53.201СБ | Корпус | 1 | |
| 16 | 4 | 14036.53.928 | Корпус | 1 | |
| 22 | 7 | 14036.53.451 | Корпус | 1 | |
| 28 | 4 | 14036.53.465СБ | Корпус | 1 | |
| 28 | 55 | 1036.53.456 | Корпус | 1 | |
| 35 | 4 | 14010.55.128 | Корпус | 1 | |
| 42 | 9 | 14006.55.294 | Корпус | 1 | |
| 42 | 24 | 14006.55.302 | Корпус | 1 | |
| 45 | 1 | 14006.55.246 | Корпус | 1 | |
| 34 | 1 | 14006.55.205-01СБ | Корпус | 1 | |
| 21 | 1 | 14036.53.640СБ | Корпус насоса | 1 | |
| 11 | 1 | 14010.53.836СБ | Корпус отбойника | 1 | |
| 1 | 3 | 4081.35.270СБ | Кран консольно-поворотный | 1 | |
| 17 | 1 | 4081.35.275СБ | Крепление цепи | 1 | |
| 28 | 36 | СТП А147-75 | Крест 20 | 1 | |
| 8 | 8 | 14050.53.073 | Кривошип | 1 | |
| 1 | 8 | 14036.53.004СБ | Крышка | 2 | |
| 1 | 9 | 14036.53.408СБ | Крышка | 1 | |
| 1 | 24 | 14036.53.922 | Крышка | 2 | |
| 2 | 17 | 14036.53.540СБ | Крышка | 1 | |
| 2 | 35 | 14036.53.407 | Крышка | 1 | |
| 10 | 3 | 14036.53.141-1 | Крышка | 1 | |
| 16 | 6 | 14036.53.931 | Крышка | 1 | |
| 19 | 1 | 14006.53.683СБ | Крышка | 1 | |
| 20 | 4 | 14010.53.183 | Крышка | 1 | |
| 20 | 6 | 14006.53.437 | Крышка | 2 | |
| 21 | 13 | 14036.53.642-1СБ | Крышка | 1 | |
| 21 | 40 | 14006.53.681 | Крышка | 3 | |
| 21 | 41 | 14006.53.691 | Крышка | 3 | |
| 22 | 5 | 14036.53.453 | Крышка | 2 | |
| 25 | 5 | 14006.53.587-1 | Крышка | 2 | |
| 26 | 5 | 14036.53.770СБ | Крышка | 3 | |
| 27 | 43 | 14072.53.411 | Крышка | 1 | |
| 31 | 4 | 14036.53.307СБ | Крышка | 2 | |
| 31 | 24 | 14036.53.304 | Крышка | 6 | |
| 33 | 2 | 14036.53.312 | Крышка | 1 | |
| 33 | 2 | 14036.53.312 | Крышка | 1 | |
| 4 | 11 | 14077.53.009СБ | Крышка клапана | 3 | |
| 28 | 34 | Магнитный очистительный сепараторФММ 25 | 1 | ||
| 1 | 29 | 4066.46.16 | Манжета | ||
| 3 | 19 | 4066.46.16 | Манжета | 2 | |
| 8 | 2 | 14036.53.217 | Манжета | 1 | |
| 14 | 1 | 14036.53.233-04СБ | Манжета (Ф 140) | 1 | |
| 14 | 1 | 14036.53.233-03СБ | Манжета (Ф 150) | 1 | |
| 14 | 1 | 14036.53.233-02СБ | Манжета (Ф 160) | 1 | |
| 14 | 1 | 14036.53.233-01СБ | Манжета (Ф 170) | 1 | |
| 14 | 1 | 14036.53.233СБ | Манжета (Ф 180) | 1 | |
| 8 | 4 | ГОСТ 14896-84 | Манжета 1-45х35-6 | 1 | |
| 12 | 4 | ГОСТ 14896-84 | Манжета 1-90х75-6 | 1 | |
| 22 | 3 | ГОСТ 14896-84 | Манжета I-120х100-6 | 3 | |
| 43 | 41 | ГОСТ 22704-77 | Манжета М12х24-2 | 4 | |
| 15 | 7 | ГОСТ 22704-77 | Манжета М150х180-2 | 3 | |
| 20 | 13 | СТП Д385-72 | Манжета НР250 | 4 | |
| 26 | 9 | ТУ 1412-003-42368375-01 | Манометр виброустойчивый типДМ8008-ВУ Рр=4кгс/см2 с радиальнымштуцером | 1 | |
| 5 | 7 | ТУ311.002.255-90016 | Манометр виброустойчивый тип М-ВУРр=10 кгс/см2 с радиальным штуцером | 1 | |
| 5 | 7 | ТУ311.002.255-90016 | Манометр виброустойчивый тип М-ВУРр=600 кгс/см2 с радиальным штуце-ром | 1 | |
| 42 | 36 | ТУ 25.02.180335-84 | Манометр МП3У 100х1000кгс/см2У2 | 1 | |
| 16 | 8 | ТУ 25-02.180335-84 | Манометр МП4-У-600-1,5 | 1 | |
| 28 | 21 | ТУ25-02.101293-83 | Манометр МТП-3М-60х10кгс/см2 | 1 | |
| 28 | 22 | ТУ 25.7310.0045-87 | Манометр МТП-3М-60х16кгс/см2 | 2 | |
| 21 | 5 | 14010.53.162-1СБ | Маслосборник | 1 | |
| 42 | 1 | 14006.55.111-1СБ | Маслоуказатель | 1 | |
| 6 | 4 | 140136.53.258СБ | Механизм затворный | 1 | |
| 2 | 18 | 14036.53.955СБ | Механизм кривошипно-ползунный | 1 | |
| 24 | 2 | 14010.53.533-1 | Муфта | 1 | |
| 45 | 4 | 14006.55.249 | Муфта | 1 | |
| 46 | 5 | 4092.55.002-01 | Муфта | 2 | |
| 1 | 47 | СТП А27-73 | Муфта Rc3 / 4 | 5 | |
| 41 | 2 | 14006.55.245СБ | Муфта быстроразъемная | 1 | |
| 25 | 3 | 04461.00СБ | Муфта гибкая 28 | 1 | |
| 21 | 17 | 14036.53.445СБ | Муфта замковая | 1 | |
| 28 | 25 | СТП А148-74 | Муфта короткая 20 | 1 | |
| 21 | 30 | 0.11254 | Наконечник 1-12(G1/4) | 2 | |
| 21 | 64 | СТП А274-8 | Наконечник 1-32 (G1 ¼) | ||
| 21 | 32 | 0.11255 | Наконечник 2-12 (R1/4) | 6 | |
| 21 | 49 | 0.11255-04 | Наконечник 2-20 (R3/4) | 2 | |
| 4 | 47 | 14010.53.464 | Направляющая | 3 | |
| 21 | 26 | 14006.53.834-2 | Направляющая | 3 | |
| 21 | 36 | 14006.53.833-2 | Направляющая | 3 | |
| 45 | 3 | 14006.53.833-2 | Направляющая | 2 | |
| 25 | 2 | ГОСТ 15107-79 | Насос 100(Г11-25) | 1 | |
| 14036.53.975СБ | Насос буровой трехпоршневой УНБТ-950А | ||||
| 14077.53.000СБ | Насос буровой трехпоршневой УНБТ-950А2 | ||||
| 41 | 1 | 14006.55.280-03СБ | Насос плунжерный | 1 | |
| 6 | 26 | 14036.53.209 | Ниппель | 1 | |
| 21 | 48 | 14010.53.543-02 | Ниппель | 1 | |
| 21 | 50 | 14010.53.543 | Ниппель | 1 | |
| 21 | 52 | 14010.53.543-01 | Ниппель | 1 | |
| 28 | 9 | 14010.53.619-01 | Ниппель | 1 | |
| 28 | 12 | 14006.53.667 | Ниппель | 1 | |
| 28 | 40 | 14010.53.619 | Ниппель | 1 | |
| 28 | 10 | СТП А92-70 | Ниппель 20 | 1 | |
| 21 | 47 | СТП А159-73 | Ниппель 20х32 | 1 | |
| 21 | 65 | СТП А150-75 | Ниппель 32 | 1 | |
| 21 | 53 | СТП А223-71 | Ниппель К11/2 х Труб. 11/2 | 1 | |
| 28 | 15 | 14006.53.663-1 | Ниппель переходный | 2 | |
| 21 | 42 | СТП А92-70 | Ниппель32 | 1 | |
| 21 | 15 | 14010.53.575СБ | Опора | 1 | |
| 30 | 2 | 14036.53.482 | Опора | 1 | |
| 35 | 1 | 14010.55.120-3 | Опора | 1 | |
| 37 | 1 | 14006.55.037-2СБ | Опора | 1 | |
| 42 | 15 | 14006.55.240 | Опора | 1 | |
| 42 | 18 | 14006.55.296 | Опора | 1 | |
| 42 | 22 | 14006.55.293 | Опора | 1 | |
| 42 | 23 | 14006.55.301 | Опора | 1 | |
| 44 | 2 | 14006.55.284 | Опора | 1 | |
| 44 | 4 | 14006.55.285 | Опора | 1 | |
| 47 | 2 | 14006.55.212-1 | Опора(приспособление для сборкиклапана) | 1 | |
| 6 | 13 | 14036.53.174 | Ось | 1 | |
| 6 | 16 | 14036.53.169 | Ось | 1 | |
| 6 | 21 | 14010.53.311 | Ось | 1 | |
| 6 | 24 | 14010.53.643 | Ось | 1 | |
| 8 | 6 | 14010.53.280 | Ось | 2 | |
| 37 | 6 | 4092.53.617-02 | Ось | 1 | |
| 42 | 27 | 14006.55.300 | Ось | 1 | |
| 42 | 35 | 14006.55.306 | Ось 10х36 | 3 | |
| 27 | 40 | ГОСТ9650-80 | Ось 12х40.Ц.15хр | 2 | |
| 13 | 5 | ГОСТ 9650-80 | Ось 20х80 Ц15хр. | 2 | |
| 36 | 3 | ГОСТ 9650-80 | Ось 6х50 | 4 | |
| 2 | 63 | ГОСТ 9650-80 | Ось 8х40 | 4 | |
| 4 | 13 | 14010.53.835-03СБ | Отбойник | 3 | |
| 31 | 33 | 4092.53.204 | Отбойник | 3 | |
| 3 | 31 | 14010.53.497-1 | Отвод | 1 | |
| 6 | 1 | 14036.53.206-1СБ | Отвод | 1 | |
| 28 | 2 | 14006.53.650СБ | Отвод | 1 | |
| 28 | 3 | 14006.53.655СБ | Отвод | 1 | |
| 28 | 6 | 14006.53.653СБ | Отвод | 1 | |
| 46 | 1 | 4092.55.006СБ | Отвод | 1 | |
| 11 | 2 | 14010.53.838 | Отражатель | 1 | |
| 31 | 27 | 14036.53.956 | Палец | 3 | |
| 28 | 5 | 14036.53.472СБ | Панель | 1 | |
| 28 | 26 | 14010.53.621 | Патрубок | 1 | |
| 29 | 5 | 14036.53.471 | Патрубок | 1 | |
| 3 | 22 | 14010.53.849 | Переходник | 1 | |
| 3 | 28 | 14036.53.149 | Переходник | 2 | |
| 7 | 35 | 14010.53.636 | Переходник | 1 | |
| 16 | 9 | 4045.53.733-1 | Переходник | 1 | |
| 28 | 13 | 14006.53.662-1 | Переходник | 2 | |
| 28 | 19 | 14006.53.664-1 | Переходник | 1 | |
| 28 | 23 | 14036.53.463 | Переходник | 1 | |
| 28 | 28 | 14006.53.665 | Переходник | 3 | |
| 28 | 37 | 14010.53.384-01 | Переходник | 1 | |
| 35 | 2 | 40.62 909 | Переходник | 1 | |
| 39 | 8 | 14050.55.006-02 | Переходник | 1 | |
| 41 | 4 | 14006.55.242 | Переходник | 1 | |
| 44 | 6 | 14006.55.283 | Переходник | 1 | |
| 46 | 2 | 14029.55.036 | Переходник | 1 | |
| 27 | 19 | 14073.53.583 | Переходник R ½ / G ½ | 3 | |
| 1 | 31 | 14086.53.011 | Планка | 4 | |
| 11 | 3 | 14010.53.839 | Планка | 2 | |
| 11 | 4 | 14036.53.424-1 | Планка | 2 | |
| 31 | 13 | 14006.53.198-2 | Планка | 30 | |
| 31 | 19 | 14006.53.194-1 | Планка | 3 | |
| 35 | 12 | 4045.53.395-1 | Планка | 1 | |
| 36 | 1 | 14010.55.138-01 | Планка | 1 | |
| 36 | 2 | 14010.55.138 | Планка | 1 | |
| 40 | 5 | 14006.55.148 | Планка | 2 | |
| 31 | 35 | 14006.53.334 | Планка предохранительная | 8 | |
| 1 | 32 | 14086.53.012 | Платик | 4 | |
| 6 | 15 | 14050.53.066-1 | Платик | 1 | |
| 25 | 1 | 14006.53.583-2СБ | Плита | 1 | |
| 7 | 34 | СТП Д1094-79 | Пломба 10/6,5 | 2 | |
| 42 | 4 | 14006.55.288СБ | Плунжер | 1 | |
| 3 | 1 | 14036.53.945-1СБ | Пневмокомпенсатор ПК 50-6 | 1 | |
| 3 | 7 | 14036.53.944СБ | Пневмокомпенсатор ПК 50-6 | 1 | |
| 1 | 2 | 14036.53.925СБ | Пневмокомпенсатор ПК 70-320 | 1 | |
| 25 | 12 | 14006.53.589 | Подкладка | 6 | |
| 25 | 13 | 14006.53.589-01 | Подкладка | 4 | |
| 31 | 6 | Подшипник 3003264 | 3 | ||
| 20 | 11 | Подшипник 3003752 (ф260хФ440х144) | 2 | ||
| 31 | 25 | Подшипник 4262730ЛМ | 6 | ||
| 31 | 12 | Подшипник 50-30928/630Л | 3 | ||
| 38 | 4 | ГОСТ 6874-75 | Подшипник 8314 | 1 | |
| 25 | 10 | ГОСТ 8338-75 | Подшипник №208 | 1 | |
| 25 | 6 | ГОСТ 520-89 | Подшипник шариковый радиаль-но-упорный однорядный №36208 АЛ | 1 | |
| 17 | 9 | ГОСТ 520-89 | Подшипник шариковый упорный оди-нарный 8116 | 1 | |
| 31 | 20 | 14036.53.301-1 | Ползун | 3 | |
| 31 | 7 | 14006.53.553-2 | Полукольцо | 2 | |
| 23 | 1 | 14010.53.535 | Полумуфта | 1 | |
| 23 | 4 | 14010.53.537 | Полумуфта | 1 | |
| 24 | 1 | 14010.53.531-1 | Полумуфта | 1 | |
| 24 | 5 | 14010.53.534-2 | Полумуфта замковая | 1 | |
| 35 | 5 | 14010.55.129 | Поршень | 1 | |
| 40 | 3 | 14006.55.145 | Поршень | 1 | |
| 4 | 17 | 14036.53.230-04СБ | Поршень (Ф140) | 3 | |
| 4 | 17 | 14036.53.230-03СБ | Поршень (Ф150) | 3 | |
| 4 | 17 | 14036.53.230-02СБ | Поршень (Ф160) | 3 | |
| 4 | 17 | 14036.53.230-01СБ | Поршень (Ф170) | 3 | |
| 4 | 17 | 14036.53.230СБ | Поршень (Ф180) | 3 | |
| 4 | 18 | 14010.53.870-1СБ | Поршень Ф180 Рр 10 МПа | 3 | |
| 3 | 2 | 14077.53.030СБ | Предохранитель манометра (Рр=10кгс/см2) | 1 | |
| 3 | 3 | 14077.53.030-01СБ | Предохранитель манометра (Рр=600кгс/см2) | 1 | |
| 36 | 14010.55.134СБ | Приспособление для сборки поршня иштока | 2 | ||
| 40 | 1 | 14006.55.147-02 | Пробка | 1 | |
| 42 | 16 | 14006.55.297 | Пробка | 1 | |
| 4 | 36 | СТП Д 356-71 | Пробка II G1 1/4 | 2 | |
| 27 | 49 | СТП Д356-71 | Пробка IIТруб.1 | 1 | |
| 21 | 57 | 0.11577-03 | Пробка R3/4 | 5 | |
| 32 | 4 | ГОСТ 3282-74 | Проволока 2-0-Ч L=280мм | 1 | |
| 1 | 12 | 14036.53.323СБ | Прокладка | 2 | |
| 1 | 27 | 14036.53.567 | Прокладка | 4 | |
| 2 | 20 | 14010.53.010СБ | Прокладка | 1 | |
| 2 | 33 | 14006.53.689 | Прокладка | 1 | |
| 2 | 34 | 14036.53.406 | Прокладка | 1 | |
| 3 | 30 | 14036.53.154 | Прокладка | 4 | |
| 16 | 11 | 4045.53.881-1 | Прокладка | 2 | |
| 20 | 3 | 14010.53.184 | Прокладка | 1 | |
| 20 | 16 | 14010.53.149 | Прокладка | 2 | |
| 21 | 25 | 14006.53.688 | Прокладка | 3 | |
| 21 | 27 | 14006.53.690 | Прокладка | 3 | |
| 21 | 37 | 14006.53.585-01 | Прокладка | 24 | |
| 21 | 38 | 14006.53.585-03 | Прокладка | 36 | |
| 21 | 39 | 14010.53.138-1 | Прокладка | 40 | |
| 21 | 45 | 14036.53.644-1 | Прокладка | 1 | |
| 21 | 61 | 14010.53.373-1 | Прокладка | 3 | |
| 25 | 9 | 14010.53.567 | Прокладка | 8 | |
| 27 | 20 | 14036.53.780 | Прокладка | 1 | |
| 27 | 44 | 14072.53.412 | Прокладка | 1 | |
| 31 | 16 | 14010.53.509 | Прокладка | 2 | |
| 31 | 31 | 14036.53.319 | Прокладка | 90 | |
| 31 | 29 | 14006.53.335 | Прокладка (δ=0,5) | 30 | |
| 31 | 30 | 14006.53.336 | Прокладка (δ=1) | 24 | |
| 28 | 29 | СТП Д789-73 | Прокладка 10/6х1,5 | 3 | |
| 40 | 6 | СТП Д1129-89 | Прокладка 16/10-2 | 1 | |
| 28 | 27 | СТП Д789-73 | Прокладка 16/12х1,5 | 1 | |
| 16 | 10 | 0.11319-05 | Прокладка 17/10-2 | 1 | |
| 26 | 12 | СТП Д1129-89 | Прокладка 17/10-2 | 1 | |
| 42 | 33 | СТП Д1129-89 | Прокладка 17/10-2 | 1 | |
| 5 | 8 | СТП Д1129-89 | Прокладка 18/12-2 | 1 | |
| 28 | 30 | СТП Д789-73 | Прокладка 18/8х1,5 | 6 | |
| 27 | 42 | СТП Д787-80 | Прокладка 20/12х3-I-МБС-С1 | 6 | |
| 4 | 37 | СТП Д 787-80 | Прокладка 210/160х3-I-МБС-С1 | 5 | |
| 35 | 3 | СТП Д1129-89 | Прокладка 22/16-2 | 1 | |
| 42 | 25 | СТП Д1129-89 | Прокладка 22/16-2 | 1 | |
| 21 | 62 | 0.11319-11 | Прокладка 24/16-2 | 30 | |
| 42 | 17 | СТП Д1129-89 | Прокладка 24/16-2 | 2 | |
| 39 | 9 | СТП Д1129-89 | Прокладка 28/22-2 | 1 | |
| 42 | 8 | СТП Д1129-89 | Прокладка 28/22-2 | 2 | |
| 45 | 10 | СТП Д1129-89 | Прокладка 28/22-2 | 1 | |
| 28 | 20 | СТП Д787-80 | Прокладка 30/12х3-I-ТМКЩ-С1 | 24 | |
| 3 | 25 | СТП Д787-80 | Прокладка 300/260х3-I-МБС-С1 | 2 | |
| 27 | 16 | 14010.53.886 | Прокладка 3х30х40 | 2 | |
| 27 | 45 | СТП Д1129-89 | Прокладка 45/35-2 | 1 | |
| 4 | 35 | СТП Д1129-89 | Прокладка 55/45-2 | 2 | |
| 3 | 34 | СТП Д1129-89 | Прокладка 80/60х3-I-МБС-С1 | 5 | |
| 26 | 14 | СТП Д787-80 | Прокладка 90/60х3-IМБС-С1 | 1 | |
| 3 | 29 | СТП Д1129-89 | Прокладка17/10-2 | 2 | |
| 6 | 9 | 14010.53.275-1 | Пружина | 2 | |
| 6 | 18 | 14036.53.167 | Пружина | 1 | |
| 9 | 3 | 14073.53.131 | Пружина | 1 | |
| 22 | 6 | 14010.53.561 | Пружина | 16 | |
| 24 | 3 | 14010.53.532 | Пружина | 1 | |
| 30 | 4 | 14036.53.484 | Пружина | 1 | |
| 42 | 6 | 14006.55.275 | Пружина | 1 | |
| 42 | 19 | 14006.55.127 | Пружина | 1 | |
| 44 | 3 | 14006.55.238 | Пружина | 1 | |
| 45 | 5 | 14006.55.250 | Пружина | 1 | |
| 45 | 9 | 14006.55.254 | Пружина | 2 | |
| 22 | 10 | СТП Д386-72 | Пружина 110 | 2 | |
| 20 | 14 | СТП Д386-72 | Пружина 250 | 4 | |
| 21 | 76 | 0.10173-01 | Пружина тарельчатая II-2-3-80x40x4x1.9 Хим.Фос.прм | 4 | |
| 1 | 54 | СТП Д594-81 | Пружина тарельчатая II-2-3-80х40х4х1.9 Хим.Фос.прм.. | 4 | |
| 1 | 16 | 14036.53.295СБ | Рама | 1 | |
| 28 | 54 | 14006.53.640СБ | Рама | 1 | |
| 1 | 13 | 14036.53.551СБ | Рамка | 2 | |
| 27 | 37 | 1036.53.628СБ | Решетка | 1 | |
| 41 | 3 | 14036.55.075СБ | Рукав | 1 | |
| 21 | 33 | 14036.53.491 | Рукав 40У12-7 (L=1000) | 2 | |
| 21 | 31 | 14006.53.782 | Рукав 40У12-7; L=400 | 2 | |
| 26 | 6 | 14010.53.898СБ | Рукав G 1 ¼ | 1 | |
| 26 | 2 | 14010.53.890СБ | Рукав R ½ | 3 | |
| 28 | 32 | ТУ 3148-001-20871731-94 | Рукав РВД 20.129.1000.024.36/36.М33х2/ М33х2-У1 | 1 | |
| 21 | 20 | ТУ3148-001-20871731 | Рукав РВД 20.129.1100.024.36/36.М33х2/М33х2-У1 | 1 | |
| 28 | 11 | ТУ 3148-001-20871731-94 | Рукав РВД 20.129.1300.024.36/36.М33х2/ М33х2-У1 | 1 | |
| 21 | 21 | ТУ3148-001-20871731 | Рукав РВД 20.129.1700.024.36/36.М33х2/М33х2-У1 | 1 | |
| 1 | 22 | ТУ 3148-001-20871731-94 | Рукав РВД 20.129.2100. ,24.36/36.М33х2/М33х2-У1 | 1 | |
| 21 | 22 | ТУ3148-001-20871731 | Рукав РВД 20.129.2100.024.36/36.М33х2/М33х2-У1 | 1 | |
| 1 | 21 | ТУ 3148-001-20871731-94 | Рукав РВД 20.129.2300.0,24.36/36.М33х2/М33х2-У1 | 3 | |
| 21 | 23 | ТУ3148-001-20871731 | Рукав РВД 20.129.2300.024.36/36.М33х2/М33х2-У1 | 1 | |
| 1 | 23 | ТУ 3148-001-20871731-94 | Рукав РВД 20.129.2500.0,24.36/36.М33х2/М33х2-У1 | 1 | |
| 28 | 16 | ТУ 3148-001-20871731-94 | Рукав РВД 20.129.500.024.36/36.М33х2/М33х2-У1 | 1 | |
| 28 | 17 | ТУ 3148-001-20871731-94 | Рукав РВД 20.129.700.024.36/36.М33х2/М33х2-У1 | 1 | |
| 28 | 31 | ТУ 3148-001-20871731-94 | Рукав РВД 20.129.900.024.36/36.М33х2/М33х2-У1 | 1 | |
| 46 | 3 | СТП А307-2002 | Рукав РВД12.100.1800.0,18.36/36.М22х1,5/М2 2х1,5-У | 3 | |
| 6 | 14 | 14036.53.165 | Рукоятка | 1 | |
| 42 | 13 | 14006.55.307 | Рукоятка | 1 | |
| 42 | 26 | СТП Д923-75 | Рукоятка М10 | 1 | |
| 40 | 9 | 14006.55.141-1 | Ручка | 2 | |
| 39 | 3 | 14006.55.310-01СБ | Ручной гидравлический агрегат | 1 | |
| 6 | 25 | 14036.53.177 | Рычаг | 1 | |
| 42 | 5 | 14006.55.234 | Рычаг | 1 | |
| 9 | 7 | 14006.53.864-2 | Седло | 1 | |
| 16 | 3 | 14036.53.989- | Седло | 1 | |
| 42 | 20 | 14006.55.291 | Седло | 2 | |
| 42 | 30 | 14006.55.298 | Седло | 1 | |
| 15 | 3 | 14010.53.872 | Сердечник | 1 | |
| 14 | 2 | 14036.53.231-04 | Сердечник (Ф 140) | 1 | |
| 14 | 2 | 14036.53.231-03 | Сердечник (Ф 150) | 1 | |
| 14 | 2 | 14036.53.231-02 | Сердечник (Ф 160) | 1 | |
| 14 | 2 | 14036.53.231-01 | Сердечник (Ф 170) | 1 | |
| 14 | 2 | 14036.53.231 | Сердечник (Ф 180) | 1 | |
| 19 | 3 | 04081.00.04-01 | Сетка Æ256 №63-0.030-Л80 | 1 | |
| 1 | 11 | 14010.53.885СБ | Система подачи охлаждающей жидко-сти | 1 | |
| 1 | 25 | 14036.53.139 | Скоба | 1 | |
| 21 | 54 | 14010.53.574 | Скоба | 1 | |
| 21 | 56 | 14036.53.582 | Скоба | 2 | |
| 21 | 58 | 14010.53.541 | Скоба | 1 | |
| 21 | 59 | 14010.53.541-01 | Скоба | 1 | |
| 21 | 60 | 14010.53.538 | Скоба | 6 | |
| 28 | 41 | 4092.53.679 | Скоба | 1 | |
| 7 | 42 | СТП Д602-88 | Скоба 14 | 1 | |
| 28 | 42 | СТП А602-88 | Скоба 28 | 1 | |
| 27 | 17 | СТП Д604-88 | Скоба 42 | 2 | |
| 26 | 1 | 14036.53.744СБ | Сливная втулка | 1 | |
| 16 | 5 | 4066.53.517 | Стабилизатор | 1 | |
| 4 | 8 | 14010.53.652СБ | Стакан | 3 | |
| 7 | 30 | 14036.53.223 | Стакан | 1 | |
| 7 | 32 | 14036.53.224 | Стакан | 1 | |
| 9 | 4 | 14077.53.047 | Стакан | 1 | |
| 10 | 2 | 14036.53.142 | Стакан | 1 | |
| 17 | 5 | 4081.35.269 | Стакан | 1 | |
| 20 | 7 | 14006.53.596-1 | Стакан | 1 | |
| 20 | 10 | 14006.53.597-1 | Стакан | 1 | |
| 22 | 2 | 14036.53.976 | Стакан | 3 | |
| 22 | 4 | 14036.53.452 | Стакан | 2 | |
| 31 | 5 | 14006.53.191-3 | Стакан | 1 | |
| 31 | 15 | 14006.53.192-4 | Стакан | 1 | |
| 32 | 3 | 14036.53.003 | Стакан | 1 | |
| 1 | 10 | 14036.53.560-06СБ | Станина | 1 | |
| 1 | 26 | 14036.53.561 | Стекло | 2 | |
| 28 | 57 | 14006.53.648 | Стекло органическое | 1 | |
| 6 | 11 | 14036.53.173 | Стержень | 2 | |
| 6 | 17 | 14036.53.170 | Стержень | 1 | |
| 35 | 7 | 14010.55.139 | Стержень | 1 | |
| 1 | 15 | 4036.53.568СБ | Стойка | 1 | |
| 17 | 4 | 4081.35.265СБ | Стойка | 1 | |
| 25 | 8 | 14036.53.782 | Стойка | 1 | |
| 17 | 2 | 4081.35.260СБ | Стрела | 1 | |
| 37 | 14006.55.191-3СБ | Съемник втулок | |||
| 17 | 8 | 01259020301 | Тавотница ТРГ-3/8 | 2 | |
| 17 | 3 | ТУ 24.00.4911-88 | Таль ручная червячная | 1 | |
| 28 | 24 | ТУ 25-733.033-86 | Термометр ТКП-60/3М с дистанцион-ным капилляром L=1,6м | 1 | |
| 6 | 3 | 14036.53.161-1 | Траверса | 1 | |
| 37 | 5 | 4092.53.616-1 | Траверса | 1 | |
| 38 | 1 | 14006.55.038-01 | Траверса | 1 | |
| 28 | 14 | СТП А132-74 | Тройник 20 | 4 | |
| 29 | 3 | СТП А146-75 | Тройник 20 | 1 | |
| 21 | 43 | СТП А146-75 | Тройник 32 | 1 | |
| 30 | 7 | СТП А146-75 | Тройник 32 | 1 | |
| 21 | 18 | 14010.53.544-1СБ | Трос | 1 | |
| 21 | 28 | 14006.53.772 | Труба (14х3., L=216) | 4 | |
| 21 | 4 | 14010.53.524СБ | Трубопровод | 3 | |
| 21 | 7 | 14010.53.134-2СБ | Трубопровод | 1 | |
| 21 | 8 | 14010.53.527-03СБ | Трубопровод | 1 | |
| 21 | 9 | 14010.53.447-1СБ | Трубопровод | 1 | |
| 21 | 10 | 14010.53.527СБ | Трубопровод | 2 | |
| 21 | 11 | 14010.53.527-01СБ | Трубопровод | 2 | |
| 7 | 33 | 14050.53.067-02 | Тяга | 1 | |
| 39 | 6 | 14006.55.151-01 | Тяга | 1 | |
| 39 | 7 | 14006.55.152-01 | Тяга | 1 | |
| 42 | 14 | 14006.55.138 | Тяга | 1 | |
| 3 | 21 | 14036.53.939 | Угольник | 1 | |
| 21 | 29 | 14010.53.454 | Угольник | 2 | |
| 28 | 39 | СТП А145-74 | Угольник 25 | 1 | |
| 21 | 46 | СТП А130-74 | Угольник 20 | 1 | |
| 26 | 10 | СТП А145-74 | Угольник 32 | 2 | |
| 21 | 51 | СТП А145-74 | Угольник 40 | 3 | |
| 3 | 23 | СТП А130-74 | Угольник 50 | 1 | |
| 6 | 8 | 14036.53.175 | Указатель | 1 | |
| 27 | 21 | 14073.53.330 | Уплотнение | 1 | |
| 28 | 56 | 14006.53.647 | Уплотнение | 1 | |
| 9 | 6 | 14036.53.108 | Уплотнение клапана | 1 | |
| 21 | 3 | 14036.53.979СБ | Уплотнение штока ползуна | 1 | |
| 17 | 20 | 4081.35.264 | Упор | 2 | |
| 1 | 7 | 14073.53.228СБ | Установка датчика ходов поршня | 1 | |
| 21 | 16 | ОСТ 2с41-2-80е | Фильтр сетчатый | 1 | |
| 1 | 30 | 14006.53.416 | Фланец | 1 | |
| 3 | 20 | 14006.53.061-1 | Фланец | 1 | |
| 3 | 24 | 14036.53.253 | Фланец | 1 | |
| 3 | 26 | 14010.53.490 | Фланец | 4 | |
| 4 | 40 | 14036.53.983 | Фланец | 3 | |
| 4 | 41 | 14006.53.811-1 | Фланец | 3 | |
| 5 | 2 | 14077.53.032 | Фланец | 1 | |
| 6 | 27 | 14010.53.253 | Фланец | 1 | |
| 16 | 12 | 4045.53.732-1 | Фланец | 1 | |
| 20 | 12 | 14006.53.382 | Фланец | 1 | |
| 26 | 13 | 14073.53.333 | Фланец | 1 | |
| 28 | 35 | 14036.53.462 | Футорка | 2 | |
| 29 | 2 | 14036.53.476 | Футорка | 1 | |
| 30 | 3 | СТП А152-74 | Футорка 32х20 | 1 | |
| 12 | 3 | 14010.53.877 | Футорка переходная | 1 | |
| 21 | 44 | СТП А168-75 | Футорка переходная 32х20 | 1 | |
| 28 | 33 | СТП А168-75 | Футорка переходная 32х20 | 1 | |
| 2 | 19 | 14036.53.032СБ | Хомут | 3 | |
| 4 | 15 | 14036.53.032СБ | Хомут | 3 | |
| 13 | 1 | 14036.53.033 | Хомут | 1 | |
| 13 | 2 | 14036.53.034 | Хомут | 1 | |
| 21 | 12 | 04172.00-01СБ | Хомутик 18 | 8 | |
| 18 | 2 | 14010.53.097 | Цанга | 1 | |
| 18 | 2 | 14010.53.097 | Цанга | 1 | |
| 18 | 2 | 14026.53.077 | Цанга | 1 | |
| 17 | 18 | ТУ12.0173856.009-88 | Цепь 2-6х19 L=3000мм. | 1 | |
| 40 | 4 | 14006.55.144 | Цилиндр | 1 | |
| 44 | 1 | 14006.55.282 | Цилиндр | 1 | |
| 1 | 28 | 14006.53.669-1 | Шайба | 1 | |
| 4 | 64 | 4066.53.211 | Шайба | 40 | |
| 6 | 59 | 14010.53.911 | Шайба | 4 | |
| 21 | 74 | 4045.53.127-1 | Шайба | 48 | |
| 39 | 5 | 14029.55.103-1 | Шайба | 1 | |
| 40 | 2 | 14006.55.146-02 | Шайба | 1 | |
| 42 | 7 | 14006.55.290 | Шайба | 1 | |
| 4 | 45 | 14036.53.246-04 | Шайба (для поршня Ф140) | 3 | |
| 4 | 45 | 14036.53.246-03 | Шайба (для поршня Ф150) | 3 | |
| 4 | 45 | 14036.53.246-02 | Шайба (для поршня Ф160) | 3 | |
| 4 | 45 | 14036.53.246-01 | Шайба (для поршня Ф170) | 3 | |
| 4 | 45 | 14036.53.246 | Шайба (для поршня Ф180) | 3 | |
| 27 | 30 | ГОСТ 6402-70 | Шайба 10 65Г | 4 | |
| 6 | 57 | СТП К451-81 | Шайба 10.02.029 | 3 | |
| 42 | 43 | СТП К451-81 | Шайба 10.02.06 | 3 | |
| 2 | 61 | СТП К352-80 | Шайба 10х3.02 | 4 | |
| 27 | 34 | ГОСТ 6402-70 | Шайба 12 65Г | 4 | |
| 43 | 49 | ГОСТ 6402-70 | Шайба 12 65Г.06 | 2 | |
| 1 | 44 | СТП К352-80 | Шайба 12.02 | 2 | |
| 28 | 44 | СТП К352-80 | Шайба 12.02 | 16 | |
| 21 | 66 | СТП К364-73 | Шайба 12х55 | 14 | |
| 1 | 50 | ГОСТ 6402-70 | Шайба 16 65Г | 8 | |
| 26 | 25 | ГОСТ 6402-70 | Шайба 16 65Г | 11 | |
| 25 | 21 | СТП К444-80 | Шайба 16.02 | 6 | |
| 26 | 27 | ГОСТ 6402-70 | Шайба 20 65Г | 4 | |
| 25 | 16 | СТП К444-80 | Шайба А20.02 | 1 | |
| 11 | 6 | ГОСТ 6402-70 | Шайба 5 65Г.019 | 8 | |
| 6 | 60 | ГОСТ 6402-70 | Шайба 6 65Г.029 | 8 | |
| 42 | 45 | ГОСТ 6402-70 | Шайба 8 65Г.06 | 6 | |
| 16 | 25 | СТП К444-80 | Шайба А12.02 | 6 | |
| 27 | 46 | СТП К444-80 | Шайба А12.02.019 | 6 | |
| 17 | 11 | СТП К444-80 | Шайба А30.02 | 4 | |
| 6 | 48 | СТП К444-80 | Шайба А30.02.029 | 2 | |
| 6 | 47 | СТП К444-80 | Шайба А4.02.029 | 4 | |
| 28 | 51 | СТП К444-80 | Шайба А8.02 | 2 | |
| 19 | 4 | 04081.00.03-01 | Шайба прижимная Æ256 s=3 | 1 | |
| 16 | 18 | 4045.53.720-1 | Шайба пружинная | 1 | |
| 16 | 26 | 4045.53.754 | Шайба стопорная | 3 | |
| 30 | 6 | ГОСТ 3722-81 | Шарик 19,05-100 | 1 | |
| 44 | 7 | ГОСТ 3722-81 | Шарик 3,5-60 | 1 | |
| 45 | 13 | ГОСТ 3722-81 | Шарик 6-20 | 8 | |
| 42 | 37 | ГОСТ 3722-81 | Шарик 7,938-100 | 3 | |
| 6 | 19 | 14036.53.168 | Шарнир | 1 | |
| 21 | 14 | 14010.53.520СБ | Шарнир | 1 | |
| 3 | 1 | 14036.53.959 | Шатун | 1 | |
| 8 | 7 | 14050.53.075 | Шатун | 1 | |
| 31 | 2 | 14036.53.958СБ | Шатун | 1 | |
| 31 | 2 | 14036.53.958СБ | Шатун | ||
| 33 | 1 | 14036.53.959 | Шатун | 1 | |
| 25 | 11 | 14006.53.671-1 | Шестерня | 1 | |
| 6 | 7 | 14036.53.176 | Шкала | 1 | |
| 1 | 4 | 14036.53.078СБ | Шкив Ф 1000 | 1 | |
| 1 | 4 | 14010.53.725СБ | Шкив Ф 710 | 1 | |
| 1 | 4 | 14036.53.020СБ | Шкив Ф 800 | 1 | |
| 18 | 1 | 14010.53.321-1 | Шкив Ф1000 | 1 | |
| 18 | 1 | 14010.53.094-1 | Шкив Ф710 | 1 | |
| 18 | 1 | 14036.53.021 | Шкив Ф800 | 1 | |
| 2 | 36 | 14036.53.546 | Шнур | 1 | |
| 3 | 55 | 14073.53.196-04 | Шпилька (М30) | 8 | |
| 3 | 61 | 14073.53.196 | Шпилька (М30) | 16 | |
| 4 | 67 | 14036.53.942 | Шпилька (М36) | 36 | |
| 5 | 15 | ГОСТ 9066-75 | Шпилька А2М16х85.22/32.40Х.IV.2.06 | 8 | |
| 3 | 59 | ГОСТ 9068-75 | Шпилька А2М16х90.22/32.40Х.IV.2.06 | 8 | |
| 1 | 46 | 14036.53.562 | Шпилька М12 | 24 | |
| 2 | 58 | ГОСТ 22032-76 | Шпилька М12-8gх25.46 | 12 | |
| 27 | 32 | ГОСТ 22032-76 | Шпилька М12-8gх40.46 | 4 | |
| 21 | 79 | ГОСТ 22032-76 | Шпилька М12х40.56 | 9 | |
| 27 | 36 | ГОСТ 22032-76 | Шпилька М16-8gх50.46 | 4 | |
| 4 | 69 | 14073.53.193 | Шпилька М30 | 36 | |
| 4 | 70 | 14073.53.193-04 | Шпилька М30 | 12 | |
| 16 | 17 | 14036.53.932 | Шпилька М36х3 | 6 | |
| 16 | 22 | 14036.53.927 | Шпилька М36х3 | 16 | |
| 1 | 38 | 14036.53.921 | Шпилька М68х4 | 4 | |
| 34 | 3 | 14006.55.204-02 | Шпилька | 1 | |
| 36 | 4 | ГОСТ 397-79 | Шплинт 1,6х50 | 8 | |
| 6 | 56 | ГОСТ 397-79 | Шплинт 2,5х16.029 | 3 | |
| 2 | 62 | ГОСТ 397-79 | Шплинт 2х12 | 4 | |
| 42 | 44 | ГОСТ 397-79 | Шплинт 3,2х20.06 | 3 | |
| 27 | 47 | ГОСТ 397-79 | Шплинт 3,2х25.019 | 2 | |
| 17 | 16 | ГОСТ 397-79 | Шплинт 3,2х32 | 2 | |
| 8 | 10 | ГОСТ 397-79 | Шплинт 3,2х32.06 | 1 | |
| 25 | 14 | ГОСТ 397-79 | Шплинт 4х40 | 1 | |
| 12 | 5 | ГОСТ 397-97 | Шплинт 4х40.019 | 1 | |
| 13 | 6 | ГОСТ 397-79 | Шплинт 5х32.019 | 2 | |
| 1 | 53 | ГОСТ 397-79 | Шплинт 6.3х45 | 4 | |
| 20 | 5 | ГОСТ 8790-79 | Шпонка 45х25х280 | 2 | |
| 25 | 4 | ГОСТ 23360-78 | Шпонка 8х7х28 | 2 | |
| 6 | 46 | 0.11306-013 | Штифт 4u8х10.05 | 1 | |
| 6 | 53 | 0.11308-15 | Штифт 6u8х14.05 | 2 | |
| 6 | 51 | 0.11308-21 | Штифт 6u8х25.05 | 1 | |
| 25 | 24 | ГОСТ 3129-70 | Штифт 8х40.40 | 2 | |
| 25 | 22 | ГОСТ 3129-70 | Штифт 8х60.40 | 2 | |
| 8 | 3 | 14036.53.259 | Шток | 1 | |
| 12 | 2 | 14010.53.879 | Шток | 1 | |
| 31 | 1 | 14036.53.308СБ | Шток ползуна | 1 | |
| 32 | 1 | 14036.53.974 | Шток ползуна | 1 | |
| 4 | 14 | 14010.53.880СБ | Шток поршня | 3 | |
| 26 | 11 | 14036.53.777 | Штуцер | 1 | |
| 30 | 1 | 14036.53.481 | Штуцер | 1 | |
| 42 | 31 | 14006.55.132 | Штуцер | 1 | |
| 45 | 8 | 14006.55.253 | Штуцер | 1 | |
| 46 | 4 | СТП А213-86 | Штуцер 12-R3/8 | 6 | |
| 21 | 55 | 0.11251-02 | Штуцер 20-R3/4 | 8 | |
| 28 | 18 | СТП А213-86 | Штуцер 20-R3/4 | 10 | |
| 1 | 48 | CТП А213-86 | Штуцер 20-Rc 3 /4 | 10 | |
| 6 | 12 | 14010.53.301-1 | Эксцентрик | 1 | |
