54024.53.055 КДС Russia UNBT-1180L Triplex Mud Pump Parts List Manual Насос буровой трехпоршневой УНБТ-1180L1 Каталог деталей и сборочных единиц
| Насос буровой трехпоршневой УНБТ-1180L1 Каталог деталей и сборочных единиц 54024.53.055 КДС |
|||
| Насос буровой трехпоршневой УНБТ-1180L1 Каталог деталей и сборочных единиц 54024.53.055 КДС | |||
| Оглавление каталога | |||
| № группы подгруппы | Наименование | № страницы | |
| 1 . | 54024.53.055 Обложка | 2 | |
| 2 . | 54024.53.055 Насос буровой трехпоршневой УНБТ-1180L1 | 3 | |
| 2 . 1. | 54005.53.500 Система подачи охлаждающей жидкости | 10 | |
| 2 .2. | 54025.53.100 Блок гидравлический | 14 | |

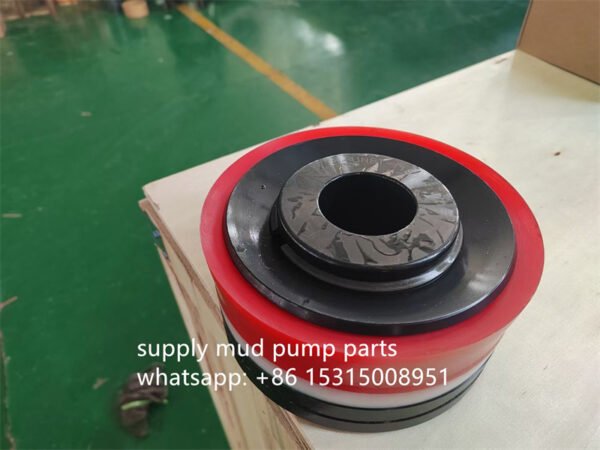

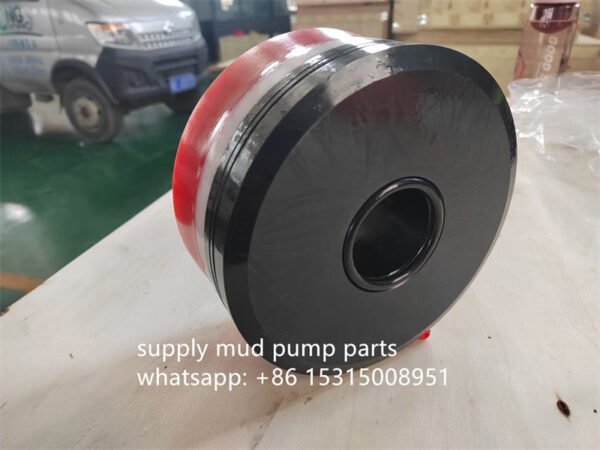

| 2.2.5. | 54025.53.120Поршень | 19 | |
| 2.2.9. | 54025.53.150Клапан | 21 | |
| 2.2.10. | 54025.53.160Крышка клапана | 23 | |
| 2.2.11. | 54025.53.170Предохранитель манометра | 25 | |
| 2.2.12. | 54025.53.170-05Предохранитель манометра | 27 | |
| 2.2.14. | 54025.53.190-01Хомут | 29 | |
| 2.2.15. | 54025.53.200Клапан предохранительный КП50-400 | 31 | |
| 2.2.15.3. | 54025.53.210Механизм затворный | 36 | |
| 2.2.17. | 54025.53.290Хомут | 38 | |
| 2.3. | 54025.53.300 Вал трансмиссионный | 40 | |
| 2.4. | 54025.53.320 Колпак вентиляционный | 42 | |
| 2.8. | 54025.53.400Механизм кривошипно-ползунный | 44 | |
| 2.8.3. | 54025.53.440Шатун | 48 | |
| 2.8.6. | 54025.53.460Шток ползуна | 50 | |
| 2.10. | 54025.53.500Пневмокомпенсатор | 52 | |
| 2.11. | 54025.53.530Система смазки | 54 | |
| 2.11.3. | 54025.53.550Фильтр | 56 | |
| 2.11.5. | 54025.53.570Насосная установка | 58 | |
| 2.15. | 54025.53.600Блок распределения | 60 | |
| 2.15.1. | 54025.53.610Трубопроводы системы смазки | 62 | |
| 2.16. | 54025.53.700Станина | 64 | |
| 2.16.11. | 54025.53.790Уплотнение штока ползуна | 69 | |
| 3 . | 54025.55.056Приспособление для сборки клапана | 71 | |
| 4 . | 54025.55.025Гидродомкрат М68х4 | 72 | |
| 5 . | 54025.55.070Приспособление для крепления поршня на штоке | 74 | |
| 6 . | 54025.55.045Приспособление для установки и извлеченияцилиндровых втулок | 76 | |
| 7 . | 54025.55.060Гидросъемник | 78 | |
| 8 . | 54025.55.200Гидродомкрат | 80 | |
| 9 . | 54025.55.100Ручной гидравлический агрегат | 82 | |
| 10 . | 54025.55.130Насос плунжерный | 84 | |
| 11 . | 54025.55.110Муфта быстроразъемная | 88 | |
| 12 . | 54025.55.145Клапан предохранительный | 90 | |
| 13 . | 54024.55.057Приспособление для извлечения поршня соштоком | 92 | |
| 14 . | 54025.55.015Воздухопровод | 93 | |
| 15 . | 54025.55.040Приспособление для установки хомута | 95 | |
| 16 . | 54025.55.010Съемник пальца | 97 | |
| 17 . | 54024.55.005Опора | 99 | |
| УРБО | Стр. № 1 | ||
| обозначение | наименование | ||
| 54024.53.055 | Насос буровой трехпоршневой УНБТ-1180L1 | ||
| № позиции | № детали | Наименование | кол-во |
| 1 | 54005.53.500 | Система подачи охлаждающей жидкости | 1 |
| 2 | 54025.53.100 | Блок гидравлический | 1 |
| 3 | 54025.53.300 | Вал трансмиссионный | 1 |
| 4 | 54025.53.320 | Колпак вентиляционный | 1 |
| 5 | 54025.53.340 | Прокладка | 1 |
| 6 | 54025.53.345 | Прокладка | 2 |
| 7 | 54025.53.347 | Рамка | 2 |
| 8 | 54025.53.400 | Механизм кривошипно-ползунный | 1 |
| 9 | 54025.53.470 | Крышка | 1 |
| 10 | 54025.53.500 | Пневмокомпенсатор | 1 |
| 11 | 54025.53.530 | Система смазки | 1 |
| 12 | 54025.53.580 | Стойка | 1 |
| 13 | 54025.53.590 | Угольник в сборе | 1 |
| 14 | 54025.53.595 | Крышка | 2 |
| 15 | 54025.53.600 | Блок распределения | 1 |
| 16 | 54025.53.700 | Станина | 1 |
| 17 | 44024.53.201 | Угольник | 1 |
| 18 | 54005.53.010 | Табличка | 1 |
| 19 | 54025.53.001 | Шайба | 1 |
| 20 | 54025.53.002 | Прокладка | 1 |
| 21 | 54025.53.003 | Стопор | 4 |
| 22 | 54025.53.004 | Крышка | 1 |
| 23 | 54025.53.005 | Болт М12 | 4 |
| 24 | 54025.53.006 | Стекло | 2 |
| 25 | 54025.53.007 | Шпилька М12 | 24 |
| 26 | 54025.53.008 | Прокладка | 4 |
| 27 | 54025.53.009 | Крышка | 2 |
| 28 | 54025.53.010 | Шпилька М30 | 16 |
| 29 | 54025.53.011 | Табличка | 1 |
| 30 | 54025.53.012 | Шпилька М68х4 | 4 |
| 31 | 54025.53.013 | Гайка М68х4 | 4 |
| 32 | 54025.53.015 | Манжета | 3 |
| 33 | 54025.53.016 | Прокладка | 1 |
| 34 | 54025.53.018 | Подкладка 0,25х110х120 | 6 |
| 35 | 54025.53.019 | Подкладка 0,36х110х120 | 6 |
| 36 | 44035.11.028-06 | Наконечник 1-32 (G1 1/4).06 | 1 |
| 37 | 54025.53.021 | Футорка переходная 32х20 | 1 |
| 38 | 54025.53.022 | Футорка G3/4xRc3/4 | 1 |
| 39 | 54025.53.023 | Ниппель двойной G11/4 | 1 |
| 40 | 54025.53.024 | Труба 28х4 | 1 |
| 41 | 54025.53.025 | Штуцер R1 1/4 G1 1/4 | 1 |
| 42 | 54025.53.035 | Шайба сферическая | 4 |
| 43 | 54025.53.036 | Шайба | 4 |
| 54024.53.055 КДС | Стр. № 4 | ||
| 44 | 54025.53.385-02 | Кольцо уплотнительное | 3 |
| 45 | 54025.53.537 | Футорка G1 1/4 / Rc1 1/4 | 1 |
| 46 | 54027.53.139 | Бонка М6 | 5 |
| 47 | 5001030600000030 | Болт с шестигранной головкой ГОСТ Р ИСО 4014 -М12х60-10.9-A2P | 4 |
| 48 | 5001030600000083 | Болт с шестигранной головкой ГОСТ Р ИСО 4014 -М36х140-10.9-A3P | 4 |
| 49 | 5002020500000013 | Гайка шестигранная нормальная ГОСТ ISO 4032 -М30-10-A2P | 16 |
| 50 | 5002020500000015 | Гайка шестигранная нормальная ГОСТ ISO 4032 -М36-10-A2P | 4 |
| 51 | 5002020500000005 | Гайка шестигранная нормальная ГОСТ ISO 4032 -М12-10-A3P | 40 |
| 52 | 5002030400000004 | Гайка шестигранная низкая ГОСТ ISO 4035 – М12-05-A3P | 4 |
| 53 | 5002072000000035 | Контргайка Ц-20 ГОСТ 8961-75 | 2 |
| 54 | 5002072000000037 | Контргайка Ц-32 ГОСТ 8961-75 | 1 |
| 55 | 5002072000000038 | Контргайка Ц-40 ГОСТ 8961-75 | 2 |
| 56 | 5003010100000045 | Шайба 16 65Г 019 ГОСТ 6402-70 | 2 |
| 57 | 5003020100000070 | Шайба А.12.02.Ст3.019 ГОСТ 6958-78 | 24 |
| 58 | 5004040100000072 | Винт М5-6gх10.58.019 ГОСТ 17473-80 | 8 |
| 59 | 5004070100000041 | Винт с шестигранной головкой ГОСТ Р ИСО 4017 -М16х35-10.9-A3P | 2 |
| 60 | 5004070100000051 | Винт с шестигранной головкой ГОСТ Р ИСО 4017 -М12х20-5.6-A3P | 12 |
| 61 | 5007010100000044 | Шпилька М12-8gх25.46.019 ГОСТ 22032-76 | 12 |
| 62 | 5008010000000072 | Шплинт 10х100.019 ГОСТ 397-79 | 4 |
| 63 | 5008010000000090 | Шплинт 6,3х45.019 ГОСТ 397-79 | 4 |
| 64 | 9018080010000023 | Угольник 90°-1-Ц-20 ГОСТ 8946-75 | 1 |
| 65 | 9018080010000026 | Угольник 90°-1-Ц-32 ГОСТ 8946-75 | 1 |
| 66 | 9022080010000002 | Пружина тарельчатая II-2-3-80х40х4,0х2,0 Хим.Фос.прмГОСТ 3057-90 | 4 |
| 67 | 2106010060000171 | Рукав РВД 16-100-2650-0,2-24/24-R3/4/R3/4-ХЛ 41.77385ИТТ | 1 |
| 68 | 2106010060000170 | Рукав РВД 16-100-1200-0,2-24/24-R3/4/R3/4-ХЛ 41.77385ИТТ | 1 |
| 69 | 2106010060000175 | Рукав РВД 32-50-1300-0,4-24/24-R1 1/4/R1 1/4-ХЛ 41.77385ИТТ | 1 |
| 70 | 2106010060000181 | Рукав РВД 16-100-1800-0,2-24/24-R3/4/R3/4-ХЛ 41.77385ИТТ | 2 |
| 71 | 5004120000000082 | Винт с шестигранной головкой DIN EN ISO 4017 -М30х65-Sk-10.9-A3P | 3 |
| 72 | 5004120000000115 | Винт с шестигранной головкой DIN EN ISO 4017 -М12х30-Sk-10.9-A3P | 32 |
| 73 | 5004120000000122 | Винт с шестигранной головкой DIN EN ISO 4017 -М16х50-Sk-10.9-A3P | 42 |
| 74 | 9018010000000004 | М16х50-Sk-10.9-A3P | 1 |
| 75 | 1011010000000042 | Проволока 2,0-О-Ч ГОСТ 3282-74 | 10,5 |
| обозначение | наименование | ||
| 54005.53.500 | Система подачи охлаждающей жидкости | ||
| № позиции | № детали | Наименование | кол-во |
| 1 | 54024.53.400 | Бак в сборе | 1 |
| 2 | 54005.53.460 | Коллектор | 1 |
| 3 | 54005.53.470 | Коллектор | 1 |
| 4 | 54005.53.480 | Крышка | 3 |
| 5 | 54005.53.485 | Сливная втулка | 1 |
| 6 | 54005.53.502 | Пластина 2Н-I-МБС-С1-5 ГОСТ 7338-90 | 1 |
| 7 | 54005.53.503 | Стойка | 1 |
| 8 | 54005.53.504 | Стойка | 1 |
| 9 | 54005.53.505 | Штуцер | 1 |
| 10 | 54005.53.506 | Пластина 2Н-I-ТМКЩ-С1-5 ГОСТ 7338-90 | 1 |
| 11 | 54005.53.507 | Фланец | 1 |
| 12 | 54005.53.508 | Переходник G1/2хRc1/2 | 3 |
| 13 | 54005.53.509 | Скоба 42 | 2 |
| 14 | 54005.53.510 | Лист ДПРНМ 2х300х1000 М1 ГОСТ 1173-2006 | 1 |
| 15 | 54005.53.511 | Пластина 2Н-I-МБС-С1-5 ГОСТ 7338-90 | 1 |
| 16 | 54005.53.513 | Пластина 2Н-I-МБС-С1-2 ГОСТ 7338-90 | 2 |
| 17 | 54005.53.514 | Бонка М20 | 4 |
| 18 | 2101010010000154 | Кольцо 115-125-58-2-2 ГОСТ 9833-73 | 1 |
| 19 | 5001030600000038 | Болт с шестигранной головкой ГОСТ Р ИСО 4014 -М16х65-10.9-A2P | 4 |
| 20 | 5002020100000059 | Гайка М12-6H.12.40Х.019 ГОСТ 5915-70 | 4 |
| 21 | 5002020100000062 | Гайка М16-6H.12.40Х.019 ГОСТ 5915-70 | 8 |
| 22 | 5002020100000070 | Гайка М10-6H.12.40Х.019 ГОСТ 5915-70 | 4 |
| 23 | 5002072000000037 | Контргайка Ц-32 ГОСТ 8961-75 | 3 |
| 24 | 5002072000000041 | Контргайка Ц-15 ГОСТ 8961-75 | 3 |
| 25 | 5002140000000032 | Гайка 2М16-6Н.5.019 ГОСТ 15525-70 | 3 |
| 26 | 5003010100000045 | Шайба 16 65Г 019 ГОСТ 6402-70 | 11 |
| 27 | 5003010100000047 | Шайба 20 65Г 019 ГОСТ 6402-70 | 4 |
| 28 | 5003010100000054 | Шайба 10 65Г 019 ГОСТ 6402-70 | 4 |
| 29 | 5003010100000055 | Шайба 12 65Г 019 ГОСТ 6402-70 | 4 |
| 30 | 5004070100000040 | Винт с шестигранной головкой ГОСТ Р ИСО 4017 -М16х30-10.9-A3P | 3 |
| 31 | 5004070100000073 | Винт с шестигранной головкой ГОСТ Р ИСО 4017 -М10х30-10.9-A3P | 4 |
| 32 | 5004070100000077 | Винт с шестигранной головкой ГОСТ Р ИСО 4017 -М20х55-10.9-A9P | 4 |
| 33 | 5007010100000014 | Шпилька М16-6gх50.56.019 ГОСТ 22032-76 | 4 |
| 34 | 5007010100000023 | Шпилька М12-6gх40.56.019 ГОСТ 22032-76 | 4 |
| 35 | 9018080010000038 | Угольник 90°-1-32 ГОСТ 8946-75 | 2 |
| 36 | 2106010060000437 | Рукав РНД 32-4,8-750-0,42-78/78-G1 1/4/G1 1/4-ХЛ1 41.77385ИТТ | 1 |
| 37 | 9006010040000014 | Агрегат электронасосный СМ80-50-200а/4-СД-УХЛ4 2,2кВтТУ 3631-023-00217923-95 | 1 |
| 38 | 9015010000000078 | Манометр ДМ8008-ВУ Рр=4кгс/см2 ТУ4212-003-42368375-01 | 1 |
| 39 | 9018010000000011 | Вентиль 15Б 1БК Ду=15 ТУ 26-07-1392-86 | 3 |
| 40 | 2106010060000258 | Рукав РНД 16-4,8-1100-0,2-24/24-R1/2/R1/2-ХЛ 41.77385ИТТ | 3 |
| обозначение | наименование | ||
| 54025.53.100 | Блок гидравлический | ||
| № позиции | № детали | Наименование | кол-во |
| 1 | 54025.53.101 | Болт М24 | 12 |
| 2 | 54025.53.110 | Коробка гидравлическая с табличкой | 3 |
| 3 | 54025.53.115 | Коробка гидравлическая с табличкой | 3 |
| 4 | 54025.53.117 | Сливной патрубок | 1 |
| 5 | 54025.53.120 | Поршень | 0 |
| 6 | 54025.53.125 | Подвод СОЖ | 3 |
| 7 | 54025.53.130 | Пневмокомпенсатор ПК 50-6 | 1 |
| 8 | 54025.53.140 | Пневмокомпенсатор ПК 50-6 | 1 |
| 9 | 54025.53.150 | Клапан | 6 |
| 10 | 54025.53.160 | Крышка клапана | 6 |
| 11 | 54025.53.170 | Предохранитель манометра | 1 |
| 12 | 54025.53.170-05 | Предохранитель манометра | 1 |
| 13 | 54025.53.180 | Отбойник | 3 |
| 14 | 54025.53.190-01 | Хомут | 3 |
| 15 | 54025.53.200 | Клапан предохранительный КП50-400 | 1 |
| 16 | 54025.53.270 | Коллектор нагнетательный | 1 |
| 17 | 54025.53.290 | Хомут | 3 |
| 18 | 44040.53.034-01 | Втулка цилиндровая биметаллическая ф180 | 3 |
| 19 | 54025.53.280 | Коллектор приемный | 1 |
| 20 | 54025.53.352 | Винт | 6 |
| 21 | 44013.53.079 | Втулка опорная | 3 |
| 22 | 44024.53.216 | Фланец | 6 |
| 23 | 54005.53.440 | Пластина 2Н-I-МБС-С1-3 ГОСТ 7338-90 | 3 |
| 24 | 54025.53.351 | Лист ДПРНМ 2х300х1000 М1 ГОСТ 1173-2006 | 2 |
| 25 | 54025.53.353 | Кольцо подкладное | 12 |
| 26 | 54025.53.354 | Кольцо уплотнительное | 6 |
| 27 | 54025.53.355 | Фланец | 4 |
| 28 | 54025.53.356 | Шпилька М30 | 72 |
| 29 | 54025.53.356-04 | Шпилька М30 L225 | 12 |
| 30 | 54025.53.357 | Переходник | 2 |
| 31 | 54025.53.358 | Прокладка | 4 |
| 32 | 54025.53.359 | Шайба | 3 |
| 33 | 54025.53.361 | Фланец | 1 |
| 34 | 54025.53.362 | Шайба | 40 |
| 35 | 54025.53.363 | Шпилька М16 | 8 |
| 36 | 54025.53.364 | Втулка | 1 |
| 37 | 54025.53.366 | Гайка накидная | 1 |
| 38 | 54025.53.367 | Пробка G 1 1/4 | 2 |
| 39 | 54025.53.369 | Болт М10х25 | 16 |
| 40 | 54025.53.371 | Пластина 2Н-I-ТМКЩ-С1-3 ГОСТ 7338-90 | 5 |
| 41 | 54025.53.372 | Прокладка | 5 |
| 42 | 54025.53.373 | Прокладка | 2 |
| 43 | 54025.53.374 | Кольцо 140x150x2 | 18 |
| 44 | 54025.53.375 | Кольцо | 1 |
| 45 | 54025.53.376 | Шпилька М24 | 1 |
| 46 | 54025.53.377 | Отвод | 1 |
| 47 | 54025.53.378 | Фланец нажимной | 3 |
| 48 | 54025.53.379 | Гайка М30 | 54 |
| 49 | 54025.53.380 | Винт М8 | 12 |
| 50 | 54025.53.381 | Переходник | 1 |
| 51 | 54025.53.382 | Шпилька М30 | 36 |
| 52 | 54025.53.383 | Шпилька М30 | 18 |
| 53 | 54025.53.384 | Лист Б-ПН-4х1500х6000 ГОСТ 19903-74/Ст3сп5-св ГОСТ14637-89 | 2 |
| 54 | 54025.53.385-01 | Кольцо уплотнительное | 3 |
| 55 | 54025.53.386 | Шток | 3 |
| 56 | 54025.53.387 | Вставка | 3 |
| 57 | 54025.53.388 | Шпилька М42х3 | 3 |
| 58 | 54025.53.389-01 | Кольцо гидрозатвора | 3 |
| 59 | 54025.53.390 | Корпус цилиндровой втулки | 3 |
| 60 | 54025.53.391 | Втулка | 3 |
| 61 | 54025.53.392 | Угольник Rc2/Rc2 | 1 |
| 62 | 54025.53.401 | Болт М20х45 | 40 |
| 63 | 54025.53.510 | Прокладка 17/10-2 | 2 |
| 64 | 54025.53.104 | Гайка М30х2 | 3 |
| 65 | 2101010010000157 | Кольцо 140-150-58-2-2 ГОСТ 9833-73 | 9 |
| 66 | 5001030600000043 | Болт с шестигранной головкой ГОСТ Р ИСО 4014 -М16х110-10.9-A2P | 4 |
| 67 | 5001030600000049 | Болт с шестигранной головкой ГОСТ Р ИСО 4014 -М20х80-10.9-A3P | 12 |
| 68 | 5002020500000011 | Гайка шестигранная нормальная ГОСТ ISO 4032 -М24-10-A3P | 3 |
| 69 | 5002020500000013 | Гайка шестигранная нормальная ГОСТ ISO 4032 -М30-10-A2P | 135 |
| 70 | 5002020500000010 | Гайка шестигранная нормальная ГОСТ ISO 4032 -М20-10-A3P | 12 |
| 71 | 5002060200000005 | Гайка 7003-0309 Ц15 хр. ГОСТ 8918-69 | 3 |
| 72 | 5002072000000039 | Контргайка Ц-50 ГОСТ 8961-75 | 1 |
| 73 | 5002080100000014 | Гайка АМ16-6H.40.III.019 ГОСТ 9064-75 | 12 |
| 74 | 5003010100000045 | Шайба 16 65Г 019 ГОСТ 6402-70 | 4 |
| 75 | 5003080000000010 | Шайба 7019-0397 Ц15.хр ГОСТ 13438-68 | 1 |
| 76 | 5003090000000014 | Шайба 7019-0417 Ц15.хр ГОСТ 13439-68 | 1 |
| 77 | 5008010000000100 | Шплинт 4х32.019 ГОСТ 397-79 | 3 |
| 78 | 9018010000000074 | Вентиль 15С 13БК1 Ду=6 ТУ 26-07-1380-85 | 4 |
| 79 | 9018030010000056 | Затвор дисковый с рукояткой DN50 41.13351 ИТТ | 1 |
| 80 | 1011010000000041 | Проволока 1,6-О-Ч ГОСТ 3282-74 | 1,3 |
| обозначение | наименование | ||
| 54025.53.120 | Поршень | ||
| № позиции | № детали | Наименование | кол-во |
| 1 | 54025.53.121 | Манжета | 1 |
| 2 | 54025.53.122 | Сердечник | 1 |
| 3 | 2101010010000167 | Кольцо 055-060-30-2-2 ГОСТ 9833-73 | 1 |
| обозначение | наименование | ||
| 54025.53.150 | Клапан | ||
| № позиции | № детали | Наименование | кол-во |
| 1 | 54025.53.151 | Стакан | 1 |
| 2 | 54025.53.152 | Втулка | 1 |
| 3 | 54025.53.153 | Клапан | 1 |
| 4 | 54025.53.154-1 | Седло | 1 |
| 5 | 54025.53.155 | Гайка | 1 |
| 6 | 54025.53.156 | Уплотнение клапана | 1 |
| 7 | 54025.53.157 | Пружина | 1 |
| обозначение | наименование | ||
| 54025.53.160 | Крышка клапана | ||
| № позиции | № детали | Наименование | кол-во |
| 1 | 54025.53.161 | Кожух | 1 |
| 2 | 54025.53.393 | Крышка с ручкой | 1 |
| 3 | 54025.53.166 | Стакан | 1 |
| 4 | 5004050300000022 | Винт с потайной головкой ГОСТ Р ИСО 2009 -М8х20-4.8-A2P | 6 |
| обозначение | наименование | ||
| 54025.53.170 | Предохранитель манометра | ||
| № позиции | № детали | Наименование | кол-во |
| 1 | 14010.53.826 | Диафрагма | 1 |
| 2 | 14077.53.031 | Корпус | 1 |
| 3 | 54025.53.169 | Кольцо 60х70х2 | 1 |
| 4 | 54025.53.173 | Кольцо запорное | 1 |
| 5 | 54025.53.176 | Фланец | 1 |
| 6 | 54025.53.177 | Корпус | 1 |
| 7 | 54025.53.178 | Кольцо 16х20х1,5 | 1 |
| 8 | 54027.53.078 | Прокладка 18/12-2 | 1 |
| 9 | 2101010010000168 | Кольцо 060-070-58-2-2 ГОСТ 9833-73 | 1 |
| 10 | 2101010010000177 | Кольцо 016-020-25-2-2 ГОСТ 9833-73 | 1 |
| 11 | 5002020100000062 | Гайка М16-6H.12.40Х.019 ГОСТ 5915-70 | 8 |
| 12 | 5004020300000014 | Винт с низкой цилиндрической головкой ГОСТ Р ИСО 1207 -М8х16-4.8-A2P | 4 |
| 13 | 5004030100000071 | Винт М8-6gх10.14Н.019 ГОСТ 1476-93 | 1 |
| 14 | 5007030000000040 | Шпилька А2М16-6gх85 22/32 40Х.IV.2.019 ГОСТ 9066-75 | 8 |
| 15 | 2202020090000001 | Масло трансформаторное Т-750 ГОСТ 982-80 | 0,2 |
| 16 | 14010.53.824 | Дроссель | 1 |
| 17 | 14010.53.851 | Гайка | 1 |
| 18 | 9015010000000001 | Манометр виброустойчивый тип ДМ8008-ВУ Рр=10кгс/см2 срадиальным штуцером ТУ 4212-003-42368375-01 | 1 |
| обозначение | наименование | ||
| 54025.53.170-05 | Предохранитель манометра | ||
| № позиции | № детали | Наименование | кол-во |
| 1 | 14010.53.826 | Диафрагма | 1 |
| 2 | 14077.53.031 | Корпус | 1 |
| 3 | 54025.53.169 | Кольцо 60х70х2 | 1 |
| 4 | 54025.53.173 | Кольцо запорное | 1 |
| 5 | 54025.53.176 | Фланец | 1 |
| 6 | 54025.53.177 | Корпус | 1 |
| 7 | 54025.53.178 | Кольцо 16х20х1,5 | 1 |
| 8 | 54027.53.078 | Прокладка 18/12-2 | 1 |
| 9 | 2101010010000168 | Кольцо 060-070-58-2-2 ГОСТ 9833-73 | 1 |
| 10 | 2101010010000177 | Кольцо 016-020-25-2-2 ГОСТ 9833-73 | 1 |
| 11 | 5002020100000062 | Гайка М16-6H.12.40Х.019 ГОСТ 5915-70 | 8 |
| 12 | 5004020300000014 | Винт с низкой цилиндрической головкой ГОСТ Р ИСО 1207 -М8х16-4.8-A2P | 4 |
| 13 | 5004030100000071 | Винт М8-6gх10.14Н.019 ГОСТ 1476-93 | 1 |
| 14 | 5007030000000040 | Шпилька А2М16-6gх85 22/32 40Х.IV.2.019 ГОСТ 9066-75 | 8 |
| 15 | 2202020090000001 | Масло трансформаторное Т-750 ГОСТ 982-80 | 0,2 |
| 16 | 14010.53.824 | Дроссель | 1 |
| 17 | 14010.53.851 | Гайка | 1 |
| 18 | 9015010000000008 | Манометр виброустойчивый тип ДМ8008-ВУ Р=600кгс/см2 срадиальным штуцером ТУ 4212-003-42368375-01 | 1 |
| обозначение | наименование | ||
| 54025.53.190-01 | Хомут | ||
| № позиции | № детали | № позиции | кол-во |
| 1 | 54025.53.195-01 | Полухомут | 1 |
| 2 | 54025.53.196-01 | Полухомут | 1 |
| 3 | 54025.53.194-01 | Болт М16 | 2 |
| 4 | 54025.53.193-01 | Палец | 2 |
| 5 | 54025.53.192-01 | Планка | 1 |
| 6 | 5002020100000062 | Гайка М16-6H.12.40Х.019 ГОСТ 5915- | 2 |
| 7 | 5008010000000096 | Шплинт 5х32.019 ГОСТ 397-79 | 2 |
| 8 | 5003080000000009 | Шайба 7019-0395 Ц15.хр ГОСТ 13438-68 | 4 |
| 9 | 5003090000000012 | Шайба 7019-0415 Ц15.хр ГОСТ 13439-68 | 4 |
| 10 | 5001050200000004 | Рым-болт М10.019 ГОСТ 4751-73 | 2 |
| обозначение | наименование | ||
| 54025.53.200 | Клапан предохранительный КП50-400 | ||
| № позиции | № детали | Наименование | кол-во |
| 1 | 54025.53.201 | Корпус | 1 |
| 2 | 54025.53.206 | Отвод | 1 |
| 3 | 54025.53.210 | Механизм затворный | 1 |
| 4 | 54025.53.220 | Кожух | 1 |
| 5 | 54025.53.230 | Траверса | 1 |
| 6 | 54025.53.235 | Кольцо | 2 |
| 7 | 54025.53.236 | Фланец | 1 |
| 8 | 54025.53.237 | Пружина | 2 |
| 9 | 54025.53.238 | Ось | 1 |
| 10 | 54025.53.239 | Кольцо | 2 |
| 11 | 54025.53.240 | Втулка | 2 |
| 12 | 54025.53.241 | Винт | 1 |
| 13 | 54025.53.242 | Гайка | 2 |
| 14 | 54025.53.243 | Шайба | 4 |
| 15 | 54024.53.244 | Эксцентрик | 1 |
| 16 | 54025.53.245 | Рукоятка | 1 |
| 17 | 54025.53.246 | Пружина | 1 |
| 18 | 54025.53.247 | Шарнир | 1 |
| 19 | 54025.53.248 | Стержень | 1 |
| 20 | 54025.53.249 | Втулка | 2 |
| 21 | 54025.53.250 | Стержень | 2 |
| 22 | 54025.53.251 | Указатель | 1 |
| 23 | 54025.53.252 | Шкала | 1 |
| 24 | 54025.53.253 | Рычаг | 1 |
| 25 | 54025.53.254 | Винт | 1 |
| 26 | 54025.53.255 | Винт | 1 |
| 27 | 54025.53.256 | Ниппель | 1 |
| 28 | 54025.53.257 | Болт стопорный | 2 |
| 29 | 54025.53.258 | Кольцо | 1 |
| 30 | 54025.53.259 | Стакан | 1 |
| 31 | 54025.53.260 | Стакан | 1 |
| 32 | 54025.53.261 | Платик | 1 |
| 33 | 54025.53.169 | Кольцо 60х70х2 | 3 |
| 34 | 54025.53.263 | Ось | 1 |
| 35 | 54025.53.264 | Переходник | 1 |
| 36 | 54025.53.265 | Ось | 1 |
| 37 | 54025.53.266 | Болт М24 | 4 |
| 38 | 54025.53.267 | Ось | 1 |
| 39 | 54025.53.268 | Тяга | 1 |
| 40 | 54025.53.269 | Скоба 14 | 1 |
| 41 | 5004120000000094 | Винт с шестигранной головкой DIN EN ISO 4017 -М6х16-Sk-10.9-A2P | 4 |
| 42 | 5004070100000044 | Винт с шестигранной головкой ГОСТ Р ИСО 4017 -М10х16-5.6-A3P | 1 |
| 43 | 5004070100000105 | Винт с шестигранной головкой ГОСТ Р ИСО 4017 -М6х16-10.9-A2P | 8 |
| 44 | 5002030300000021 | Гайка М30х2-6H.10.40Х.019 ГОСТ 5916-70 | 3 |
| 45 | 5002020100000068 | Гайка М8-6H.12.40Х.019 ГОСТ 5915-70 | 2 |
| 46 | 5003040100000024 | Шайба 10.02.Ст3.019бцв ГОСТ 9649-78 | 3 |
| 47 | 5003060100000126 | Шайба А.4.02.Ст3.019 ГОСТ 11371-78 | 4 |
| 48 | 5003060100000097 | Шайба А.30.02.Ст3.019 ГОСТ 11371-78 | 2 |
| 49 | 5004040100000071 | Винт М5-6gх8.58.019 ГОСТ 17473-80 | 4 |
| 50 | 5103010022000013 | Кольцо А60.60С2А.Кд9.хр ГОСТ 13940-86 | 1 |
| 51 | 5008010000000104 | Шплинт 2,5х16.019 ГОСТ 397-79 | 3 |
| 52 | 5009010200000040 | Штифт 2.4х10.Хим. Окс. прм. ГОСТ 3128-70 | 1 |
| 53 | 5009010200000063 | Штифт 2.6х14.Хим. Окс. прм. ГОСТ 3128-70 | 2 |
| 54 | 5009010200000064 | Штифт 2.6х25.Хим. Окс. прм. ГОСТ 3128-70 | 1 |
| 55 | 8109040010000005 | Пломба 2-14-1 ГОСТ 18677-73 | 2 |
| 56 | 2101010010000175 | Кольцо 044-052-46-2-2 ГОСТ 9833-73 | 1 |
| 57 | 2101010010000166 | Кольцо 050-060-58-2-2 ГОСТ 9833-73 | 1 |
| 58 | 2101010010000168 | Кольцо 060-070-58-2-2 ГОСТ 9833-73 | 3 |
| 59 | 1011010000000039 | Проволока 1,0-О-Ч ГОСТ 3282-74 | 0,8 |
| 60 | 1011010000000041 | Проволока 1,6-О-Ч ГОСТ 3282-74 | 1,2 |
| 61 | 54024.04.085 | Выключатель путевой ВПВ-1А11У1 Комплект | 1 |
| обозначение | наименование | ||
| 54025.53.210 | Механизм затворный | ||
| № позиции | № детали | Наименование | кол-во |
| 1 | 54025.53.211 | Шатун | 1 |
| 2 | 54025.53.212 | Кривошип | 1 |
| 3 | 54025.53.213 | Ось | 2 |
| 4 | 54025.53.214 | Втулка | 1 |
| 5 | 54025.53.215 | Гайка М12 | 1 |
| 6 | 54025.53.216 | Шток | 1 |
| 7 | 54025.53.217 | Манжета | 1 |
| 8 | 54025.53.218 | Кольцо 35х45х3,3 | 1 |
| 9 | 2101020010100018 | Манжета 1-45х35-6 ГОСТ 14896-84 | 1 |
| 10 | 5008010000000109 | Шплинт 3,2х32.019 ГОСТ 397-79 | 1 |
| обозначение | наименование | ||
| 54025.53.290 | Хомут | ||
| № позиции | № детали | Наименование | кол-во |
| 1 | 44040.53.029 | Полухомут | 1 |
| 2 | 44041.53.102 | Полухомут | 1 |
| 3 | 54025.53.293 | Пружина | 2 |
| 4 | 54025.53.294 | Гайка М24 с буртиком | 2 |
| 5 | 5001010100000041 | Болт С.М24-8gх125.109.40Х.019 ГОСТ 3033-79 | 2 |
| 6 | 5002030100000039 | Гайка М24-6H.10.40Х.019 ГОСТ 5916-70 | 2 |
| 7 | 5008010000000096 | Шплинт 5х32.019 ГОСТ 397-79 | 2 |
| 8 | 5109300000000003 | Ось 6-20h11х70.40.Ц15.хр ГОСТ 9650-80 | 2 |
| обозначение | наименование | ||
| 54025.53.300 | Вал трансмиссионный | ||
| № позиции | № детали | Наименование | кол-во |
| 1 | 54025.53.310 | Втулка | 2 |
| 2 | 54025.53.315 | Колпак | 1 |
| 3 | 14006.53.437 | Крышка | 2 |
| 4 | 14006.53.596-1 | Стакан | 1 |
| 5 | 4006.53.597-1 | Стакан | 1 |
| 6 | 44013.53.111 | Вал-шестерня | 1 |
| 7 | 54025.53.302 | Фланец | 1 |
| 8 | 54025.53.303 | Кольцо | 2 |
| 9 | 54025.53.307 | Прокладка | 2 |
| 10 | 54025.53.308 | Крышка | 1 |
| 11 | 54025.53.309 | Прокладка | 1 |
| 12 | 54025.53.311 | Пружина 250 | 4 |
| 13 | 2101010010000145 | Кольцо 225-240-85-2-2 ГОСТ 9833-73 | 2 |
| 14 | 0.03520 | Манжета НР180 | 4 |
| 15 | 5004020400000012 | Винт с цилиндрической головкой и шестиграннымуглублением под ключ ГОСТ Р ИСО 4762 – М12х30-8.8-A3P | 4 |
| 16 | 5004120000000092 | Винт с шестигранной головкой ГОСТ Р ИСО 4017 – М20х40-sk-10.9-A3P | 32 |
| 17 | 5004120000000091 | Винт с шестигранной головкой DIN EN ISO 4017 -М10х20-Sk-10.9-A2P | 6 |
| 18 | 5101010011000085 | Шпонка 45х25х280 ГОСТ 8790-79 | 2 |
| 19 | 9016080000000068 | Подшипник 3003752 ГОСТ 5721-75 | 2 |
| 20 | 5004120000000080 | Винт с шестигранной головкой DIN EN ISO 4017 -М12х25-Sk-10.9-A3P | 12 |
| 21 | 1011010000000041 | Проволока 1,6-О-Ч ГОСТ 3282-74 | 10 |
| обозначение | наименование | ||
| 54025.53.320 | Колпак вентиляционный | ||
| № позиции | № детали | Наименование | кол-во |
| 1 | 54025.53.325 | Колпак | 1 |
| 2 | 54025.53.330 | Крышка | 1 |
| 3 | 54025.53.321 | Шайба | 1 |
| 4 | 54025.53.322 | Шайба | 1 |
| 5 | 54025.53.323 | Сетка | 1 |
| 6 | 5004040100000058 | Винт М6-6gх16.58.019 ГОСТ 17473-80 | 8 |
| обозначение | наименование | ||
| 54025.53.400 | Механизм кривошипно-ползунный | ||
| № позиции | № детали | Наименование | кол-во |
| 1 | 54025.53.223 | Кольцо | 1 |
| 2 | 54025.53.224 | Кольцо | 1 |
| 3 | 54025.53.440 | Шатун | 3 |
| 4 | 54025.53.450 | Вал | 1 |
| 5 | 54025.53.455 | Крышка | 2 |
| 6 | 54025.53.460 | Шток ползуна | 3 |
| 7 | 54025.53.465 | Лоток (правый) | 2 |
| 8 | 54025.53.468 | Лоток (левый) | 1 |
| 9 | 54025.53.435 | Ползун | 3 |
| 10 | 54025.53.401 | Болт М20х45 | 100 |
| 11 | 54025.53.403 | Отбойник | 3 |
| 12 | 54025.53.404 | Болт М30 | 16 |
| 13 | 54025.53.405 | Болт М20 | 24 |
| 14 | 54025.53.406 | Стакан | 1 |
| 15 | 54025.53.407 | Стакан | 1 |
| 16 | 54025.53.408 | Кольцо | 2 |
| 17 | 54025.53.409 | Планка | 3 |
| 18 | 54025.53.411 | Кольцо | 6 |
| 19 | 54025.53.410 | Палец | 3 |
| 20 | 54025.53.412 | Крышка | 6 |
| 21 | 54025.53.414 | Втулка | 2 |
| 22 | 54025.53.416 | Кольцо | 1 |
| 23 | 54025.53.417 | Кольцо | 1 |
| 24 | 54025.53.418 | Кольца | 1 |
| 25 | 54025.53.419 | Планка предохранительная | 8 |
| 26 | 54025.53.420 | Прокладка | 30 |
| 27 | 54025.53.421 | Прокладка | 24 |
| 28 | 54025.53.424 | Болт М30 | 18 |
| 29 | 54025.53.425 | Кольцо | 3 |
| 30 | 54025.53.426 | Кольцо | 3 |
| 31 | 54025.53.427 | Кольцо | 3 |
| 32 | 54025.53.429-01 | Колесо | 1 |
| 33 | 54025.53.428 | Полукольцо | 2 |
| 34 | 54025.53.430 | Прокладка | 2 |
| 35 | 54025.53.431 | Дюбель | 2 |
| 36 | 54025.53.433 | Прокладка | 90 |
| 37 | 54025.53.434 | Болт М12 | 18 |
| 38 | 54025.53.445 | Планка | 24 |
| 39 | 2101010010000168 | Кольцо 060-070-58-2-2 ГОСТ 9833-73 | 3 |
| 40 | 5002020100000055 | Гайка М30-6H.12.40Х.016 ГОСТ 5915-70 | 16 |
| 41 | 5002020100000059 | Гайка М12-6H.12.40Х.019 ГОСТ 5915-70 | 18 |
| 42 | 5004070100000106 | Винт с шестигранной головкой ГОСТ Р ИСО 4017 -М10х20-10.9-A3P | 24 |
| 43 | 5008010000000082 | Шплинт 6,3х71.019 ГОСТ 397-79 | 6 |
| 44 | 9016060000000032 | Подшипник 4262730ЛМ ГОСТ 520-2011 | 6 |
| 45 | 9016080000000067 | Подшипник 3003264 ГОСТ 5721-75 | 2 |
| 46 | 9016060000000017 | Подшипник F-583855.ZL FAG | 3 |
| 47 | 1011010000000041 | Проволока 1,6-О-Ч ГОСТ 3282-74 | 1 |
| 48 | 1011010000000042 | Проволока 2,0-О-Ч ГОСТ 3282-74 | 32 |
| обозначение | наименование | ||
| 54025.53.440 | Шатун | ||
| № позиции | № детали | Наименование | кол-во |
| 1 | 54025.53.441 | Крышка шатуна | 1 |
| 2 | 54025.53.442 | Шатун | 1 |
| 3 | 54025.53.443 | Болт М36х3 | 2 |
| 4 | 54025.53.444 | Гайка М36 | 2 |
| обозначение | наименование | ||
| 54025.53.460 | Шток ползуна | ||
| № позиции | № детали | Наименование | |
| 1 | 44040.53.072 | Вкладыш | 1 |
| 2 | 54025.53.461 | Стакан | 1 |
| 3 | 54025.53.463 | Шток ползуна | 1 |
| 4 | 1011010000000042 | Проволока 2,0-О-Ч ГОСТ 3282-74 | 0,4 |
| обозначение | наименование | ||
| 54025.53.500 | Пневмокомпенсатор | ||
| № позиции | № детали | Наименование | кол-во |
| 1 | 54025.53.520 | Диафрагма Д-70 | 1 |
| 2 | 54025.53.525 | Колпак | 1 |
| 3 | 54025.53.501 | Болт распорный | 1 |
| 4 | 54025.53.502 | Болт М20 | 1 |
| 5 | 54025.53.503 | Шпилька М36х3 | 16 |
| 6 | 54025.53.504-01 | Корпус | 1 |
| 7 | 54025.53.505 | Шпилька М36х3 | 6 |
| 8 | 54025.53.506 | Шайба пружинная | 1 |
| 9 | 54025.53.507 | Седло | 1 |
| 10 | 54025.53.508 | Кольцо 110х120х2 | 2 |
| 11 | 54025.53.509 | Кольцо 160х170х2 | 2 |
| 12 | 54025.53.510 | Прокладка 17/10-2 | 2 |
| 13 | 54025.53.178 | Кольцо 16х20х1,5 | 1 |
| 14 | 54025.53.511 | Прокладка | 1 |
| 15 | 54025.53.512 | Стабилизатор | 1 |
| 16 | 54025.53.513 | Табличка | 1 |
| 17 | 54025.53.514 | Шайба стопорная | 3 |
| 18 | 54025.53.515 | Крышка | 1 |
| 19 | 54025.53.516 | Втулка | 1 |
| 20 | 54025.53.517 | Дроссель | 1 |
| 21 | 5004070100000039 | Винт с шестигранной головкой ГОСТ Р ИСО 4017 -М12х30-10.9-A3P | 3 |
| 22 | 5003060100000112 | Шайба А.12.02.Ст3.019 ГОСТ 11371-78 | 3 |
| 23 | 5004040100000076 | Винт М3-6gх8.58.019 ГОСТ 17473-80 | 4 |
| 24 | 5004020400000026 | Винт с цилиндрической головкой и шестиграннымуглублением под ключ ГОСТ Р ИСО 4762 – М16х30-10.9-A3P | 2 |
| 25 | 2101010010000177 | Кольцо 016-020-25-2-2 ГОСТ 9833-73 | 1 |
| 26 | 2101010010000153 | Кольцо 110-120-58-2-2 ГОСТ 9833-73 | 1 |
| 27 | 2101010010000148 | Кольцо 160-170-58-2-2 ГОСТ 9833-73 | 1 |
| 28 | 5002020100000052 | Гайка М36х3-6H.12.40Х.019 ГОСТ 5915-70 | 22 |
| 29 | 5004120000000080 | Винт с шестигранной головкой DIN EN ISO 4017 -М12х25-Sk-10.9-A3P | 6 |
| 30 | 5004120000000093 | Винт с шестигранной головкой DIN EN ISO 4017 -М12х40-Sk-10.9-A3P | 4 |
| 31 | 9015010000000076 | Манометр МП4-У 160-600кг/см2 ТУ 25-02.180335-84 | 1 |
| 32 | 9018010000000001 | Вентиль СМ 23157.003.00 Рр=40МПа Ду=3 ТУ26-07-1220-81 | 1 |
| 33 | 1011010000000041 | Проволока 1,6-О-Ч ГОСТ 3282-74 | 0,5 |
| 34 | 1011010000000042 | Проволока 2,0-О-Ч ГОСТ 3282-74 | 2 |
| обозначение | наименование | ||
| 54025.53.530 | Система смазки | ||
| № позиции | № детали | Наименование | кол-во |
| 1 | 54025.53.540 | Отвод с фланцем Ду50 | 1 |
| 2 | 54025.53.545 | Отвод с фланцем Ду32 | 1 |
| 3 | 54025.53.550 | Фильтр | 1 |
| 4 | 54025.53.567 | Отвод | 1 |
| 5 | 54025.53.570 | Насосная установка | 1 |
| 6 | 54025.53.531 | Опора | 2 |
| 7 | 54025.53.532 | Ниппель | 1 |
| 8 | 54025.53.533 | Ниппель | 1 |
| 9 | 54025.53.534 | Гайка накидная G2-B | 1 |
| 10 | 54025.53.535 | Пробка R1 1/2 | 1 |
| 11 | 54025.53.536 | Пробка R1/2 | 2 |
| 12 | 54025.53.537 | Футорка G1 1/4 / Rc1 1/4 | 1 |
| 13 | 2101010010000169 | Кольцо 062-070-46-2-2 ГОСТ 9833-73 | 1 |
| 14 | 2101010010000173 | Кольцо 040-046-36-2-2 ГОСТ 9833-73 | 1 |
| 15 | 2101010010000174 | Кольцо 042-050-46-2-2 ГОСТ 9833-73 | 1 |
| 16 | 5002072000000037 | Контргайка Ц-32 ГОСТ 8961-75 | 2 |
| 17 | 5002072000000038 | Контргайка Ц-40 ГОСТ 8961-75 | 4 |
| 18 | 5002072000000039 | Контргайка Ц-50 ГОСТ 8961-75 | 4 |
| 19 | 5003010100000054 | Шайба 10 65Г 019 ГОСТ 6402-70 | 8 |
| 20 | 5003010100000055 | Шайба 12 65Г 019 ГОСТ 6402-70 | 4 |
| 21 | 5004070100000008 | Винт с шестигранной головкой ГОСТ Р ИСО 4017 -М10х35-10.9-flZnyc-480ч | 8 |
| 22 | 5004070100000039 | Винт с шестигранной головкой ГОСТ Р ИСО 4017 -М12х30-10.9-A3P | 4 |
| 23 | 9001030020000007 | Муфта короткая Ц-50 ГОСТ 8954-75 | 1 |
| 24 | 9018080010000026 | Угольник 90°-1-Ц-32 ГОСТ 8946-75 | 1 |
| 25 | 9018050010000003 | Кран шаровой муфтовый КШ40.25.1110 (сталь 20) DN40,Ру2,5МПа ТУ 3712-005-55377430-01 | 1 |
| обозначение | наименование | ||
| 54025.53.550 | Фильтр | ||
| № позиции | № детали | Наименование | кол-во |
| 1 | 54025.53.555 | Корпус | 1 |
| 2 | 54025.53.560 | Крышка | 1 |
| 3 | 54025.53.566 | Пробка R1/4 | 1 |
| 4 | 2101010010000153 | Кольцо 110-120-58-2-2 ГОСТ 9833-73 | 1 |
| 5 | 9014010010000013 | Фильтр приемный 40-80-2 ОСТ 2С41-2-80 | 1 |
| обозначение | наименование | ||
| 54025.53.570 | Насосная установка | ||
| № позиции | № детали | Наименование | кол-во |
| 1 | 54025.53.575 | Кожух | 1 |
| 2 | 5001030600000028 | Болт с шестигранной головкой ГОСТ Р ИСО 4014 -М12х50-8.8-A2P | 4 |
| 3 | 5002020100000059 | Гайка М12-6H.12.40Х.019 ГОСТ 5915-70 | 4 |
| 4 | 5003010100000055 | Шайба 12 65Г 019 ГОСТ 6402-70 | 6 |
| 5 | 5004070100000039 | Винт с шестигранной головкой ГОСТ Р ИСО 4017 -М12х30-10.9-A3P | 2 |
| 6 | 7001020400000077 | Электродвигатель АИР100L4 У3 IM2001 4кВт, 1500об/мин,380В ГОСТ 28330-89 | 1 |
| 7 | 9006010010000002 | Насос героторный PGZ5-1X/080RA07VE4 (R901230048)Bosch Rexroth AG | 1 |
| 8 | 9006020000000090 | Муфта ROTEX 24 St 92.1.Ф22.1.Ф22 KTR KuplungstechnikGmbH | 1 |
| обозначение | наименование | ||
| 54025.53.600 | Блок распределения | ||
| № позиции | № детали | Наименование | кол-во |
| 1 | 54025.53.610 | Трубопроводы системы смазки | 1 |
| 2 | 54025.53.650 | Шкаф в сборе | 1 |
| 3 | 54025.53.685 | Крепление 34 | 10 |
| 4 | 54025.53.687 | Крепление | 1 |
| 5 | 54025.53.690 | Крепление 150 | 1 |
| 6 | 54025.53.691 | Отвод | 1 |
| 7 | 54025.53.695 | Отвод | 1 |
| 8 | 54025.53.696 | Отвод | 1 |
| 9 | 54025.53.698 | Крепление 42 | 1 |
| 10 | 54025.53.026 | Прокладка 18/8х1,5 | 6 |
| 11 | 54025.53.601 | Табличка | 1 |
| 12 | 54025.53.602 | Прокладка 30/12х3 | 24 |
| 13 | 5002140000000019 | Гайка 2М10-6H.12.40Х.019 ГОСТ 15525-70 | 4 |
| 14 | 5003020100000070 | Шайба А.12.02.Ст3.019 ГОСТ 6958-78 | 16 |
| 15 | 5004042000000042 | Винт А.М4-6gх10.58.019 ГОСТ 17473-80 | 10 |
| 16 | 5001030600000017 | Болт с шестигранной головкой ГОСТ Р ИСО 4014 -М10х45-10.9-A2P | 4 |
| 17 | 9015010000000033 | Манометр ТМ-520ТЭС.20 (0-2,5МПа) М20х1,5.1 ТУ4212-001-4719015564-2008 | 1 |
| 18 | 9015010000000034 | Манометр ТМ-520ТЭС.20 (0-1МПа) М20х1,5.1 ТУ4212-001-4719015564-2008 | 2 |
| 19 | 9015010000000128 | Термометр ТГП-100-М1-(0…150)-1,0-2,5-250 ТУ311-0225626.117-91 | 1 |
| обозначение | наименование | ||
| 54025.53.610 | Трубопроводы системы смазки | ||
| № позиции | № детали | Наименование | кол-во |
| 1 | 54025.53.030 | Клапан предохранительный | 1 |
| 2 | 54025.53.605 | Отвод | 1 |
| 3 | 54025.53.611 | Коллектор | 1 |
| 4 | 54025.53.641 | Отвод | 3 |
| 5 | 54025.53.649 | Коллектор | 1 |
| 6 | 54025.53.653 | Дроссель | 1 |
| 7 | 54025.53.032 | Футорка М60х2-G3/4 | 1 |
| 8 | 54025.53.033 | Патрубок | 1 |
| 9 | 54025.53.034 | Переходник G1/М20х1,5 | 1 |
| 10 | 54025.53.644 | Ниппель G1/G1 | 1 |
| 11 | 54025.53.646 | Футорка М60х2-G1 | 1 |
| 12 | 54025.53.647 | Ниппель G1/G1 | 1 |
| 13 | 54025.53.658 | Ниппель | 1 |
| 14 | 54025.53.659 | Угольник Rc1 1/4 / G3/4 | 1 |
| 15 | 5002072000000035 | Контргайка Ц-20 ГОСТ 8961-75 | 6 |
| 16 | 5002072000000036 | Контргайка Ц-25 ГОСТ 8961-75 | 12 |
| 17 | 5002072000000037 | Контргайка Ц-32 ГОСТ 8961-75 | 1 |
| 18 | 9018080010000007 | Угольник 90°-1-25 ГОСТ 8946-75 | 4 |
| 19 | 9018080010000012 | Угольник 90°-1-20 ГОСТ 8946-75 | 2 |
| 20 | 9018080020000098 | Тройник Ц-25 ГОСТ 8948-75 | 1 |
| 21 | 9018080051000027 | Ниппель Ц-25 ГОСТ 8958-75 | 1 |
| 22 | 9018080040000007 | Муфта короткая Ц-25 ГОСТ 8954-75 | 1 |
| 23 | 9014010010000039 | Фильтр магнитный очистительный сепараторный ФММ-25УХЛ4 ТУ 2-053-1838-87 | 1 |
| 24 | 9018010000000124 | Вентиль 15Б 3Р Ду=25 ТУ 26-07-1392-86 | 1 |
| обозначение | наименование | ||
| 54025.53.700 | Станина | ||
| № позиции | № детали | Наименование | кол-во |
| 1 | 54025.53.740 | Трубопровод | 3 |
| 2 | 54025.53.750 | Трубопровод | 2 |
| 3 | 54025.53.750-01 | Трубопровод | 2 |
| 4 | 54025.53.750-03 | Трубопровод | 3 |
| 5 | 54025.53.755 | Крышка | 1 |
| 6 | 54025.53.760 | Трубопровод | 1 |
| 7 | 54025.53.766 | Заглушка | 1 |
| 8 | 54025.53.770 | Трубопровод | 1 |
| 9 | 54025.53.776 | Маслоуказатель | 2 |
| 10 | 54025.53.780 | Маслосборник | 1 |
| 11 | 54025.53.790 | Уплотнение штока ползуна | 3 |
| 12 | 54025.53.800 | Корпус насоса | 1 |
| 13 | 41.19262 | Штуцер 20-R3/4 | 6 |
| 14 | 54024.71.121 | Пробка R 3/4 | 3 |
| 15 | 54025.53.701 | Скоба | 1 |
| 16 | 54025.53.702 | Прокладка | 72 |
| 17 | 54025.53.702-01 | Прокладка | 48 |
| 18 | 54025.53.703 | Прокладка | 3 |
| 19 | 54025.53.704 | Болт М20 | 24 |
| 20 | 54025.53.705 | Прокладка | 1 |
| 21 | 54025.53.706 | Труба | 4 |
| 22 | 54025.53.709 | Болт М12 | 20 |
| 23 | 54025.53.710 | Прокладка | 3 |
| 24 | 54025.53.711 | Шайба | 72 |
| 25 | 54025.53.712 | Направляющая | 3 |
| 26 | 54025.53.713 | Направляющая | 3 |
| 27 | 54025.53.714 | Крышка | 3 |
| 28 | 54025.53.715 | Прокладка | 40 |
| 29 | 54025.53.716 | Скоба | 6 |
| 30 | 54025.53.717 | Скоба | 1 |
| 31 | 54025.53.718 | Планка | 3 |
| 32 | 54025.53.719 | Лист Б-ПН-10х1500х6000 ГОСТ 19903-74/325-13-09Г2С-ГСГОСТ 19281-2014 | 3 |
| 33 | 54025.53.720 | Угольник | 2 |
| 34 | 54025.53.721 | Планка | 3 |
| 35 | 54025.53.722 | Скоба | 3 |
| 36 | 54025.53.723 | Планка | 2 |
| 37 | 54025.53.725 | Наконечник 2-12 (R1/4) | 6 |
| 38 | 54025.53.726 | Наконечник 2-20 (R3/4) | 2 |
| 39 | 54025.53.727 | Ниппель G1 1/4 / R1 1/4 | 1 |
| 40 | 54025.53.730 | Прокладка 24/16-2 | 30 |
| 41 | 54025.53.731 | Прокладка | 3 |
| 42 | 54025.53.732 | Крышка | 3 |
| 43 | 54025.53.734 | Шайба | 2 |
| 44 | 54025.53.748 | Рукав 40У 12-7 ТУ 38-0050001-87 | 2 |
| 45 | 54025.53.749 | Рукав 40У 12-7 ТУ 38-0050001-87 | 2 |
| 46 | 54025.57.538 | Наконечник I-12 (G1/4-B).019 | 2 |
| 47 | 2101010010000154 | Кольцо 115-125-58-2-2 ГОСТ 9833-73 | 1 |
| 48 | 5001030600000031 | Болт с шестигранной головкой ГОСТ Р ИСО 4014 -М12х65-10.9-A2P | 2 |
| 49 | 5002020100000059 | Гайка М12-6H.12.40Х.019 ГОСТ 5915-70 | 13 |
| 50 | 5002020100000070 | Гайка М10-6H.12.40Х.019 ГОСТ 5915-70 | 2 |
| 51 | 5002072000000033 | Контргайка Ц-8 ГОСТ 8961-75 | 8 |
| 52 | 5002072000000037 | Контргайка Ц-32 ГОСТ 8961-75 | 1 |
| 53 | 5003020100000070 | Шайба А.12.02.Ст3.019 ГОСТ 6958-78 | 13 |
| 54 | 5004070100000051 | Винт с шестигранной головкой ГОСТ Р ИСО 4017 -М12х20-5.6-A3P | 48 |
| 55 | 5007010100000005 | Шпилька М10-8gх40.46.019 ГОСТ 22032-76 | 2 |
| 56 | 5007010100000023 | Шпилька М12-6gх40.56.019 ГОСТ 22032-76 | 9 |
| 57 | 5108010100000061 | Хомут 2.1 18х12 ГОСТ 28191-89 | 8 |
| 58 | 9018080020000087 | Тройник Ц-32 ГОСТ 8948-75 | 1 |
| 59 | 5004120000000096 | Винт с шестигранной головкой DIN EN ISO 4017 -М8х20-Sk-10.9-A2P | 1 |
| 60 | 5004120000000080 | Винт с шестигранной головкой DIN EN ISO 4017 -М12х25-Sk-10.9-A3P | 4 |
| 61 | 5004120000000117 | Винт с шестигранной головкой DIN EN ISO 4017 -М16х30-Sk-10.9-A3P | 6 |
| 62 | 2106010060000724 | Рукав РВД 20-85-1700-0,24-36/36-М33х2/М33х2-ХЛ1 41.77385ИТТ | 1 |
| 63 | 2106010060000447 | Рукав РВД 20-85-2100-0,24-36/36-М33х2/М33х2-ХЛ1 41.77385ИТТ | 1 |
| 64 | 2106010060000448 | Рукав РВД 20-85-2300-0,24-36/36-М33х2/М33х2-ХЛ1 41.77385ИТТ | 1 |
| 65 | 5004120000000095 | Винт с шестигранной головкой DIN EN ISO 4017 -М8х16-Sk-10.9-A2P | 8 |
| 66 | 1011010000000041 | Проволока 1,6-О-Ч ГОСТ 3282-74 | 9 |
| обозначение | наименование | ||
| 54025.53.790 | Уплотнение штока ползуна | ||
| № позиции | № детали | Наименование | кол-во |
| 1 | 54025.53.791 | Кольцо уплотнительное | 2 |
| 2 | 54025.53.792 | Кольцо | 1 |
| 3 | 54025.53.793 | Стакан | 3 |
| 4 | 54025.53.794 | Корпус | 1 |
| 5 | 54025.53.795 | Стакан | 1 |
| 6 | 54025.53.796 | Крышка | 2 |
| 7 | 54025.53.797 | Пружина | 16 |
| 8 | 54025.53.798 | Пружина 110 | 2 |
| 9 | 2101010010000120 | Кольцо 280-295-85-2-2 ГОСТ 9833-73 | 1 |
| 10 | 2101020010100019 | Манжета 1-120х100-6 ГОСТ 14896-84 | 3 |
| 11 | 5004120000000095 | Винт с шестигранной головкой DIN EN ISO 4017 -М8х16-Sk-10.9-A2P | 12 |
| 12 | 1011010000000042 | Проволока 2,0-О-Ч ГОСТ 3282-74 | 1 |
| обозначение | наименование | ||
| 54025.55.025 | Гидродомкрат М68х4 | ||
| № позиции | № детали | Наименование | кол-во |
| 1 | 54025.55.026 | Стержень | 1 |
| 2 | 54025.55.027 | Корпус | 1 |
| 3 | 54025.55.028 | Поршень | 1 |
| 4 | 54025.55.029 | Гайка М68х4 | 1 |
| 5 | 54025.55.030 | Опора | 1 |
| 6 | 54025.55.031 | Переходник М22х1,5-М16х1,5 | 1 |
| 7 | 54025.55.032 | Планка | 1 |
| 8 | 54025.55.033 | Прокладка 22/16-2 | 1 |
| 9 | 54025.55.034 | Кольцо 115х125-2 | 1 |
| 10 | 54025.55.035 | Кольцо 170×180-2 | 1 |
| 11 | 2101010010000154 | Кольцо 115-125-58-2-2 ГОСТ 9833-73 | 1 |
| 12 | 2101010010000150 | Кольцо 170-180-58-2-2 ГОСТ 9833-73 | 1 |
| 13 | 5004070100000038 | Винт с шестигранной головкой ГОСТ Р ИСО 4017 -М8х16-10.9-A2P | 2 |
| 14 | 5003010100000053 | Шайба 8 65Г 019 ГОСТ 6402-70 | 2 |
| обозначение | наименование | ||
| 54025.55.070 | Приспособление для крепления поршня на штоке | ||
| № позиции | № детали | Наименование | кол-во |
| 1 | 54025.55.075 | Стойка | 1 |
| 2 | 54025.55.071 | Ось | 2 |
| 3 | 5008010000000099 | Шплинт 4х28.019 ГОСТ 397-79 | 2 |
| обозначение | наименование | ||
| 54025.55.045 | Приспособление для установки и извлечения цилиндровых втулок | ||
| № позиции | № детали | Наименование | кол-во |
| 1 | 54025.55.058 | Фланец в сборе | 1 |
| 2 | 54025.55.049 | Планка | 3 |
| 3 | 54025.55.050 | Болт М16 | 3 |
| 4 | 54025.55.051 | Pучка | 3 |
| 5 | 54025.55.053 | Гайка М36х3 | 1 |
| 6 | 54025.55.054 | Тяга | 1 |
| 7 | 5004050300000007 | Винт с потайной головкой ГОСТ Р ИСО 2009 -М6х10-4.8-A2P | 6 |
| обозначение | наименование | ||
| 54025.55.060 | Гидросъемник | ||
| № позиции | № детали | Наименование | кол-во |
| 1 | 54025.55.100 | Ручной гидравлический агрегат | 1 |
| 2 | 54025.55.195 | Захват | 1 |
| 3 | 54025.55.200 | Гидродомкрат | 1 |
| 4 | 54025.55.101 | Тяга | 1 |
| 5 | 54025.55.102-01 | Гайка | 1 |
| 6 | 54025.55.103 | Шайба | 1 |
| 7 | 54025.55.104 | Переходник | 1 |
| 8 | 54025.55.120 | Прокладка 28/22-2 | 1 |
| обозначение | наименование | ||
| 54025.55.200 | Гидродомкрат | ||
| № позиции | № детали | Наименование | кол-во |
| 1 | 54025.55.190 | Ручка | 2 |
| 2 | 14006.55.144 | Цилиндр | 1 |
| 3 | 14006.55.145 | Поршень | 1 |
| 4 | 54025.55.204 | Шайба | 1 |
| 5 | 54025.55.206 | Пробка | 1 |
| 6 | 54025.55.203 | Планка | 2 |
| 7 | 54025.55.205 | Табличка | 1 |
| 8 | 54025.55.207 | Прокладка 16/10-2 | 1 |
| 9 | 5004020300000014 | Винт с низкой цилиндрической головкой ГОСТ Р ИСО 1207 -М8х16-4.8-A2P | 4 |
| 10 | 5004040100000075 | Винт М3-6gх6.58.019 ГОСТ 17473-80 | 2 |
| 11 | 2101010010000161 | Кольцо 080-090-58-2-2 ГОСТ 9833-73 | 2 |
| 12 | 2101010010000144 | Кольцо 220-235-85-2-2 ГОСТ 9833-73 | 2 |
| обозначение | наименование | ||
| 54025.55.100 | Ручной гидравлический агрегат | ||
| № позиции | № детали | Наименование | кол-во |
| 1 | 54025.55.110 | Муфта быстроразъемная | 1 |
| 2 | 54025.55.130 | Насос плунжерный | 1 |
| 3 | 54025.55.131 | Переходник | 1 |
| 4 | 14029.55.076 | Штуцер | 2 |
| 5 | 2106010060000524 | Рукав РВД 6-160-4000-0,1-36/36-М16х1,5/М16х1,5-У141.77385 ИТТ | 1 |
| обозначение | наименование | ||
| 54025.55.130 | Насос плунжерный | ||
| № позиции | № детали | Наименование | кол-во |
| 1 | 54025.55.135 | Маслоуказатель | 1 |
| 2 | 54025.55.140 | Бак | 1 |
| 3 | 54025.55.145 | Клапан предохранительный | 1 |
| 4 | 54025.55.150 | Плунжер | 1 |
| 5 | 54025.55.155 | Гайка | 1 |
| 6 | 54025.55.156 | Пружина | 1 |
| 7 | 54025.55.157 | Штуцер | 1 |
| 8 | 54025.55.158 | Гайка | 1 |
| 9 | 54025.55.159 | Тяга | 1 |
| 10 | 54025.55.160 | Гайка | 1 |
| 11 | 54025.55.181 | Рукоятка | 1 |
| 12 | 54025.55.161 | Рычаг | 1 |
| 13 | 54025.55.162 | Опора | 1 |
| 14 | 54025.55.163 | Пружина | 1 |
| 15 | 54025.55.164 | Шайба | 1 |
| 16 | 54025.55.165 | Седло | 2 |
| 17 | 54025.55.166 | Втулка резьбовая | 2 |
| 18 | 54025.55.167 | Опора | 1 |
| 19 | 54025.55.168 | Корпус | 1 |
| 20 | 54025.55.169 | Втулка | 1 |
| 21 | 54025.55.170 | Опора | 1 |
| 22 | 54025.55.171 | Пробка | 1 |
| 23 | 54025.55.172 | Седло | 1 |
| 24 | 54025.55.173 | Втулка резьбовая | 2 |
| 25 | 54025.55.174 | Ось | 1 |
| 26 | 54025.55.175 | Опора | 1 |
| 27 | 54025.55.176 | Корпус | 1 |
| 28 | 54025.55.177 | Табличка 50х15 | 1 |
| 29 | 54025.55.178 | Втулка | 1 |
| 30 | 54025.55.179 | Табличка | 1 |
| 31 | 54025.55.182 | Прокладка 17/10-2 | 1 |
| 32 | 54025.55.033 | Прокладка 22/16-2 | 1 |
| 33 | 54025.55.183 | Прокладка 24/16-2 | 2 |
| 34 | 54025.55.120 | Прокладка 28/22-2 | 2 |
| 35 | 54025.55.186 | Рукоятка М10 | 1 |
| 36 | 54025.55.185 | Кольцо 12х16х1.5 | 3 |
| 37 | 54025.55.180 | Ось 10х36 | 3 |
| 38 | 5004070100000100 | Винт с шестигранной головкой ГОСТ Р ИСО 4017 -М8х20-10.9-A2P | 4 |
| 39 | 5004070100000062 | Винт с шестигранной головкой ГОСТ Р ИСО 4017 -М8х30-10.9-A2P | 2 |
| 40 | 5001030600000028 | Болт с шестигранной головкой ГОСТ Р ИСО 4014 -М12х50-8.8-A2P | 2 |
| 41 | 5004040100000075 | Винт М3-6gх6.58.019 ГОСТ 17473-80 | 6 |
| 42 | 5004030100000076 | Винт М4-6gх8.14Н.019 ГОСТ 1476-93 | 1 |
| 43 | 5002020100000068 | Гайка М8-6H.12.40Х.019 ГОСТ 5915-70 | 1 |
| 44 | 5003010100000053 | Шайба 8 65Г 019 ГОСТ 6402-70 | 6 |
| 45 | 5003010100000055 | Шайба 12 65Г 019 ГОСТ 6402-70 | 2 |
| 46 | 5003040100000024 | Шайба 10.02.Ст3.019бцв ГОСТ 9649-78 | 3 |
| 47 | 5008010000000107 | Шплинт 3,2х20.019 ГОСТ 397-79 | 3 |
| 48 | 9016310000000004 | Шарик Б 7,938 G 100 ГОСТ 3722-2014 | 3 |
| 49 | 2101010010000176 | Кольцо 012-016-25-2-2 ГОСТ 9833-73 | 3 |
| 50 | 2101010010000160 | Кольцо 074-082-46-2-2 ГОСТ 9833-73 | 1 |
| 51 | 2101020020000003 | Манжета шевронная М 12х24-2 ГОСТ 22704-77 | 4 |
| 52 | 2101010020000002 | Кольцо нажимное КН 12х24-2 ГОСТ 22704-77 | 1 |
| 53 | 2101010030000003 | Кольцо опорное КО 12х24-2 ГОСТ 22704-77 | 1 |
| 54 | 9015010000000101 | Манометр МП3-У 100х1000кгс/см2-У ТУ 25-02.180335-84 | 1 |
| обозначение | наименование | ||
| 54025.55.110 | Муфта быстроразъемная | ||
| № позиции | № детали | Наименование | кол-во |
| 1 | 54025.55.111 | Корпус | 1 |
| 2 | 54025.55.112 | Кольцо пружинное | 2 |
| 3 | 54025.55.113 | Направляющая | 2 |
| 4 | 54025.55.114 | Муфта | 1 |
| 5 | 54025.55.115 | Пружина | 1 |
| 6 | 54025.55.116 | Клапан | 2 |
| 7 | 54025.55.117 | Кольцо пружинное | 1 |
| 8 | 54025.55.118 | Штуцер | 1 |
| 9 | 54025.55.119 | Пружина | 2 |
| 10 | 54025.55.120 | Прокладка 28/22-2 | 1 |
| 11 | 2101010010000121 | Кольцо 012-015-19-2-2 ГОСТ 9833-73 | 2 |
| 12 | 2101010010000123 | Кольцо 019-024-30-2-2 ГОСТ 9833-73 | 1 |
| 13 | 9016310000000001 | Шарик Б 6 G 20 ГОСТ 3722-2014 | 8 |
| обозначение | наименование | ||
| 54025.55.145 | Клапан предохранительный | ||
| № позиции | № детали | Наименование | кол-во |
| 1 | 54025.55.138 | Опора | 1 |
| 2 | 54025.55.139 | Втулка | 1 |
| 3 | 54025.55.146 | Пружина | 1 |
| 4 | 54025.55.147 | Цилиндр | 1 |
| 5 | 54025.55.148 | Переходник | 1 |
| 6 | 54025.55.149 | Опора | 1 |
| 7 | 5002020100000070 | Гайка М10-6H.12.40Х.019 ГОСТ 5915-70 | 1 |
| 8 | 5004030100000076 | Винт М4-6gх8.14Н.019 ГОСТ 1476-93 | 1 |
| 9 | 5004030400000063 | Винт В.М10-6gх45.14H.019 ГОСТ 1482-84 | 1 |
| 10 | 9016310000000001 | Шарик Б 6 G 20 ГОСТ 3722-2014 | 1 |
| обозначение | наименование | ||
| 54025.55.015 | Воздухопровод | ||
| № позиции | № детали | Наименование | кол-во |
| 1 | 54025.55.016 | Отвод | 1 |
| 2 | 54025.55.021 | Штуцер 12-R3/8 | 6 |
| 3 | 54025.55.019 | Переходник | 1 |
| 4 | 54025.55.020 | Муфта | 2 |
| 5 | 2106010060000541 | Рукав РВД 12-110-1800-0,18-36/36-М22х1,5/М22х1,5-У141.77385 ИТТ | 3 |
| обозначение | наименование | ||
| 54025.55.040 | Приспособление для установки хомута | ||
| № позиции | № детали | Наименование | кол-во |
| 1 | 54025.55.041 | Трос | 1 |
| 2 | 54025.55.043 | Упор | 1 |
| обозначение | наименование | ||
| 54025.55.010 | Съемник пальца | ||
| № позиции | № детали | Наименование | кол-во |
| 1 | 54025.55.011 | Корпус | 1 |
| 2 | 54025.55.014 | Шпилька | 1 |
| 3 | 5002060200000004 | Гайка 7003-0308 Ц15 хр. ГОСТ 8918-69 | 1 |
