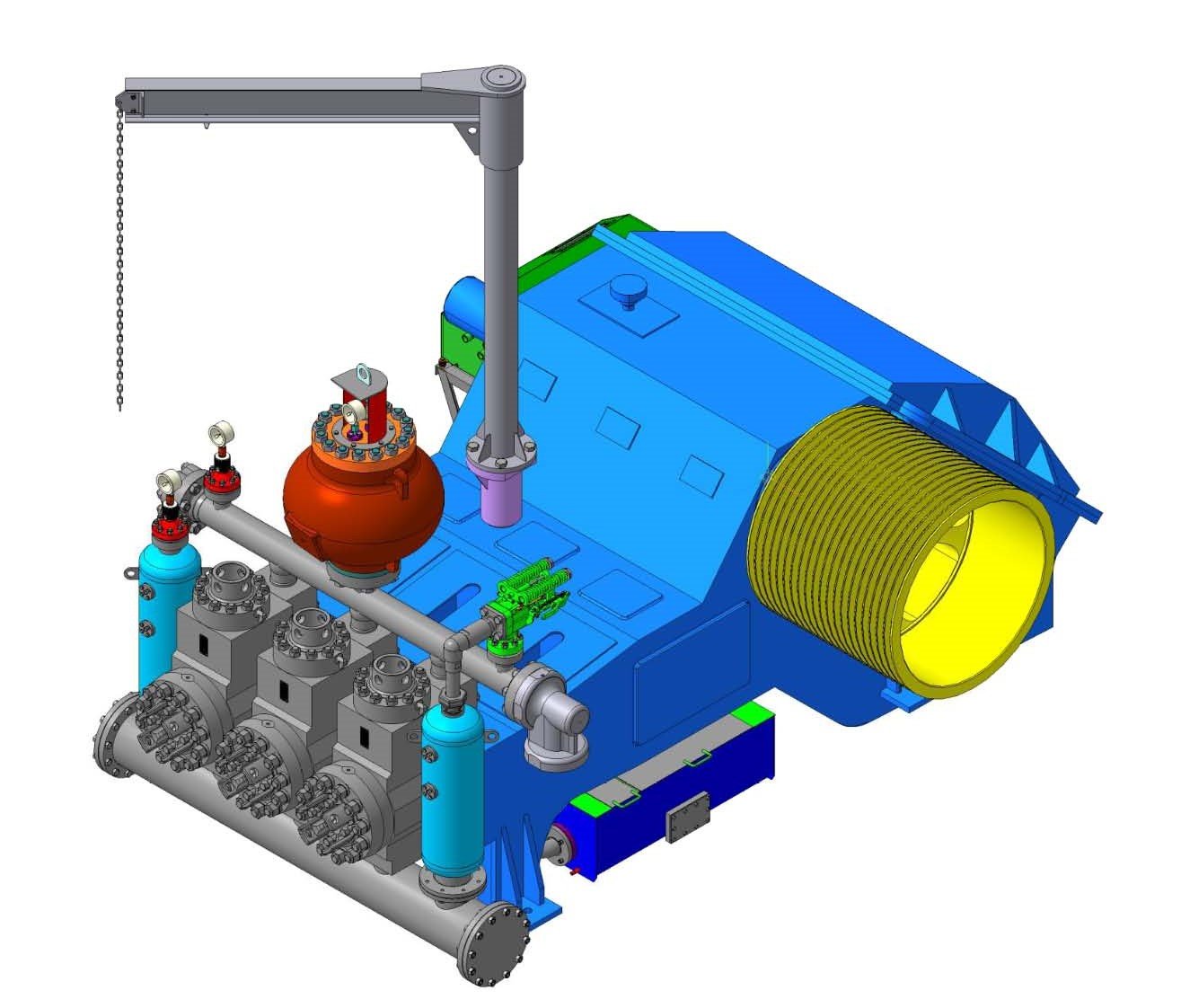

| Насос буровой трехпоршневой Каталог деталей и сборочных единиц УНБТ–1180 L1 (L2) Pump Parts Manual List |
|||
| обозначение | наименование | ||

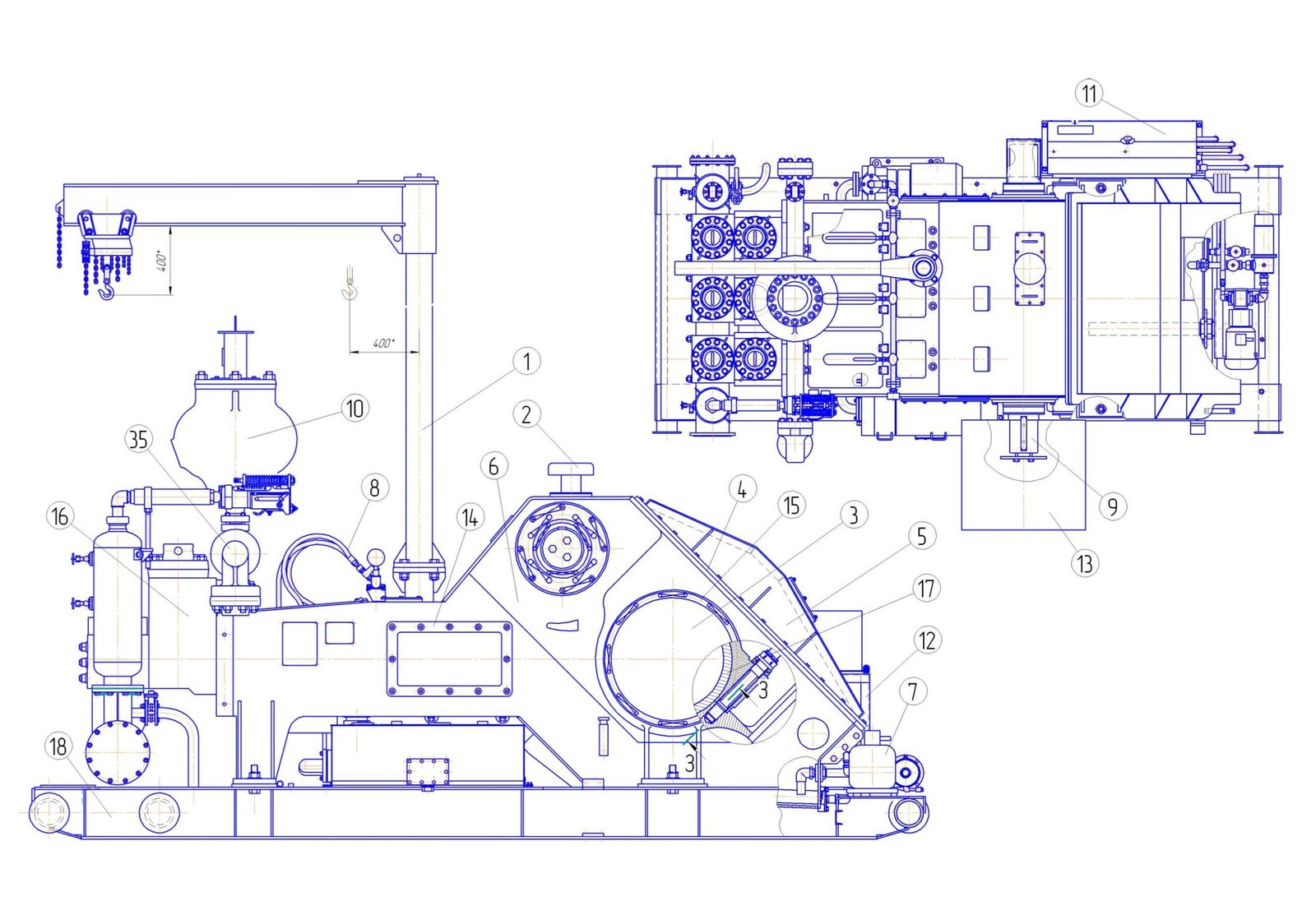

| УНБТ 01.00.00.000 СБ. | Насос буровой трехпоршневой УНБТ–1180 L1. | ||
| № позиции | № детали | Наименование | кол-во |
| 1 | 6029.35.270 СБ | Кран консольно-поворотный | 1 |
| 2 | 96004.53.682 СБ | Колпак вентиляционный | 1 |
| 3 | 96074.53.004 СБ | Крышка | 2 |
| 4 | 96074.53.010 СБ | Прокладка | 1 |
| 5 | 66080.53.075 СБ | Крышка | 1 |
| 6 | УНБТ 01.03.00.000 СБ | Станина | 1 |
| 7 | 66086.53.060 СБ | Система смазки | 1 |
| 8 | УНБТ 01.02.00.000 СБ | Система подачи охлаждающей жидкости | 1 |
| 9 | 66086.53.105 СБ | Вал трансмиссионный | 1 |
| 10 | 96074.53.925 СБ | Пневмокомпенсатор ПК 70-350 | 1 |
| 11 | НБТ-2200.06.00.000 СБ | Блок распределения | 1 |
| НБТ-2200.06.00.000-03СБ | Блок распределения | ||
| 12 | 60040.70.000 СБ | Стол | 1 |
| 13 | 96090.53.725 СБ | Шкив Ø 710 | 1 |
| 96074.53.020 СБ | Шкив Ø 800 | ||
| 96074.53.078 СБ | Шкив Ø 1000 | ||
| УНБТ 01.00.00.100 СБ | Шкив Ø 1010 (поликлиновой ремень 8V-3150 пятиручьевой) | ||
| 14 | 96074.53.551 СБ | Рамка | 2 |
| 15 | 96074.53.323 СБ | Прокладка | 2 |
| 16 | УНБТ 01.06.00.000 СБ | Блок гидравлический | 1 |
| 17 | 66086.53.105 СБ | Механизм кривошипно-ползунный | 1 |
| 18 | УНБТ 01.05.00.000 СБ. | Рама | 1 |
| Остальные детали смотри УНБТ 02.00.00.000 СБ L2 | |||
| обозначение | наименование | ||
| УНБТ 02.00.00.000 СБ | Насос буровой трехпоршневой УНБТ–1180 L2 | ||
| № позиции | № детали | Наименование | кол-во |
| 1 | 6029.35.270 СБ | Кран консольно-поворотный | 1 |
| 2 | 96004.53.682 СБ | Колпак вентиляционный | 1 |
| 3 | 96074.53.004 СБ | Крышка | 2 |
| 4 | 96074.53.010 СБ | Прокладка | 1 |
| 5 | 66080.53.075 СБ | Крышка | 1 |
| 6 | УНБТ 01.03.00.000 СБ | Станина | 1 |
| 7 | 66086.53.060 СБ | Система смазки | 1 |
| 8 | УНБТ 01.02.00.000 СБ | Система подачи охлаждающей жидкости | 1 |
| 9 | 66086.53.105 СБ | Вал трансмиссионный | 1 |
| 10 | 96074.53.925 СБ | Пневмокомпенсатор ПК 70-350 | 1 |
| 11 | НБТ-2200.06.00.000 СБ | Блок распределения | 1 |
| НБТ-2200.06.00.000-03 СБ | Блок распределения | ||
| 12 | 60040.70.000 СБ | Стол | 1 |
| 13 | 96090.53.725 СБ | Шкив Ø 710 | 1 |
| 96074.53.020 СБ | Шкив Ø 800 | ||
| 96074.53.078 СБ | Шкив Ø1000 | ||
| УНБТ 01.00.00.100 СБ | Шкив Ø 1010 (поликлиновой ремень 8V-3150 пятиручьевой) | ||
| 14 | 96074.53.551 СБ | Рамка | 2 |
| 15 | 96074.53.323 СБ | Прокладка | 2 |
| 16 | УНБТ 01.06.00.000 СБ | Блок гидравлический | 1 |
| 17 | 66086.53.105 СБ | Механизм кривошипно-ползунный | 1 |
| 18 | |||
| 19 | УНБТ 01.00.00.002 | Заглушка | 1 |
| 20 | 6044.46.16 | Манжета | 3 |
| 21 | 96004.53.669–1 | Шайба | 1 |
| 22 | 96004.53.689 | Прокладка | 1 |
| 23 | 96074.53.406-1 | Прокладка | 1 |
| 24 | 96074.53.407 | Крышка | 1 |
| 25 | 96074.53.561 | Стекло | 2 |
| 26 | 96074.53.558 | Болт М12 | 4 |
| 27 | 96074.53.562 | Шпилька М12 | 24 |
| 28 | 96074.53.567 | Прокладка | 4 |
| 29 | 96074.53.922 | Крышка | 2 |
| 30 | 96011.53.007 | Шпилька М68х4 | 4 |
| 31 | 96011.53.008 | Гайка М68х4 | 4 |
| 32 | 96011.53.005 | Шайба сферическая | 4 |
| 33 | 96011.53.006 | Шайба | 4 |
| 34 | 96074.53.939 | Угольник | 1 |
| 35 | 96004.53.599 | Гайка М30 | 24 |
| 36 | 96037.53.196 | Шпилька М30 | 8 |
| 37 | 96037.53.196-04 | Шпилька М30 | 8 |
| 38 | Болт 3М30–6gх60.58 ГОСТ 7798–70 | 3 | |
| 39 | Болт М36–6gх120.58 ГОСТ 7798–70 | 4 | |
| 40 | Гайка М36–6Н.04 ГОСТ 5915–70 | 4 | |
| 41 | Шайба С12.02. Ст3.019 ГОСТ 6958–78. | 24 | |
| 42 | 0.1110162 | Пружина тарельчатая II–2–3–80×40×2×3 СТП Д594–81. | 4 |
| 43 | 408417.501–09.005 | Футорка переходная 32х20 СТП А168–75. | 1 |
| 44 | 409811.806–00.018 | Контргайка G1 ¼–B 019 СТП А153–86. | 1 |
| 45 | 0.11254–15 | Наконечник 1–32 (G1 ¼) СТП А274–87. | 1 |
| 46 | 408417.006–00.002 | Ниппель 32 СТП А150–75. | 1 |
| 47 | Болт М12–6g×20.58.019 (S18) ГОСТ 7798–70. | 12 | |
| 48 | Болт 3М12–6g×30.58.019 (S18) ГОСТ 7798–70. | 32 | |
| 49 | Болт М16–6g×50.58.019 (S24) ГОСТ 7798–70. | 42 | |
| 50 | Гайка М12–6Н.5.019 (S18) ГОСТ 5915-70. | 36 | |
| 51 | Шпилька М12–6g×25.46.019 ГОСТ 22032–76. | 12 | |
| 52 | Шплинт 10×100.019 ГОСТ 397–79. | 4 | |
| 53 | 01312052061 | Вентиль 15Б3Р Ду=32 ТУ 26–07–1392–86. | 1 |
| 54 | 08815080964 | Рукав РВД 20.192.2100.024.3 6/36. М33×2/М33Х2, фирма «ЮВЭНК». | 1 |
| 55 | 08815080974 | Рукав РВД 20.192.2300.024.3 6/36. М33×2/М33Х2, фирма «ЮВЭНК». | 3 |
| 56 | 08815080804 | Рукав РВД 20.192.2500.024.3 36/36. М33×2/М33Х2, фирма «ЮВЭНК». | 1 |
| обозначение | наименование | ||
| 6029.35.270 СБ | Кран консольно-поворотный | ||
| № позиции | № детали | Наименование | кол-во |
| 1 | 6029.35.275 СБ | Крепление цепи | 1 |
| 2 | 6029.35.260 СБ | Стрела | 1 |
| 3 | 6029.35.265 СБ | Стойка | 1 |
| 4 | 6029.35.269 | Стакан | 1 |
| 5 | 6029.35.124–1 | Втулка | 1 |
| 6 | 6029.35.268 | Втулка | 1 |
| 7 | 6029.35.177 | Болт | 4 |
| 8 | 409815.007-00.006 | Гайка М12.5 | 2 |
| 9 | 409891.013-00.003 | Шайба А30.02 | 4 |
| 10 | 409811.013-00.009 | Гайка М30-7Н.5 ГОСТ 5915-70 | 4 |
| 11 | 409811.213-00.003 | Гайка М30-7Н.04 ГОСТ5916-70 | 4 |
| 12 | 409514.110-18.000 | Винт B.M20-8g X40.14H ГОСТ 1482-84 | 1 |
| 13 | 04616131528 | ПОДШИПНИК 8116 ГОСТ 520-2002 | 1 |
| 14 | 409781.005-06.000 | Шплинт 3,2×32 ГОСТ 397-79 | 2 |
| 15 | 60211101291 | Болт М12-6дх50.58 ГОСТ 7798-70 | 2 |
| 16 | 01497583121 | Таль РУЧНАЯ ЧЕРВЯЧН. 1П-3-У1 ТУ 24.00.4911-88 | 1 |
| 17 | 01259020301 | Тавотница ТРГ-3/8″ ТУ 24-1-196-76 | 2 |
| 18 | 6029.35.036 | Кольцо | 1 |
| 19 | 6029.35.264 | Упор | 2 |
| 20 | 68006222001 | Цепи сварные А2-6×19 ТУ12.0173856.009-88, L=3M | 1 |
| обозначение | наименование | ||
| 96004.53.682 СБ | Колпак вентиляционный | ||
| № позиции | № детали | Наименование | кол-во |
| 1 | 96004.53.683 СБ | Крышка | 1 |
| 2 | 409571.004-07.003 | Винт В.М6-8gх16.58 ГОСТ 17473-80 | 8 |
| 3 | 09630.00.01 | Колпак | 1 |
| 4 | 09630.00.02 | Сетка Ø 256 ГОСТ 6613-73 | 1 |
| 5 | 09630.00.03 | Шайба прижимная Ø 256 δ=3 | 1 |
| обозначение | наименование | ||
| УНБТ 01.03.00.000 СБ | Станина | ||
| № позиции | № детали | Наименование | кол-во |
| 1 | УНБТ 01.03.01.000 СБ | Корпус насоса | 1 |
| 2 | 96011.53.207 СБ | Трубопровод | 3 |
| 3 | 96090.53.527 СБ | Трубопровод | 2 |
| 4 | 96090.53.527–01 СБ | Трубопровод | 2 |
| 5 | 96090.53.527–03 СБ | Трубопровод | 2 |
| 6 | УНБТ 01.03.03.000 СБ | Крышка | 1 |
| 7 | 96090.53.134–2 СБ | Трубопровод | 1 |
| 8 | 96074.53.447–1 СБ | Трубопровод | 1 |
| 9 | 96090.53.162–1 СБ | Маслосборник | 1 |
| 10 | 96074.53.495 СБ | Заглушка | 1 |
| 11 | 96074.53.979 СБ | Уплотнение штока ползуна | 3 |
| 12 | УНБТ 01.03.02.000 СБ | Подогреватель | 1 |
| 13 | УНБТ 01.03.00.001 | Прокладка | 1 |
| 14 | 96090.53.541 | Скоба | 1 |
| 15 | 96090.53.541–01 | Скоба | 1 |
| 16 | 96004.53.585–01 | Прокладка | 24 |
| 17 | 96004.53.585–03 | Прокладка | 36 |
| 18 | 96004.53.688 | Прокладка | 3 |
| 19 | 96004.53.681 | Крышка | 3 |
| 20 | 66097.53.121 | Болт М20; L=95 | 24 |
| 21 | 6065.53.127–1 | Шайба | 72 |
| 22 | 96074.53.644–1 | Прокладка | 1 |
| 23 | 96004.53.772 | Труба 13х3; L=216 | 4 |
| 24 | 96004.53.782 | Рукав 40У 12–7 ТУ 380056016–78 L =400 | 2 |
| 25 | 96074.53.491 | Рукав 40У 12–7 ТУ 380056016–78 L =1000 | 2 |
| 26 | 96004.53.519–1 | Болт М12 | 20 |
| 27 | 96090.53.373–1 | Прокладка | 3 |
| 28 | 96004.53.833–2 | Направляющая | 3 |
| 29 | 96004.53.834–2 | Направляющая | 3 |
| 30 | 96090.53.138–1 | Прокладка | 40 |
| 31 | 96090.53.538 | Скоба | 6 |
| 32 | 96090.53.542-1 | Планка | 3 |
| 33 | 96074.53.442 | Планка | 3 |
| 34 | 96090.53.454 | Угольник | 2 |
| 35 | 96074.53.582 | Скоба | 2 |
| 36 | 96074.53.583 | Планка | 2 |
| 37 | 96011.53.206 | Шайба 5х30х60 | 5 |
| 39 | 04172.00–01 | Хомутик СТП Д422-87 | 8 |
| 40 | 0.11251–02 | Штуцер 20–R ¾ СТП А213–86. | 6 |
| 41 | 0.11319–11 | Прокладка 24/16–2 СТП Д1129–89. | 30 |
| 42 | 409811.801–00.013 | Контргайка G ¼ – В СТП А153–86. | 8 |
| 43 | 409811.806–00.018 | Контргайка G1 ¼ – В СТП А153–86. | 1 |
| 44 | 0.11254 | Наконечник 1–12 (G1/4) СТП А274–86. | 2 |
| 45 | 0.11255 | Наконечник 2–12 (R1/4) СТП А274–87. | 6 |
| 46 | 0.11255–04 | Наконечник 2–20 (G3/4) СТП А274–87. | 2 |
| 47 | 401261.414–31.005 | Ниппель 32 СТП А92–70. | 1 |
| 48 | 40890000320 | Тройник 32 ГОСТ 8948–75 | 1 |
| 49 | 409891.307–21.006 | Шайба 12х55 СТП К364–73. | 13 |
| 50 | 60261101205 | Болт М12–6gх20.58 ГОСТ 7798–70. | 24 |
| 51 | 60261101325 | Болт М12–6gх65.58 ГОСТ 7798–70. | 2 |
| 52 | 60261101193 | Болт 3М12–8gх16.58 ГОСТ 7798–70. | 11 |
| 53 | 60561100125 | Болт 3М16–8gх30.58 ГОСТ 7798–70. | 14 |
| 54 | 60561100125 | Гайка М12–7Н.5.06 ГОСТ 5915–70. | 23 |
| 55 | 62110461275 | Шпилька М12–6g.46.019 ГОСТ 22032–76. | 9 |
| 56 | 94311001630 | Кольцо 115–125–58–2–2 ГОСТ 9833–73 | 1 |
| 57 | 62110460895 | Шпилька М10–6g×40.46.019 ГОСТ 22032–76. | 2 |
| 58 | 08815080974 | Рукав РВД 20.129.2300.024.3 6/36. М33Х2/М33Х2 Ф–МА «ЮВЭНК» | 1 |
| 59 | 08815081014 | Рукав РВД 20.192.2100.024.3 6/36. М33Х2/М33Х2 Ф–МА «ЮВЭНК» | 1 |
| 60 | 08815080924 | Рукав РВД 20.192.1700.024.3 6/36. М33Х2/М33Х2 Ф–МА «ЮВЭНК» | 1 |
| 61 | Термостат (входит в комплект подогревателя) | 1 | |
| обозначение | наименование | ||
| УНБТ 01.02.00.000 СБ | Система подачи охлаждающей жидкости | ||
| № позиции | № детали | Наименование | кол-во |
| 1 | 96090.53.890 СБ | Рукав R 1/2 | 3 |
| 2 | 66097.53.161-1 СБ | Коллектор | 1 |
| 3 | 96037.53.346 СБ | Коллектор | 1 |
| 4 | 66097.53.162-1 СБ | Рукав G 1 1/4 | 1 |
| 5 | 96081.53.831 СБ | Бак в сборе | 1 |
| 6 | 66097.53.163 СБ | Крышка | 3 |
| 7 | 96081.53.817 СБ | Втулка сливная | 1 |
| 8 | 96037.53.330 | Уплотнение | 1 |
| 9 | 96074.53.749-2 | Стойка | 1 |
| 10 | 96074.53.749-3 | Стойка | 1 |
| 11 | 96074.53.777 | Штуцер | 1 |
| 12 | 96074.53.780 | Прокладка | 1 |
| 13 | 96037.53.333 | Фланец | 1 |
| 14 | 96037.53.583 | Переходник | 3 |
| 15 | Скоба 42 СТП Д604-88 | 2 | |
| 16 | Прокладка 17/10-2 СТП Д1129-89 | 1 | |
| 17 | Прокладка 90/60х3-I-МБС-С1 СТП Д787-80 | 1 | |
| 18 | Контргайка G 1 1/4-В СТП А153-86 | 3 | |
| 19 | Контргайка G1/2-В СТП А153-86 | 3 | |
| 20 | Пробка Rc 3/4 СТП А253-92 | 1 | |
| 21 | Тройник 20 СТП А132-74 | 1 | |
| 22 | Болт М10-6gх25.58.019 ГОСТ 7798-70 | 4 | |
| 23 | Болт М16-6gх30.58.019 ГОСТ 7798-70 | 3 | |
| 24 | Болт М16-6gх65.58.019 ГОСТ 7798-70 | 4 | |
| 25 | Болт М20-6gх60.58.019 ГОСТ 7798-70 | 4 | |
| 26 | Гайка М10-6Н.5.019 ГОСТ 5915-70 | 4 | |
| 27 | Гайка М12-6Н.5.019 ГОСТ 5915-70 | 4 | |
| 28 | Гайка М16-6Н.5.019 ГОСТ 5915-70 | 8 | |
| 29 | Кольцо 115-125-58-2-2 ГОСТ 9833-73 | 1 | |
| 30 | Шайба 10 65Г 019 ГОСТ 6402-70 | 4 | |
| 31 | Шайба 12 65Г 019 ГОСТ 6402-70 | 4 | |
| 32 | Шайба 16 65Г 019 ГОСТ 6402-70 | 11 | |
| 33 | Шайба 20 65Г 019 ГОСТ 6402-70 | 4 | |
| 34 | Шпилька М12-6gх40.46.019 ГОСТ 22032-76 | 4 | |
| 35 | Шпилька М16-6gх50.45.019 ГОСТ 22032-76 | 4 | |
| 36 | Угольник 90°-1-32 ГОСТ 8946-75 | 1 | |
| 37 | Клапан 15Б 1п Ду=15 ТУ 3712-017-05749381-2202 | 3 | |
| 38 | Манометр ДМ8008-ВУ 4 кгс/см2 ТУ 4212-003-42368375-01 | 1 | |
| 39 | Агрегат насосный СМ 80-50-200/4-СД 2 кВт | ||
| ТУ 3631-023-00217923-95 | 1 | ||
| обозначение | наименование | ||
| 66086.53.105 СБ. | Вал трансмиссионный | ||
| № позиции | № детали | Наименование | кол-во |
| 1 | 96090.53.833 СБ | Втулка. | 2 |
| 2 | 96074.53.420 СБ | Колпак. | 1 |
| 3 | 96004.53.408 | Кольцо. | 2 |
| 4 | 96004.53.437 | Крышка. | 2 |
| 5 | 96097.53.111 | Вал – шестерня. | 1 |
| 6 | 96004.53.596–1 | Стакан. | 1 |
| 7 | 96004.53.597–1 | Стакан. | 1 |
| 8 | 96090.53.149 | Прокладка. | 2 |
| 9 | 96090.53.183 | Крышка. | 1 |
| 10 | 96090.53.184 | Прокладка. | 1 |
| 11 | 96004.53.382 | Фланец. | 1 |
| 12 | Болт ЗМ12×25.58 ГОСТ 7798-70. | 12 | |
| 13 | Болт ЗМ10×20.58 ГОСТ 7798-70. | 12 | |
| 14 | Болт ЗМ20×40.58 ГОСТ 7798-70. | 32 | |
| 15 | Винт В.М12×30.58 ГОСТ 1491-80. | 4 | |
| 16 | Кольцо 225–240–85–2–2 ГОСТ 9833-73. | 2 | |
| 17 | Шпонка 45x25x280 ГОСТ 8790-79. | 2 | |
| 18 | Манжета НР250. | 4 | |
| 19 | Пружина 250. | 4 | |
| 20 | Подшипник 3003752 (ф260×ф440×144). | 2 | |
| обозначение | наименование | ||
| 96074.53.925 СБ. | Пневмокомпенсатор ПК 70-350 | ||
| № позиции | № детали | Наименование | кол-во |
| 1 | 6065.53.267-2СБ | Диафрагма Д-70. | 1 |
| 2 | 6065.53.713-1СБ | Колпак. | 1 |
| 3 | 6044.53.517 | Стабилизатор. | 1 |
| 4 | 96074.53.927 | Шпилька М36ХЗ. | 16 |
| 5 | 6065.53.720-1 | Шайба пружинная. | 1 |
| 6 | 6065.53.732-1 | Фланец. | 1 |
| 7 | 6065.53.733-1 | Переходник. | 1 |
| 8 | 6065.53.754 | Шайба стопорная. | 3 |
| 9 | 6065.53.815 | Гайка М36X3. | 22 |
| 10 | 6065.53.889-1 | Прокладка | 2 |
| 11 | 96009.53.437 | Болт распорный. | 1 |
| 12 | 96009.53.438 | Болт М20. | 1 |
| 13 | 96074.53.931 | Крышка | 1 |
| 14 | 96074.53.928 | Корпус | 1 |
| 15 | 96074.53.342-1 | Седло | 1 |
| 16 | 96074.53.932 | Шпилька М36ХЗ. | 6 |
| 17 | 409511.107-09.005 | Болт ЗМ12-8gх20.58 ГОСТ 7798-70 | 6 |
| 18 | 409511.007-14.004 | Болт М12х30.58 ГОСТ 7798-70 | 6 |
| 19 | 409541.009-14.009 | Винт В.М16-8gХ30.58 ГОСТ 1491-80 | 2 |
| 20 | 409891.007-00.006 | Шайба А12.02 | 6 |
| 21 | 94311001600 | Кольцо 110-120-58-2-2 ГОСТ 9833-73 | 1 |
| 22 | 409943.537-20.006 | Кольцо 110x120x2 | 2 |
| 23 | 94311001840 | Кольцо 160-170-58-2-2 ГОСТ 9833-73 | 1 |
| 24 | 409943.545-20.009 | Кольцо 160x170x2 | 2 |
| 25 | 0.11319-05 | Прокладка 17/10-2 | 1 |
| 26 | 01322294001 | Вентиль угловой СМ 23157.003.00 ТУ 26-07-1220-81 Ду=3Рр=40МПа | 1 |
| 27 | 08100157023 | Манометр МП4-УТ-600-1,5 ТУ 25-02.180335-84 | 1 |
| обозначение | наименование | ||
| НБТ-2200.06.00.000 СБ | Блок распределения | ||
| № позиции | № детали | Наименование | кол-во |
| 1 | 96004.53.650 СБ | Отвод | 1 |
| 2 | 96004.53.653 СБ | Отвод | 1 |
| 3 | 96004.53.655 СБ | Отвод | 1 |
| 4 | НБТ-2200.06.10.000 СБ | Кожух | 1 |
| 5 | НБТ-2200.06.10.000-03 СБ | Кожух | |
| НБТ-2200.06.20.000 СБ | Корпус | 1 | |
| НБТ-2200.06.20.000-03 СБ | Корпус | ||
| 6 | 66086.53.092 СБ | Дроссель | 1 |
| 7 | 96074.53.472 СБ | Панель | 1 |
| 8 | 96074.53.480 СБ | Клапан предохранительный | 1 |
| 9 | НБТ-2200.06.30.000 СБ | Стенка | 1 |
| НБТ-2200.06.30.000-03 СБ | Стенка | ||
| 10 | 6018.53.679 | Скоба | 1 |
| 11 | 96004.53.662-1 | Переходник | 2 |
| 12 | 96004.53.663-1 | Ниппель переходной | 3 |
| 13 | 96004.53.664-1 | Переходник | 1 |
| 14 | 96004.53.665 | Переходник | 3 |
| 16 | 96004.53.667 | Ниппель | 2 |
| 18 | 96090.53.619-01 | Ниппель | 2 |
| 19 | 96090.53.621 | Патрубок | 1 |
| 20 | 96074.53.462 | Футорка | 2 |
| 21 | 96090.53.619 | Ниппель | 1 |
| 22 | НБТ-2200.06.00.001 | Ниппель | 1 |
| 23 | НБТ-2200.06.00.001-01 | Ниппель | 2 |
| 24 | НБТ-2200.06.00.002 | Ниппель | 1 |
| 25 | 66086.53.086 | Ниппель | 1 |
| 26 | НБТ-2200.06.00.001-03 | Ниппель | 1 |
| 27 | НБТ-2200.06.00.002-01 | Ниппель | 1 |
| 28 | НБТ-2200.06.00.001-04 | Ниппель | 1 |
| 29 | НБТ-2200.06.00.003 | Ниппель | 1 |
| 30 | НБТ-2200.06.00.002-02 | Ниппель | 1 |
| 31 | 66086.53.086-02 | Ниппель | 1 |
| 32 | Бонка М10х19х12 СТП Д1087-79 | 4 | |
| 33 | Контргайка G 3/4-В СТП А153-86 | 13 | |
| 34 | Колпак G 3/4-В СТП А226-72 | 5 | |
| 35 | Штуцер 20-R ¾ СТП А213-86 | 5 | |
| 36 | Крест 20 СТП А147-75 | 1 | |
| 37 | Прокладка 10/6х1,5 СТП Д789-73 | 3 | |
| 38 | Прокладка 16/12х1,5 СТП Д789-73 | 1 | |
| 39 | Прокладка 18/8х1,5 СТП Д789-73 | 6 | |
| 40 | Прокладка 30/12х3-I-ТМКЩ-С1 СТП Д787-80 | 24 | |
| 41 | Скоба 28 СТП Д602-88 | 1 | |
| 42 | Тройник 20 СТП А132-74 | 7 | |
| 43 | Угольник 90°-1-Ц-20 ГОСТ 8946-75 | 1 | |
| 44 | Футорка переходная 32х20 СТП А168-75 | 1 | |
| 45 | Муфта короткая 20 СТП А148-74 | 1 | |
| 46 | Муфта Rc 3/4 СТП А27-73 | 5 | |
| 47 | Пробка Rc 3/4 СТП А253-92 | 3 | |
| 49 | Болт М8х16.58 ГОСТ 7798-70 | 7 | |
| 50 | Болт М10х16.58 ГОСТ 7798-70 | 1 | |
| 51 | Болт 3М10х20.58 ГОСТ 7798-70 | 4 | |
| 52 | Болт 3М10х40.58 ГОСТ 7798-70 | 4 | |
| 53 | Винт В.М3-8gх10.58 ГОСТ 17473-80 | 19 | |
| 54 | Гайка М8.5 ГОСТ 5915-70 | 2 | |
| 55 | Гайка М10.5 ГОСТ 5915-70 | 1 | |
| 56 | Шайба 8х1,5.02 ГОСТ 11371-78 | 2 | |
| 57 | Шайба 12.02 СТП К352-80 | 16 | |
| 58 | Вентиль 15Б 1БК Ду=20 ТУ 26-07-1392-8 | 1 | |
| 59 | Сепаратор магнитный очистительный ФММ25 | 1 | |
| 60 | Манометр МТП-3М-10 ТУ 25-02.101293-830 | 1 | |
| 61 | Манометр МТП-3М-16 ТУ 25-73 10.0045-87 | 2 | |
| 62 | Термометр ТКП-60/3М с дистанционным капилляромL=1,6 м ТУ 25-7353.033-86 | 1 | |
| обозначение | наименование | ||
| 96074.53.480 СБ. | Клапан предохранительный | ||
| № позиции | № детали | Наименование | кол-во |
| 1 | 96074.53.481 | Штуцер | 1 |
| 2 | 96074.53.482 | Опора | 1 |
| 3 | 40820000310 | Футорка 32х20 СТП А152-74 | 1 |
| 4 | 96074.53.484 | Пружина | 1 |
| 5 | 96074.53.485 | Винт | 1 |
| 6 | Контргайка G3/4-В СТП А153-86 | 1 | |
| 7 | 40890000320 | Тройник 32 СТП А146-75 | 1 |
| 8 | 04691179863 | Шарик 19,05-100 ГОСТ 3722-81 | 1 |
| обозначение | наименование | ||
| 66086.53.092 СБ. | Дроссель | ||
| № позиции | № детали | Наименование | кол-во |
| 1 | 66086.53.093 | Патрубок | 1 |
| 2 | 66087.53.176 | Золотник | 1 |
| 3 | 66087.53.177 | Футорка | 1 |
| 4 | 66087.53.178 | Винт | 1 |
| 6 | Тройник 20 ГОСТ 8948–75 | 1 | |
| 7 | 409811.801–00.013 | Контргайка G1/4–B 019 СТП А153-86 | 1 |
| 8 | 409811.804-00.012 | Контргайка G3/4–B 019 СТП А153-86 | 1 |
| 9 | 91196400041 | Пломба 10/6,5 СТП 1094-79 | 1 |
| 11 | 63510011941–0,2 | Проволока 1,6-0-4 ГОСТ 3282-74 | 0,2м |
| 12 | Лента ФУМ 0,08-1,5 ТУ6-05-1388-76 | 0,03кг | |
| 13 | Кольцо 012-015-19-2-2 ГОСТ 9833-73. | 1 | |
| обозначение | наименование | ||
| Шкив | |||
| № позиции | № детали | Наименование | кол-во |
| 96090.53.725 СБ | Шкив Ø 710 | ||
| 1 | 6018.53.580 | Шпилька М16 | 2 |
| 2 | 96090.53.097 | Цанга | 1 |
| 3 | 96090.53.098 | Болт | 6 |
| 4 | 96090.53.122-1 | Планка (3x150x200) | 5 |
| 5 | 96090.53.124 | Планка (10x150x200) | 1 |
| 6 | 96090.53.128 | Планка (20x150x203) | 1 |
| 7 | 96090.53.094-1 | Шкив | 1 |
| 8 | 60521100161 | Гайка M16-6H.5(S24) ГОСТ 5915-70 | 2 |
| 96074.53.020 СБ | Шкив Ø 800 | ||
| 1 | 6018.53.580 | Шпилька М16 | 2 |
| 2 | 96090.53.097 | Цанга | 1 |
| 3 | 96090.53.098 | Болт | 6 |
| 4 | 96074.53.022 | Планка (3х150х195) | 5 |
| 5 | 96090.53.124 | Планка (10x150x200) | 1 |
| 6 | 96090.53.128 | Планка (20x150x203) | 1 |
| 7 | 96074.53.021 | Шкив | 1 |
| 8 | 60521100161 | Гайка M16-6H.5(S24) ГОСТ 5915-70 | 2 |
| 96074.53.078 СБ | Шкив Ø 1000 | ||
| 1 | 6018.53.580 | Шпилька М16 | 2 |
| 2 | 6090.53.097 | Цанга | 1 |
| 3 | 96090.53.098 | Болт | 6 |
| 4 | 96090.53.122-1 | Планка (3x150x200) | 5 |
| 5 | 96090.53.124 | Планка (10x150x200) | 1 |
| 6 | 96090.53.128 | Планка (20x150x203) | 1 |
| 7 | 96090.53.321-1 | Шкив | 1 |
| 8 | 60521100161 | Гайка M16-6H.5(S24) ГОСТ 5915-70 | 2 |
| УНБТ 01.00.00.100 СБ | Шкив Ø 1010 | ||
| 1 | 6018.53.580 | Шпилька М16 | 2 |
| 2 | 96090.53.077 | Цанга | 1 |
| 3 | 96090.53.098 | Болт | 6 |
| 4 | 96090.53.122-1 | Планка (3x150x200) | 5 |
| 5 | 96090.53.124 | Планка (10x150x200) | 1 |
| 6 | 96090.53.128 | Планка (20x150x203) | 1 |
| 7 | УНБТ 01.00.00.101 | Шкив | 1 |
| 8 | 60521100161 | Гайка M16-6H.5(S24) ГОСТ 5915-70 | 2 |
| обозначение | наименование | ||
| УНБТ 01.06.00.000 СБ. | Блок гидравлический | ||
| № позиции | № детали | Наименование | кол-во |
| 1 | 96004.53.125СБ. | Кольцо уплотнительное. | 3 |
| 2 | 96090.53.910 СБ. | Клапан предохранительный. | 1 |
| 3 | 96033.53.030 СБ. | Предохранитель манометра | 1 |
| 4 | 96033.53.655 СБ. | Предохранитель манометра | 1 |
| 5 | 66097.53.084 СБ. | Хомут | 3 |
| 6 | 96033.53.005 СБ. | Клапан | 6 |
| 7 | 7 96033.53.009 СБ. | Крышка клапана | 6 |
| 8 | 66097.53.071 СБ. | Коробка гидравлическая | 3 |
| 9 | 66097.53.073 СБ. | Коробка гидравлическая | 3 |
| 10 | 96074.53.945 – 1 СБ. | Пневмокомпенсатор ПК50 – 6 | 1 |
| 11 | 66097.53.065 СБ. | Пневмокомпенсатор ПК50 – 6 | 1 |
| 12 | УНБТ 01.06.01.000 СБ. | Коллектор нагнетательный | 1 |
| 13 | УНБТ 01.06.02.000 СБ. | Коллектор приемный | 1 |
| 14 | 66097.53.147 СБ. | Подвод СОЖ | 3 |
| 15 | 66060.53.023 | Шпилька М42×3 | 3 |
| 16 | 66060.53.028 СБ. | Хомут | 3 |
| 17 | 66097.53.100 СБ. | Отбойник | 3 |
| 18 | 96081.53.060 СБ. | Сливной патрубок | 1 |
| 19 | 96074.53.230 СБ. | Поршень Ф180 | 3 |
| 96074.53.230-01 СБ. | Поршень Ф170 | 3 | |
| 96074.53.230-02 СБ. | Поршень Ф160 | 3 | |
| 96074.53.230-03 СБ. | Поршень Ф150 | 3 | |
| 96074.53.230-04 СБ. | Поршень Ф140 | 3 | |
| 96074.53.230-07 СБ. | Поршень Ф190 | 3 | |
| 20 | 6606.53.034 – 01СБ. | Втулка цилиндровая биметаллическая (ф180). | 3 |
| 6606.53.034 СБ. | Втулка цилиндровая биметаллическая (ф190). | 3 | |
| 6606.53.034 – 02 СБ. | Втулка цилиндровая биметаллическая (ф170). | 3 | |
| 6606.53.034 – 03 СБ. | Втулка цилиндровая биметаллическая (ф160). | 3 | |
| 6606.53.034 – 04 СБ. | Втулка цилиндровая биметаллическая (ф150). | 3 | |
| 6606.53.034 – 05 СБ. | Втулка цилиндровая биметаллическая (ф140). | 3 | |
| 21 | 6065.53.855 | Втулка | 1 |
| 22 | 6065.53.856-1 | Кольцо | 2 |
| 23 | 6065.53.858-1 | Гайка накидная | 1 |
| 24 | 6044.53.211 | Шайба | 40 |
| 25 | 96004.53.049 | Кольцо подкладное | 12 |
| 26 | 96004.53.124 | Кольцо уплотнительное | 6 |
| 27 | 66097.53.122 | Гайка МЗО | 54 |
| 28 | 96004.53.599 | Гайка | 84 |
| 29 | 96004.53.811 – 1 | Фланец | 6 |
| 30 | 96004.55.177 | Болт М24 | 12 |
| 31 | 66097.53.125 | Втулка | 3 |
| 32 | 96074.53.428 | Винт | 6 |
| 33 | 96090.53.490 | Фланец | 4 |
| 34 | 96090.53.847 | Болт М20 | 40 |
| 35 | 96074.53.149 | Переходник | 2 |
| 36 | 96074.53.154 | Прокладка | 4 |
| 37 | 66097.53.124 | Переходник | 1 |
| 38 | 66097.53.069 | Отвод | 1 |
| 39 | 66097.53.079 | Втулка опорная | 3 |
| 40 | 66097.53.078 | Корпус цилиндровой втулки | 3 |
| 41 | 66060.53.021 | Вставка. | 3 |
| 42 | 66097.53.080 | Фланец нажимной | 3 |
| 43 | 66097.53.024–01 | Кольцо гидрозатвора (ф180) | 3 |
| 66097.53.024 | Кольцо гидрозатвора (ф190) | 3 | |
| 66097.53.024–02 | Кольцо гидрозатвора (ф170) | 3 | |
| 66097.53.024–03 | Кольцо гидрозатвора (ф160) | 3 | |
| 66097.53.024–04 | Кольцо гидрозатвора (ф150) | 3 | |
| 66097.53.024–05 | Кольцо гидрозатвора (ф140) | 3 | |
| 44 | 96037.53.193 | Шпилька МЗО | 72 |
| 45 | 96011.53.138 | Шпилька МЗО | 36 |
| 46 | 96037.53.193 – 04 | Шпилька МЗО | 12 |
| 47 | 66097.53.139 | Шпилька МЗО | 18 |
| 48 | 96037.53.189 | Шпилька М16 | 8 |
| 49 | 409943.542 – 20.000 | Кольцо 140x150x2 | 18 |
| 50 | 41010000500 | Контргайка 50 ГОСТ 8961 – 75. | 1 |
| 51 | 0.11319-05 | Прокладка 17/10 – 2 | 2 |
| 52 | 0.11319-33 | Прокладка 55/45 – 2 | 2 |
| 53 | 409943.208 – 41.000 | Прокладка 20/12×З – 1 – МБС – С1 | 3 |
| 54 | 409943.231–16–008 | Прокладка 80/60×З – 2 – ТМКЩ-С1 | 5 |
| 55 | 409943.231–40–004 | Прокладка 210/160×З – 1 – МБС-С1 | 5 |
| 56 | 409943.231–40–008 | Прокладка 300/260хЗ-1-МБС-С1 | 2 |
| 57 | 40800000500 | Угольник 900–1–50 ГОСТ 8946–75. | 1 |
| 58 | 96074.53.253 | Фланец | 1 |
| 59 | 66097.53.061 | Кольцо | 1 |
| 60 | 66097.53.062 | Шпилька М24 | 1 |
| 61 | 66097.53.225 | Кольцо уплотнительное (для цилиндр. втулокф140,ф150,ф160) | 3 |
| 66097.53.225-01 | Кольцо уплотнительное (для цилиндр. втулок ф170,ф180,ф190) | ||
| 62 | 60261100833 | Болт 3M10–6g×25.58.019 ГОСТ 7798-70 | 16 |
| 63 | 60261102385 | Болт М16–6g×100.58.019 ГОСТ 7798-70 | 4 |
| 64 | 60261103325 | Болт М20–6g×80.58.019 ГОСТ 7798-70. | 12 |
| 65 | 60491140161 | Гайка AM16–6H.40.III.4 ГОСТ 9064-75. | 12 |
| 66 | 60561100205 | Гайка М20–6Н.5.019 ГОСТ 5915-70. | 12 |
| 67 | 60862040161 | Шайба 16 65Г 019 ГОСТ 6402-70. | 4 |
| 68 | 94311001750 | Кольцо 140–150–58–2–2 ГОСТ 9833-73. | 9 |
| 69 | 60561100245 | Гайка М24–6Н.5.019 ГОСТ 5915-70. | 3 |
| 70 | 60891000245 | Шайба сферическая 7019–0397 Ц15Хр. 1 13438-68. | 1 |
| 71 | 60890000245 | Шайба 7019–0417 Ц15Хр ГОСТ 13439-68. | 1 |
| 72 | 013224101011 | Вентиль 15С 13БК1Ду=6 ГОСТ10094-75. | 4 |
| 73 | 01345520044 | Затвор дисковый АС1.409.1225–РЛ в неразъёмном корпусе Ду50, Ру 0,6МПа, ручной ТУ 3741-029-35491454-2006 с эластомерным вкладышем и с рукояткой. | 1 |
| 74 | 66060.53.020 | Гайка М30×2 | 3 |
| 75 | 66084.53.018 | Пробка II G1 ¼ . | 2 |
| 76 | 66097.53.123 | Винт М8. | 6 |
| 77 | 66060.53.022 | Шток поршня. | 3 |
| Буланашский машиностроительный завод | |||
| обозначение | наименование | ||
| 96033.53.005 СБ. | Клапан | ||
| № позиции | Обозначение | Наименование | кол-во |
| 1 | 96033.53.047 | Стакан | 1 |
| 2 | 6044.53.17 | ВТУЛКА | 1 |
| 3 | 96004.53.861-3 | Клапан | 1 |
| 4 | 96004.53.864-2 | Седло | 1 |
| 5 | 96095.55.547 | ГАЙКА | 1 |
| 6 | 96074.53.108 | УПЛОТНЕНИЕ КЛАПАНА | 1 |
| 7 | 96074.53.131 | Пружина Ф8 | 1 |
| Буланашский машиностроительный завод | |||
| обозначение | наименование | ||
| 96074.53.230 СБ. | Поршень Ф180 | ||
| № позиции | Обозначение | Наименование | кол-во |
| 1 | 96074.53.233 | Манжета (ф180) | 1 |
| 96074.53.233-01 | Манжета (ф170) | 1 | |
| 96074.53.233-02 | Манжета (ф160) | 1 | |
| 96074.53.233-03 | Манжета (ф150) | 1 | |
| 96074.53.233-04 | Манжета (ф140) | 1 | |
| 96074.53.233-06 | Манжета (ф190) | 1 | |
| 2 | 96074.53.231 | Сердечник (ф180) | 1 |
| 96074.53.231-01 | Сердечник (ф170) | 1 | |
| 96074.53.231-02 | Сердечник (ф160) | 1 | |
| 96074.53.231-03 | Сердечник (ф150) | 1 | |
| 96074.53.231-04 | Сердечник (ф140) | 1 | |
| 96074.53.231-07 | Сердечник (ф190) | 1 | |
| 3 | 94311001150 | Кольцо 055-060-30-2-2 ГОСТ 9833-73 | 1 |
| 4 | 96074.53.246 | Шайба | 1 |
| –01 | ––//–– | 1 | |
| –02 | ––//–– | 1 | |
| –03 | ––//–– | 1 | |
| –04 | ––//–– | 1 | |
| –05 | ––//–– | 1 | |
| обозначение | наименование | ||
| 66086.53.100 СБ. | Механизм кривошипно-ползунный | ||
| № позиции | № детали | Наименование | кол-во |
| 1 | 96074.53.958 СБ. | Шатун | 3 |
| 2 | 96074.53.960 СБ. | Вал | 1 |
| 3 | 96074.53.307 СБ. | Крышка | 2 |
| 4 | 66060.53.071 | Шток ползуна | 3 |
| 5 | 96011.53.241 | Лоток | 2 |
| 6 | 96011.53.245 | Лоток | 1 |
| 7 | 6065.53.28-1 | Болт М20Х45 | 100 |
| 8 | 6044.53.569 | Гайка М30 | 16 |
| 9 | 6018.53.204 | Отбойник | 3 |
| 10 | 6018.53.221 | Болт (М30) | 16 |
| 11 | 6018.53.232 | Болт (М20) | 24 |
| 12 | 96004.53.191–3 | Стакан | 1 |
| 13 | 96004.53.192–4 | Стакан | 1 |
| 14 | 96004.53.193 | Кольцо | 2 |
| 15 | 96004.53.194-1 | Планка | 3 |
| 16 | 96074.53.956 | Палец | 3 |
| 17 | 96004.53.196 | Кольцо | 6 |
| 18 | 96074.53.304 | Крышка | 6 |
| 19 | 96004.53.198-2 | Планка | 24 |
| 20 | 96004.53.319-1 | Втулка | 2 |
| 21 | 96004.53.321-1 | КОЛЬЦО | 1 |
| 22 | 96004.53.331 | Кольцо | 1 |
| 23 | 96074.53.965 | Кольцо | 1 |
| 24 | 96004.53.333 | Кольцо | 1 |
| 25 | 96004.53.334 | Планка предохранительная | 8 |
| 26 | 96004.53.335 | Прокладка | 30 |
| 27 | 96004.53.336 | Прокладка | 24 |
| 28 | 96074.53.301–1 | Ползун | 3 |
| 29 | 96004.53.346 | Болт М 30×70 | 18 |
| 30 | 96004.53.348-2 | КОЛЬЦО | 3 |
| 31 | 96004.53.358 | Кольцо | 3 |
| 32 | 96004.53.368 | Кольцо | 3 |
| 33 | 96004.53.553-2 | Полукольцо | 2 |
| 34 | 96022.53.016–01 | Колесо | 1 |
| 35 | 96090.53.509 | Прокладка | 2 |
| 36 | 96090.53.510–1 | Дюбель | 2 |
| 37 | 96074.53.102 | КОЛЬЦО | 1 |
| 38 | 96074.53.319 | ПРОКЛАДКА | 90 |
| 39 | 96074.53.062 | БолтМ12 | 18 |
| 40 | 409781.008-13.009 | Шплинт 6,3×71 ГОСТ 397-79 | 6 |
| 41 | 409811.007-00.002 | Гайка М12–7Н.5 ГОСТ 5915-70 | 18 |
| 42 | 409511.106-09.002 | Болт ЗМ10–8g×20.58 ГОСТ 7798-70 | 24 |
| 43 | 94311001240 | Кольцо 060–070–58–2–2 ГОСТ 9833-73 | 3 |
| 44 | 04621164906 | Подшипник 3003264 ГОСТ 5721-75 | 2 |
| 45 | 04622749735 | Подшипник 4262730 ЛМ ГОСТ 520-2002 | 6 |
| 46 | 04622268430 | Подшипник 50–30928/630 ЛМ ГОСТ 520-2002 | 3 |
| 46 | 0881927004 | Подшипник NUP 38/360 MAR | 3 *Замена |
| Буланашский машиностроительный завод | |||
| Обозначение | Наименование | ||
| 96074.53.958 СБ. | Шатун | ||
| № позиции | Обозначение | Наименование | кол-во |
| 1 | 96074.53.312 | КРЫШКА | 1 |
| 2 | 96004.53.959 | ШАТУН | 1 |
| 3 | 96004.53.531-3 | Болт МЗ6хЗ | 2 |
| 4 | 96004.53.532-1 | Гайка МЗ6хЗ | 2 |
| Буланашский машиностроительный завод | |||
| Обозначение | Наименование | ||
| 66060.53.071 СБ. | Шток ползуна | ||
| № позиции | Обозначение | Наименование | кол-во |
| 1 | 66060.53.073 | Шток ползуна | 1 |
| 2 | 66060.53.072 | Вкладыш | 1 |
| 3 | 66060.53.074 | Стакан | 1 |
| 4 | 63510012081 | Проволока 2,0–О–0–4 ГОСТ 3282-74 | 0,4 м. |
| Буланашский машиностроительный завод | |||
| обозначение | наименование | ||
| 96090.53.910 СБ. | Клапан предохранительный КП50-400 | ||
| № позиции | № детали | Наименование | кол-во |
| 1 | 96074.53.161-1СБ. | Траверса | 1 |
| 2 | 96074.53.201 СБ. | Корпус | 1 |
| 3 | 96074.53.229 СБ. | Механизм затворный | 1 |
| 4 | 96074.53.206-1 СБ. | Отвод | 1 |
| 5 | 96090.53.061 СБ. | Кожух | 1 |
| 6 | 44.66730 СБ. | ВЫКЛЮЧАТЕЛЬ ПУТЕВОЙ ВПВ-111У1 | 1 |
| 7 | 96090.53.253 | Фланец | 1 |
| 8 | 96090.53.275-1 | Пружина | 2 |
| 9 | 96090.53.301-1 | Эксцентрик | 1 |
| 10 | 96090.53.311 | Ось | 1 |
| 11 | 96090.53.312 | Кольцо | 2 |
| 12 | 96090.53.911 | ШАЙБА | 4 |
| 13 | 96090.53.607 | ВТУЛКА | 2 |
| 14 | 96090.53.630 | Винт | 1 |
| 15 | 96090.53.635 | ГАЙКА | 2 |
| 16 | 96090.53.636 | ПЕРЕХОДНИК | 1 |
| 17 | 96090.53.643 | Ось | 1 |
| 18 | 96074.53.165 | Рукоятка | 1 |
| 19 | 96074.53.209 | Ниппель | 1 |
| 20 | 96074.53.167 | Пружина | 1 |
| 21 | 96074.53.168 | ШАРНИР | 1 |
| 22 | 96074.53.169 | ОСЬ | 1 |
| 23 | 96074.53.170 | Стержень | 1 |
| 24 | 96074.53.172 | Втулка | 2 |
| 25 | 96074.53.173 | Стержень | 2 |
| 26 | 96074.53.174 | Ось | 1 |
| 27 | 96074.53.175 | УКАЗАТЕЛЬ | 1 |
| 28 | 96074.53.176 | ШКАЛА | 1 |
| 29 | 96074.53.177 | Рычаг | 1 |
| 30 | 96074.53.178 | Винт | 1 |
| 31 | 96074.53.179 | Винт | 1 |
| 32 | 96074.53.171 | Болт М24 | 4 |
| 33 | 96074.53.223 | Стакан | 1 |
| 34 | 96074.53.224 | Стакан | 1 |
| 35 | 96074.53.212 | Болт стопорный | 2 |
| 36 | 96074.53.213 | Кольцо | 1 |
| 37 | 96074.53.066-1 | Платик | 1 |
| 38 | 96074.53.067-01 | ТЯГА | 1 |
| 39 | 96004.55.159 | Кольцо | 2 |
| 40 | 409811.313-00.026 | Гайка М30х2-7Н.04.029 ГОСТ 5916-70 | 3 |
| 41 | 505472.100-01.003 | Скоба 14 | 1 |
| 42 | 0.11306-13 | Штифт 4 u8х10.05 | 1 |
| 43 | 0.11308-15 | Штифт 6 u8x14.05 | 2 |
| 44 | 0.11308-21 | Штифт 6 u8х25.05 | 1 |
| 45 | 409943.526-20.004 | Кольцо 60x70x2 | 3 |
| 46 | 409511.006-07.027 | Болт М10-8дх16.58.029 ГОСТ 7798-70 | 1 |
| 47 | 60251100115 | Болт М6-6дХ16.58.029 ГОСТ 7798-70 | 4 |
| 48 | 409511.104-07.028 | Болт ЗМ6-8дх16.58.029 ГОСТ 7798-70 | 4 |
| 49 | 409541.004-07.020 | Винт В.М6-8дХ16.58.029 ГОСТ 1491-80 | 4 |
| 50 | 409571.002-02.028 | Винт В.М4-6дх6.58.029 ГОСТ 17473-80 | 4 |
| 51 | 409811.005-00.022 | Гайка М8-7Н.5.029 ГОСТ 5915-70 | 2 |
| 52 | 409891.002-00.027 | Шайба А4.02.029 | 4 |
| 53 | 60852040061 | Шайба 6 65Г 029 ГОСТ 6402-70 | 8 |
| 54 | 409891.503-00.025 | Шайба 10.02.029 | 3 |
| 55 | 409891.013-00.029 | Шайба АЗО.02.029 | 2 |
| 56 | 409781.004-02.012 | Шплинт 2,5×16 019 ГОСТ 397-79 | 3 |
| 57 | 94311001020 | Кольцо 044-052-46-2-2 ГОСТ 9833-73 | 1 |
| 58 | 94311001240 | Кольцо 060-070-58-2-2 ГОСТ 9833-73 | 3 |
| 59 | 94311001100 | Кольцо 050-060-58-2-2 ГОСТ 9833-73 | 1 |
| 60 | 408632.026-00.025 | Кольцо В 60.60С2А 029 ГОСТ13940-86 | 1 |
| Буланашский машиностроительный завод | |||
| Обозначение | Наименование | ||
| 96074.53.229 СБ. | Механизм затворный | ||
| № позиции | Обозначение | Наименование | кол-во |
| 1 | 96090.53.280 | Ось | 2 |
| 2 | 96074.53.219 | Втулка | 1 |
| 3 | 96074.53.217 | Манжета | 1 |
| 4 | 96074.53.227 | Шток | 1 |
| 5 | 96050.53.073 | Кривошип | 1 |
| 6 | 96050.53.075 | Шатун | 1 |
| 7 | 409943.580-20.000 | Кольцо 35x45x3,3 | 1 |
| 8 | 96074.53.228 | Гайка М12 | 1 |
| 9 | 409781.005-06.068 | Шплинт 3,2×32 06 ГОСТ 397-79 | 1 |
| 10 | 94311510200 | Манжета I-45X35-6 ГОСТ 14896-84 | 1 |
| Буланашский машиностроительный завод | |||
| обозначение | наименование | ||
| 66086.53.060 СБ. | Система смазки. | ||
| № позиции | Обозначение | Наименование | кол-во |
| 1 | 96011.53.148 СБ. | Переходник. | 1 |
| 2 | 96011.53.146 СБ. | Корпус. | 1 |
| 3 | 66087.53.072 СБ. | Крышка. | 1 |
| 4 | 96011.53.141 | Ниппель | 1 |
| 5 | 96011.53.142 | Ниппель | 1 |
| 6 | 66087.53.081 | Переходник | 1 |
| 7 | 66087.53.250 | Ниппель | 1 |
| 8 | 66087.53.252 | Ниппель | 1 |
| 9 | 66097.53.253 | Ниппель | 1 |
| 10 | 66087.53.256 | Опора | 3 |
| 11 | 66087.53.257 | Гайка накидная | 1 |
| 12 | 66087.53.258 | Ниппель | 1 |
| 13 | 66087.53.271 | Переходник | 1 |
| 14 | 409811.804-00.009 | Контргайка G3/4-В | 4 |
| 15 | 409811.803-00.006 | Контргайка G1 1/2-В | 8 |
| 16 | 508751.007-00.001 | Муфта короткая 40 | 1 |
| 17 | 0.11251-02 | Штуцер 20-R3/4 | 1 |
| 18 | 0.11577-05 | Пробка R1 ½ | 1 |
| 19 | 0.11577 | Пробка R1/4 | 2 |
| 20 | 0.11347-12 | Угольник 1-40 | 1 |
| 21 | 40800000200 | Угольник 90 -1-20 ГОСТ 8946-75. | 2 |
| 22 | 40800000400 | Угольник 90 -1-40 ГОСТ 8946-75. | 1 |
| 23 | 60261100835 | Болт М10-6gх25.58.019 ГОСТ 7798-70. | 4 |
| 24 | 60261101275 | Болт М12-6gх40.58.019 ГОСТ 7798-70. | 6 |
| 25 | 94311001000 | Кольцо 042-050-46-2-2 ГОСТ 9833-73. | 1 |
| 26 | 94311001800 | Кольцо 150-160-58-2-2 ГОСТ 9833-73. | 1 |
| 27 | 60862040101 | Шайба 10 65Г 019 ГОСТ 6402-70. | 4 |
| 28 | 60862040121 | Шайба 12 65Г 019 ГОСТ 6402-70. | 6 |
| 29 | 01614303124 | Агрегат 80-1 (БГ11-25А) ГОСТ 15107-79 5,8кВтЭл. двиг.4А с левым вр. Вала | 1 |
| 30 | 01312011071 | Вентиль 15Б 1БК Ду=40 ГОСТ 9086-74. | 1 |
| 31 | 01170240721 | Фильтр сетчатый 40-160-2 УХЛ4 ОСТ 2С41-2-80Е | 1 |
| Буланашский машиностроительный завод | |||
| обозначение | наименование | ||
| Принадлежности | |||
| № позиции | Обозначение | Наименование | кол-во |
| 1 | 96004.55.201–2 СБ | Съемник пальца | 1 |
| 2 | 96004.55.100–4 | Гидросьёмник. | 1 |
| 3 | 66060.55.010 | Приспособление для крепления поршня на шток. | 1 |
| 4 | 96081.55.035 | Воздухопровод | |
| 6 | |||
| 7 | 66060.53.010 | Воздухопровод | 1 |
| 8 | 96074.80.010 | Приспособление для установки и извлечения цилиндровых втулок. | 1 |
| 9 | |||
| 10 | 96074.80.000 | Приспособление для сборки клапана. | 1 |
| 11 | 96074.80.020 | Приспособление для установки хомута. | 1 |
| 12 | 96074.80.030 | Гидродомкрат М68х4. | 1 |
| 13 | 66060.55.004 | Приспособление для извлечения поршня со штоком из цилиндровой втулки. | 1 |
| 14* | Примечание: * Два буровых насоса комплектовать одним комплектом инструментов и принадлежностей. | ||
