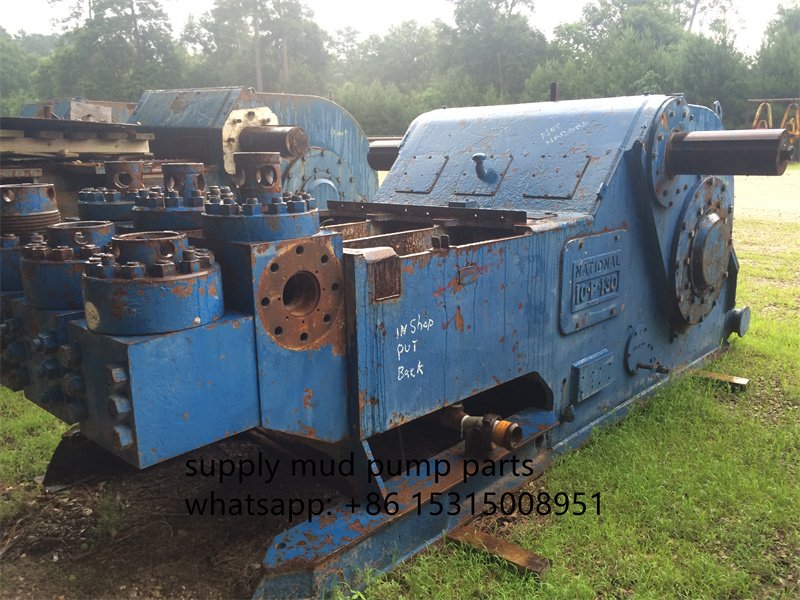

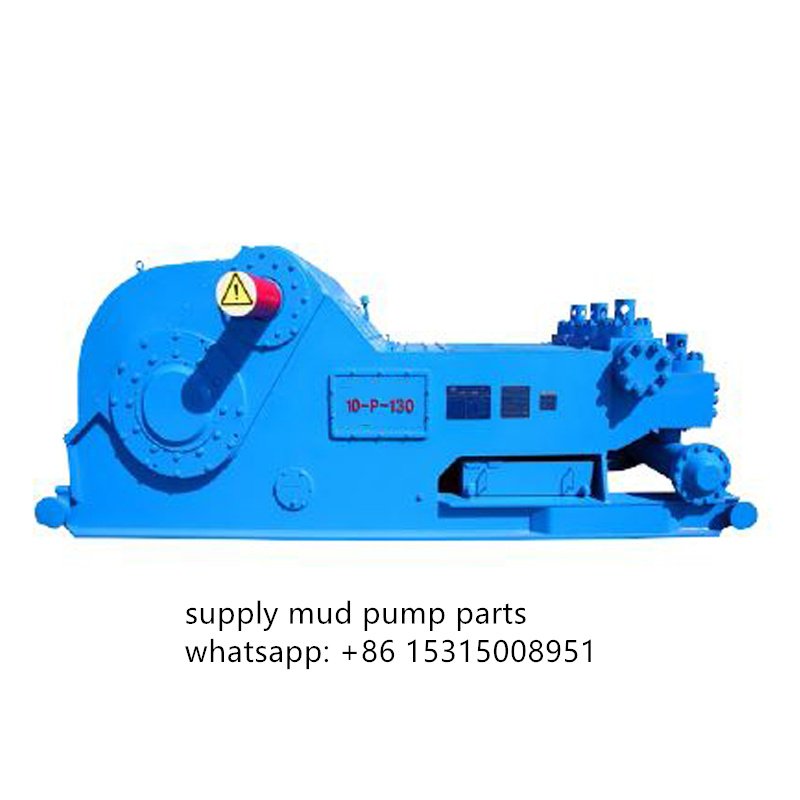

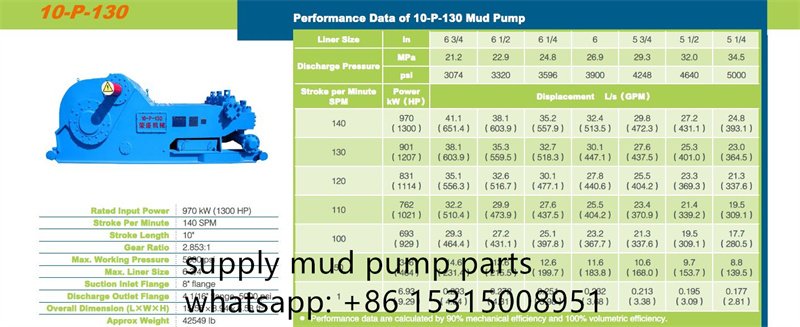

NOV 10P130 Triplex Mud Pump Parts Manual List 10-P-130
NOV 10P130 Triplex Mud Pump Parts Manual List | |||
PUMP COMPLETE PL 1290000 | |||
ITEM | REQ | PART NO. | DESCRIPTION |
1290000 | 10-P-130 TRIPLEX MUD PUMP COMPLETE (CONSISTS OF THE FOLLOWING) | ||
1 | 1 | 1290001 | POWER END COMPLETE |
2 | 6 | 1290085 | CLAMP ASSEMBLY, ROD (CONSISTS OF THE FOLLOWING) |
1 | 1290086 | ROD CLAMP ONLY | |
2 | G-1290087-P | ROD CLAMP CONNECTOR | |
2 | 1290088 | ROD CLAMP PIN | |
2 | 6309080 | 1/2″ TWO WAY LOCK NUT | |
4 | 6571014 | 5/32″ X 7/8″ LG. SPRING SLOT PIN | |
2 | 7000312-11 | 1/2″ X 3″ LG. HEX HEAD CAPSCREW | |
3 | 6 | G-1290376 | WEDGE ASSEMBLY, PLUG LOCKING (CONSISTS OF THE FOLLOWING) |
6 | G-1290179-P | WEDGE INVESTMENT CASTING | |
1 | 1290181 | WEDGE RETAINING SPRING | |
4 | 3 | 1290134 | COVER ASSEMBLY, ROD CHAMBER (CONSISTS OF THE FOLLOWING) |
1 | 1290405 | COVER ONLY | |
1 | 1290406 | HINGE | |
5 | 7041102 | 1/4″ X 3/8″ LG. 100 DEG. FLAT HEAD MACHINE SCREW | |
5 | 1 | G-2407274 | PLATE, WARNING |
6 | 3 | 1290165 | BUSHING, LINER |
7 | 3 | 1290166 | CLAMP ASSEMBLY, LINER (CONSISTS OF THE FOLLOWING) |
1 | 1290167 | ROD CLAMP ONLY | |
2 | G-1290168 | LINER CLAMP CONNECTOR | |
2 | 1290169 | LINER CLAMP PIN | |
2 | 6309120 | 3/4″ TWO WAY LOCK NUT | |
4 | 6571420 | 7/32″ X 1-1/4″ LG. SPRING SLOT PIN | |
2 | 7000448-11 | 3/4″ X 4″ LG. HEX HEAD CAPSCREW | |
8 | 6 | 1290174 | RETAINER, VALVE COVER SEAL |
9 | 4 | 1290175 | RING, BACK-UP |
10 | 6 | 1290178 | SCREW, WEDGE ADJUSTMENT |
13 | 6 | 1290194 | BAFFLE, INTERMEDIATE ROD |
14 | 6 | 1290307 | COVER, VALVE |
15 | 6 | 1290308 | RING, THREADED |
16 | 6 | 1290315 | WASHER, WEDGE ADJUSTMENT SCREW |
17 | 3 | 1290320 | LINER SPRAY SYSTEM |
18 | 3 | 1290335 | MODULE, STUDDED DISCHARGE (CONSISTS OF THE FOLLOWING) |
1 | 1290336 | DISCHARGE MODULE ONLY | |
6 | 2408018 | 1″ X 5-7/8″ LG. TOP TAPER LOCK STUD | |
6 | 6300160 | 1″ HEAVY HEX NUT | |
12 | 2408019 | 1-3/8″ X 7-1/4″ LG. TOP TAPER LOCK STUD | |
12 | 6300220 | 1-3/8″ HEAVY HEX NUT | |
8 | 2408020 | 1-1/2″ X 6-7/8″ LG. TOP TAPER LOCK STUD | |
8 | 6300240 | 1-1/2″ HEAVY HEX NUT | |
6 | 2408034 | 1-1/2″ X 19-1/8″ LG. TOP TAPER LOCK STUD | |
6 | 6300241 | 1-1/2″ 8 UN – 3A HEAVY HEX NUT | |
19 | 3 | 1290338 | MODULE, STUDDED SUCTION (CONSISTS OF THE FOLLOWING) |
1 | 1290339 | SUCTION MODULE ONLY | |
12 | 2408019 | 1-3/8″ X 7-1/4″ LG. TOP TAPER LOCK STUD | |
12 | 6300241 | 1-3/8″ HEAVY HEX NUT | |
20 | 2 | 1290342 | CONNECTOR, DISCHARGE |
21 | 2 | 1290343 | ADAPTER, DISCHARGE CONNECTOR |
22 | 6 | 1290344 | SEAL, MODULE |
23 | 2 | 1290345 | SEAL, SPACER |
24 | 3 | 1290346 | SUB-ROD, PISTON |
25 | 3 | 1290347 | ROD, PISTON |
26 | 2 | 1290348 | SPACER, STUDDED (CONSISTS OF THE FOLLOWING) |
1 | 1290341 | DISCHARGE SPACER ONLY | |
8 | 2402560 | 1-1/4″ X 6-1/4″ LG. BOTTOM TAPER LOCK | |
8 | 6300220 | 1-1/4″ HEAVY HEX NUT | |
27 | 6 | 1292140 | HOLDER, INSERT |
28 | 6 | 1292141 | INSERT, VALVE GUIDE |
29 | 3 | 1590051 | SEAL, MANIFOLD |
30 | 1 | 2407142 | PLATE, VALVE COVER INSPECTION |
31 | 2 | 2410031-348 | PACKING, RECTANGULAR |
32 | 4 | 2410031-427 | PACKING, RECTANGULAR |
33 | 6 | 6300040 | NUT, 1/4″ HEX |
34 | 6 | 6300160 | NUT, 1″ HEAVY HEX |
35 | 3 | 6308241 | NUT, 1-1/2″ – 8 UN EXLASTIC STOP |
36 | 12 | 6310040 | NUT, 1/4″ FLEX LOC |
37 | 6 | 6511416 | PIN, 7/8″ X 2″ LG. DOWEL |
38 | 2 | 6829016 | ELBOW, 2″ X 90 DEG. STD. M..I. STREET |
39 | 12 | 7000112-10 | CAPSCREW, 1/4″ X 2″ LG. GR. 5 HEX HEAD |
40 | 6 | 7000124-10 | CAPSCREW, 1/4″ X 5″ LG. GR. 5 HEX HEAD |
41 | 16 | 7000305-10 | CAPSCREW, 1/2″ X 1-1/2″ LG. GR. 5 HEX HEAD |
42 | 3 | 1290357 | PLATE, WEAR |
43 | 24 | 7000485-10 | CAPSCREW, 7/8″ X 3″ LG. GR. 5HEX HEAD |
44 | 16 | 7006605 | CAPSCREW, 1-1/4″ X 2-3/4″ LG. HEX SOCKET HEAD |
45 | 8 | 7178025 | SCREW, NO. 2 X 1/4″ LG. TYPE “U” ROUND HEAD DRIVE |
46 | 24 | 7600016 | WASHER, 1/4″ N TYPE “A” 0.625″ O.D. |
47 | 16 | 7602050 | WASHER, 1/2″ REG. SPRING LOCK |
NOTE:ITEMS 48,49,50 & 66 ARE STANDARD ITEMS BUT SHIPPED SEPARATE | |||
48 | 6 | 1540126 | SEAL, VALVE COVER |
49 | 6 | 1560701 | SPRING VALVE |
50 | 2 | 6908033 | RING,OVAL JOINT |
66 5 | 1 | X12-2552 | CAP,PINION SHAFT END 5 |
ITEMS 51 THRU 57 ARE OPTIONAL FLUID END PARTS. ITEMS 51 52 AND 53 ARE MAXIMUM RECOMMENDED SIZES, FOR OTHER SIZES SEE PARTS LIST. | |||
51 | 3 | L-4270 | LINER, 6-3/4″ |
52 = | 3 | 1540126 | PACKING,6-3/4″ LINER = |
53 | 3 | K-1070 | PISTON, 6-3/4″ |
54 | 6 | 1561450 | SEAT, VALVE |
55 * | 6 | 1560994 | VALVE, TYPE G-2 HYCAR * |
6 | 1560995 | VALVE, TYPE G-2 POLYURETHANE * | |
56 | 1 | 5912370 | FLANGE WITH 3.152″ BORE, 4″ API 5000# WELD NECK R.J. |
57 | 1 | 5912373 | FLANGE, 4″ API 5000# R.J. BLIND |
ITEMS 58 THRU 62 ARE SHOWN FOR REFERENCE ONLY. ( NUMBER REQD. FOR ONE STUDDED MODULE ONLY ) | |||
58 | 6 | 2408034 | STUD, 1-1/2″ X 19-1/8″ LG. TOP TAPER LOCK |
59 | 6 | 2408018 | STUD, 1″ X 5-5/8″ LG. TOP TAPER LOCK |
60 | 8 | 2402560 | STUD, 1-1/4″ X 6-1/4″ LG. TOP TAPER LOCK |
61 | 24 | 2408019 | STUD, 1-3/8″ X 7-1/4″ LG. TOP TAPER LOCK |
62 | 8 | 2408020 | STUD, 1-1/2″ X 6-7/8″ LG. TOP TAPER LOCK |
ITEMS 63 THRU 66 ARE OPTIONAL. PLEASE SPECIFY WHEN ORDERING. | |||
63 | 1 | 1290173 | MANIFOLD, FRONT INLET SUCTION |
1 | 1290162 | MANIFOLD, DOUBLE SIDE INLET SUCTION | |
64 ® | 1 | 1290203 | DAMPENER, 8″ FLANGED SUCTION |
1 | 1290208 | DAMPENER, 10″ WELD-IN SUCTION | |
1 | 1290210 | DAMPENER, 8″ WELD-IN SUCTION | |
1 | 1290212 | DAMPENER, 8″ SINGLE FLANGED SUCTION | |
1 | 1290277 | DAMPENER, 8″ SUCTION(R.H. SIDE INLET) | |
1 | 1290278 | DAMPENER, 8″ SUCTION(L.H. SIDE INLET) | |
65 ® | 1 | 6874012 | PLUG, 1-1/2″ STD. SOLID SQUARE HEAD |
67 ® | 1 | G-1290369 | LUBE SYSTEM, 575 V. ELECTRIC MOTOR DRIVEN WITH REAR MTD. DRIVES |
1 | 1290329 | LUBE SYSTEM, 230/460 V. ELECTRIC MOTOR DRIVEN WITH REAR MTD. DRIVES | |
1 | 1290370 | LUBE SYSTEM, 575 V. ELECTRIC MOTOR DRIVEN WITH TOP MTD. DRIVES | |
1 | 1290330 | LUBE SYSTEM, 230/460 V. ELECTRIC MOTOR DRIVEN WITH TOP MTD. DRIVES | |
1 | G-1290377 | LUBE SYSTEM, BELT DRIVEN WITH RIGHT ANGLE DRIVE | |
CARE 5 | FURNISH ITEM 66 ONLY FOR PUMP SHIPPED WITHOUT PUMP DRIVE OR CHARGING PUMP.( NOT SHOWN ) | ||
CARE = | ITEM 52 IS SHOWN FOR REPLACEMENT PURPOSES ONLY. ONE OF ITEM 52 IIS INCLUDED WITH EVERY ITEM 51 ORDERED | ||
CARE * | OPTIONAL. PLEASE SPECIFY WHEN ORDERING | ||
CARE ® | NOT SHOWN | ||
THE ITMES BELOW ARE NOT SHOWN. THESE ARE STANDARD PARTS FURNISHED FOR PUMP COMPLETE AND ARE SHIPPED SEPARATE. | |||
1 | 2409011 | WRENCH( FOR PART NO.2409010 ) | |
1 | G-7815046 | PULLER, VALVE SEAT | |
1 | 1710270 | BAR, WEDGE LOOSENING | |
1 | 1291181 | DRIVER,VALVE SEAT | |
1 | 1290183 | PULLER, COMPLETE RETAINER | |
1 | 2409010 | WRENCH( FOR PART NO.1290178 ) | |
1 | 2402290 | WRENCH( FOR PART NO.1290140 ) | |
1 | 1290206 | BOLT,SHORT LIFTING ( FOR PART NO.1290166 ) | |
1 | 1290207 | BOLT,LONG LIFTING ( FOR PART NO.1290166 ) | |
1 | 1290140 | ADAPTER,PINION ROTATING | |
1 | 1292278 | HOLDER RETAINER | |
1 | M-1023 | WRENCH, PISTON ROD NUT | |
1 | 1290164 | PLATE, LINER BUSHING PULLER | |
1 | 2404046 | KEY,1-1/4″ X 1-3/4″ X 15″LG. | |
1 | 7500065 | VALVE, RELIEF ( SET A 70 P.S.I ) | |
THE ITEMS SHOWN BELOW ARE OPTIONAL PUMP ACCESSORIES. PLEASE SPECIFY WHEN ORDERING | |||
REF. | 1290310 | CROSS COMPLETE, 5″ API 5000# OUTLETS STRAINER | |
REF. | 1290300 | CROSS COMPLETE, 6″ API 5000# OUTLETS STRAINER | |
REF. | 1290125 | HOIST COMPLETE | |
REF. | G-1290387 | CHARGING PUMP, FRONT INLET SIDE MOUNTED ( LEFT HAND ) | |
REF. | G-1290389 | CHARGING PUMP, FRONT INLET SIDE MOUNTED ( RIGHT HAND ) | |
REF. | G-1290383 | CHARGING PUMP, SIDE INLET SIDE MOUNTED ( LEFT HAND ) | |
REF. | G-1290385 | CHARGING PUMP, SIDE INLET SIDE MOUNTED ( RIGHT HAND ) | |
REF. | 1290231 | GENERATOR ASSEMBLY, MOUNTED ( FOR PUMP STROKE INDICATOR ) | |
REF. | 1290265 | PHASING DEVICE COMPLETE (CRANKSHAFT MOUNTED ) | |
REF. | 1290274 | SWITCH COMPLETE, ROLLER ( FOR STROKE COUNTER ) | |
PUMP COMPLETE PL 1290000 | |||
BILL OF MATERIAL | |||
ITEM | REQD | PART NO. | DESCRIPTION |
– | – | 1290454 | FAST CHANGE SCREW TYPE VALVE COVER ASSEMBLY. 10-P-130 55 ( CONSISTS OF THE FOLLOWING ) |
70 | 6 | 1290452 | COVER, FAST CHANGE SCREW TYPE |
71 | 6 | 1292353 | PULLER, SEAL RETAINER |
72 | 72 | 2408050 | STUD,1-3/8″ X 9-1/4″ LG. TOP TAPER LOCK |
73 | 72 | 6300220 | NUT, 1-3/8″ HEAVY HEX |
74 | 6 | 1290451 | RING,FAST CHANGE SCREW TYPE THREADED |
75 | 6 | 1290450 | RETAINER, FAST CHANGE SCREW TYPE THREADED SEAL |
76 | 6 | 1540126 | SEAL, VALVE COVER |
77 | 6 | 1292140 | HOLDER, VALVE GUIDE INSERT |
78 | 6 | 1292141 | INSERT, VALVE GUIDE |
55 IF “FAST CHANGE”VALVE COVERS ARE USED THEN THE FOLLOWING ITEMS FROM THE “TAPA-LOK”VALVE COVERS MUST BE RETURNED TO STOCK; ITEMS 3, 8, 10, 14, 15, 16 AND 61. | |||
PISTON / LINER SPRAY SYSTEM PL 1290320 | |||
BILL OF MATERIAL | |||
ITEM | REQ’D | PART NO. | DESCRIPTION |
– | – | 1290320 | PISTON-LINER SPRAY SYSTEM ( CONSISTS OF THE FOLLOWING ) |
1 | 3 | 1290319 | MANIFOLD COMPLETE, PISTON-LINER SPRAY ( INCLS. ITEMS 602 THRU 607 ) |
2 | 9 | G-7818256 | SCREW, 3/8″ – 16 X 1-3/4″ LG. STAINLESS STEEL THUMB |
3 | 9 | 7813050 | NUT, 3/8″ – 16 STAINLESS STEEL WING |
4 | 6 | 7815099 | PLUG, 1/2″ 150# S.SS HEX HEAD CAP |
5 | 18 | 7006204-30 | CAPSCREW, 3/8″ X 1/2″ LG. S.S. HEX SOCKET HEAD |
6 | 18 | 1291193 | NOZZLE, SPRAY |
7 | 3 | 7804075 | ELBOW, 1/2″ X 90 DEG. 150# S.S. STREET |
8 | 3 | G-2400075 | HOSE ASSEMBLY, 1/2″ X 16-1/2″ LG. |
9 | 3 | 6800083 | BUSHING, 1″ X 1/2″ STD. M. I. HEX |
10 | 3 | 6829004 | ELBOW, 1/2″ X 90 DEG. STD. M. I. |
11 | 3 | 7815094 | PLUG, 1/2″ MALE PIPE THREAD |
12 | 3 | 7818282 | SOCKET, 1/2″ FEMALE PIPE THREAD |
POWER END ASSEMBLY (SECTION THRU POWER END ) SIZE:F PL 1290001 | |||
BILL OF MATERIAL | |||
ITEM | REQ’D | PART NO. | DESCRIPTION |
– | – | 1290001 | POWER END ASSEMBLY COMPLETE ( CONSISTS OF THE FOLLOWING ) |
1 | 12 | 1283089 | WIPER, INTERMEDIATE ROD OIL |
2 | 2 | 1283190 | PLATE, “CLEAN-OUT” |
3 | 2 | 1283191 | GASKET, “CLEAN-OUT” PLATE |
4 | 1 | 1284160 | GASKET, OIL |
5 | 3 | 1290009 | RETAINER, OIL WIPER |
6 | 3 | 1290023 | PLATE, OIL WIPER RETAINER |
7 | 1 | 1290029 | FRAME, MAIN |
8 | 1 | 1290069 | BRACE, OIL TROUGH |
9 | 1 | 1290070 | TROUGH, OIL ( LEFT HAND ) |
10 | 1 | 1290071 | TROUGH, OIL ( RIGHT HAND ) |
11 | 1 | 1290072 | WIPER, GEAR OIL ( LEFT HAND ) |
12 | 1 | 1290073 | WIPER, GEAR OIL ( RIGHT HAND ) |
13 | 9 | 1290074 | BOLT, HOOK |
14 | 3 | 1290075 | COVER, TOP ACCESS |
15 | 3 | 1290076 | GASKET, TOP ACCESS COVER |
16 | 2 | 1290077 | COVER, WRENCH HOLE |
17 | 3 | 1290078 | GASKET, WRENCH HOLE |
18 | 3 | 1290079 | GASKET, OIL WIPER |
19 | 2 | 1290080 | RAIL, SUMP SUPPORT |
20 | 1 | 1290082 | WIPER, GEAR AND PINION OIL ( LEFT HAND ) |
21 | 3 | 1290083 | ROD, INTERMEDIATE |
22 | 2 | 1290093 | COVER, INSPECTION |
23 | 2 | 1290094 | GASKET, INSPECTION COVER |
24 | 1 | 1290095 | GASKET, MAIN FRAME COVER |
25 | 1 | 1290110 | COVER, WRENCH HOLE ( CENTER ) |
26 | 6 | 1290141 | SPACER, OIL WIPER |
27 | 3 | 1290227 | GASKET, OIL WIPER RETAINER |
28 | 3 | 1290249 | SHIELD, OIL |
29 | 3 | 1290251 | SCREW, OIL PASSAGE |
30 | 6 | 1290314 | PLATE, OIL WIPER RETAINER |
31 | 1 | 1290316 | WIPER, GEAR AND PINION OIL ( RIGHT HAND ) |
32 | 1 | 1290317 | TROUGH, CROSSHEAD OIL ( LEFT HAND ) |
33 | 1 | 1292114 | PLATE, OIL GAGE |
34 | 1 | 1293063 | SUMP LUBE OIL |
35 | 1 | 1293076 | STRAINER, LUBE OIL SUMP |
36 | 1 | 2400029 | DIPSTICK, OIL LEVEL |
37 | 8 | 2400040 | CAPSCREW, 3/8″ X 3/4″ LG. DRILLED HEX HEAD |
38 | 1 | 2407100 | PLATE, NAME AND INSTRUCTION |
39 | 8 | 6300081 | NUT, 1/2″ CAD. PLATED HEX |
40 | 34 | 6300103 | NUT, 5/8″ -11 CAD. PLATED HEX |
41 | 6 | 6310040 | NUT, 1/4″ -20 FLEX LOC HEX |
42 | 8 | 6310060 | NUT, 3/8″ -16 FLEX LOC HEX |
43 | 3 | 6320062 | NUT, 3/8″ -16 HEX JAM |
44 | 9 | 6542012 | PIN, 5/16″ X 1-1/2″ TYPE “C” GROOVE |
45 | 1 | 6800163 | BUSHING, 2″ X 1″ STD. C.I. HEX PIPE |
46 | 2 | 6829016 | ELBOW, 2″ X 90 DEG. STD. M..I. STREET |
47 | 18 | 7000105-11 | CAPSCREW, 1/4″ X 5/8″ LG. GR. 5 CAD. PLATED HEX HEAD |
48 | 6 | 7000114-11 | CAPSCREW, 1/4″ X 2-1/2″LG. GR. 5 CAD. PLATED HEX HEAD |
49 | 40 | 7000208-11 | CAPSCREW, 3/8″ X 1″ LG. GRADE 5 CAD. PLATED HEX HEAD |
50 | 4 | 7000210-11 | CAPSCREW, 3/8″ X 1-1/2″LG. GR. 5 CAD. PLATED HEX HEAD |
51 | 38 | 7000303-11 | CAPSCREW, 1/2″ X 1″ LG. GRADE 5 CAD. PLATED HEX HEAD |
52 | 12 | 7000304-11 | CAPSCREW, 1/2″ X 1-1/4″ LG.GR. 5 CAD. PLATED HEX HEAD |
53 | 12 | 7000309-11 | CAPSCREW, 1/2″ X 2-1/4″ LG.GR. 5 CAD. PLATED HEX HEAD |
54 | 6 | 7000610-10F | CAPSCREW, 1-1/4″-12 UNC-3A X 4″ GRADE 5 HEX HEAD |
55 | 2 | 7027393 | SCREW,5/8″ X 1″ LG.CUP POINT HEX SOCKET HEAD SET |
56 | 8 | 7035305-01 | SCREW,1/2″ X 1-1/2″ LG.CAD. PLATED FLAT HEAD MACHINE |
57 | 6 | 7178025 | SCREW, NO.2 X 1/4″ LG. CAD. PLATED ROUND HEAD DRIVE |
58 | 12 | 7618014 | WASHER,3/8″STAT-O-SEAL |
59 | 18 | 7619033 | WASHER,1/4″ REG. CAD. PLATED SPRING LOCK |
60 | 8 | 7619050 | WASHER,1/2″ REG. CAD. PLATED SPRING LOCK |
61 | 34 | 7619058 | WASHER,5/8″ REG. CAD. PLATED SPRING LOCK |
62 | 12 | 7621016 | WASHER,1/4″ N TYPE “A”0.625″O.D.CAD.PLATED |
63 | 20 | 7621032 | WASHER,1/2″ N TYPE “A”1.062″O.D.CAD.PLATED |
64 | 1 | 7802020 | CAP,BREATHER |
65 | 3 | 7805052 | FITTING, 1/8″ STRAIGHT GREASE |
66 | 3 | 7805062 | FITTING, 1/8″X 45 DEG.GREASE |
67 | 3 | 7815057 | PLUG,1″MAGNETIC POST |
POWER END ASSEMBLY (SECTION THRU CRANKSHAFT ) 10-P-130 TRIPLEX SLUSH PIMP SIZE:F PL 1290001 | |||
BILL OF MATERIAL | |||
ITEM | REQ’D | PART NO. | DESCRIPTION |
THE FLLOWING ITEMS ARE SHOWN IN SECTION”A-A”,SECTION THRU CRANKSHAFT | |||
70 | 2 | ZT-14500 | BEARING, MAIN |
71 | 4 | 1283147 | SHIM (.005″THICK ),BEARING SUPPORT |
72 | 2 | 1283148 | SHIM (.007″THICK ),BEARING SUPPORT |
73 | 2 | 1290011 | GAGE, MAIN BEARING |
74 | 2 | 1290012 | GAP, MAIN BEARING END |
75 | 2 | 1290021 | RING, MAIN BEARING LOCK |
76 | 2 | 1290022 | PLATE, MAIN BEARING RETAINER |
77 | 2 | 1290081 | RETAINER, MAIN BEARING GAGE OIL |
78 | 2 | 1290096 | GASKET,END CAP |
79 | 10 | 1290104 | SHIM (.020″THICK ),MAIN BEARING LOCK RING |
80 | 8 | 1290105 | SHIM (.0075″THICK ),MAIN BEARING LOCK RING |
81 | 14 | 1290106 | SHIM (.005″THICK ),MAIN BEARING LOCK RING |
82 | 4 | 1290152 | SHIM (1/16″THICK ),MAIN BEARING RETAINER PLATE |
83 | 4 | 1290153 | SHIM (.020″THICK ),MAIN BEARING RETAINER PLATE |
84 | 12 | 1290154 | SHIM (.005″THICK ),MAIN BEARING RETAINER PLATE |
85 | 1 | 1290159 | CRANK SHAFT AND GEAR SUB-ASSEMBLY |
86 | 24 | 2400690 | CAPSCREW,3/8″ X 1″ LG. DRILLED HEX HEAD |
87 | 48 | 2402180 | CAPSCREW,1″ X 3″ LG. DRILLED HEX HEAD |
88 | 8 | 2405015 | CAPSCREW,1-1/4″ X 3-1/2″ LG. DRILLED HEX HEAD |
89 | 16 | 5506202 | BOLT,3/8″ X 3/4 LG. PLACE |
90 | 2 | 6310360 | NUT,2-1/4″-8 FLEX LOC |
91 | 2 | 7400842 | TUBING,1/2″ O.D. X 3/8″ I.D. X 12-1/2″ LG. SEAMLESS STEEL |
92 | 2 | 7804146 | ELBOW,1/2″ TUBE X 3/8″ P.T. X 90 DEG. MALE |
93 | 2 | G-7804202 | ELBOW,1/2″ TUBE X 3/8″ P.T. X 45 DEG. MALE |
ITEMS SHOWN BELOW FOR REFERENCE ONLY. | |||
94 | REF. | 1277530 | BOLT, BEARING SUPPORT |
95 | REF. | 1290014 | SPACER, BEARING SUPPORT |
POWER END ASSEMBLY (SECTION THRU PINION & CROSSHEADS ) 10-P-130 TRIPLEX SLUSH PUMP SIZE:F PL 1290001 | |||
BILL OF MATERIAL | |||
ITEM | REQ’D | PART NO. | DESCRIPTION |
THE BELOW ITEMS ARE SHOWN IN SECTION “B-B”.SECTION THRU PINION AND CROSSHEADS | |||
96 | 2 | YS-8501 | OIL SEAL, PINION BEARING |
97 | 2 | 1290020 | RETAINER, PINION BEARING SEAL |
98 | 2 | 1290097 | GASKET, RETAINER |
99 | 2 | 1290113 | COVER, HAND HOLE |
100 | 1 | 1290358 | PINION SHAFT SUB-ASSEMBLY |
101 | 32 | 2400930 | CAPSCREW,5/8″X 1-3/4″ LG. HEX HEAD |
103 | 8 | 7000369-11 | CAPSCREW,5/8″X 1-3/4″ LG. GRADE 5CAD.PLATED HEX HEAD |
104 | 8 | 7618022 | WASHER,5/8″STAT-O-SEAL |
BELOW ITEMS ARE SHOWN FOR REFERENCE ONLY | |||
105 | REF. | ZB-7370 | BEARING, CROSSHEAD PIN |
106 | REF. | 1290024 | RING,CROSSHEAD PIN BEARING SNAP |
107 | REF. | 1290028 | PIN,CROSSHEAD |
108 | REF. | 1290112 | RETAINER, CROSSHEAD PIN |
109 | REF. | 1290114 | SHIM, CROSSHEAD PIN RETAINER |
110 | REF. | 5506714 | BOLT,3/4″ X 2-1/2″ LG. PLACE |
111 | REF. | 6912010 | RING, RETAINING |
112 | REF. | 2402470 | CAPSCREW,3/4″ X 3″ LG. DRILLED HEX HEAD |
113 | REF. | 7611036 | WASHER,3/4″LOCO HI-CROME LIGHT SERIES SPRING |
114 | REF. | 2404046 | KEY,1-1/4″ X 1-3/4″ X 15″LG. |
MAIN FRAME SUB-ASSEMBLY 10-P-130 TRIPLEX SLUSH PUMP PL 1290029 SIZE: D | |||
ITEM | REQ’D | PART NO. | DESCRIPTION |
– | – | 1290029 | MAIN FRAME COMPLETE ( CONSISTS OF THE FOLLOWING ) |
1 | 3 | 1289358 | HOSE ASSEMBLY, 1″ X Z4″ LG. |
2 | 2 | 1290015 | CROSSHEAD, CENTER AND RIGHT HAND |
3 | 6 | 1290017 | LINER, CROSSHEAD |
4 | 1 | 1290030 | FRAME(ONLY), MAIN |
5 | 3 | 1290089 | CONDUCTOR,OIL |
6 | 1 | 1290090 | CROSSHEAD, LEFT |
7 | 1 | 1290099 | SKID, FLUID END EXTENSION |
8 | 15 | 1290103 | SHIM, LINER |
9 | 2 | 1293092 | STIFFENER |
10 | 36 | 2405020 | CAPSCREW,7/8″ X 3-3/4″ LG. DRILLED HEX HEAD |
11 | 6 | 6700400 | NIPPLE, 1/2″ X 3-1/8″ LG. SCH.40 STD, BLACK PIPE |
12 | 3 | 6829008 | ELBOW,1″X 90 DEG. STD. M.I. STREET |
13 | 1 | 6873008 | PLUG, 1″STD. CORED SQUARE HEAD PIPE |
14 | 36 | 7618026 | WASHER, 7/8″STST-O-SEAL |
CRANKSHAFT & CONNECTION ROD SUB-ASSEMBLY 10-P-130 TRIPLEX SLUSH PUMP PL1290159 SIZE:D | |||
ITEM | REQ’D | PART NO. | DESCRIPTION |
– | – | 1290159 | CRANKSHAFT AND CONNECTING ROD SUB-ASSEMBLY(CONSISTS OF THE FOLLOWING) |
1 | 3 | ZB-7370 | BEARING CROSSHEAD PIN |
2 | 3 | ZB-26250 | BEARING CONNECTING ROD |
3 | 3 | 1290007 | ROD, CONNECTING |
4 | REF. | 1290015 | CROSSHEAD, CENTER |
5 | 3 | 1290016 | RETAINER,CONNECTING ROD BEARING OUTER |
6 | 3 | 1290018 | RETAINER,CONNECTING ROD BEARING INNER |
7 | 6 | 1290024 | RING, CROSSHEAD PIN BEARING SNAP |
8 | 6 | 1290026 | PLATE, CONNECTING ROD BEARING RETAINER INNER |
9 | 6 | 1290027 | PLATE, CONNECTING ROD BEARING RETAINER OUTER |
10 | 3 | 1290028 | PIN, CROSSHEAD |
11 | REF. | 1290089 | CONDUCTOR,OIL |
12 | 6 | 1290100 | SHIM (.020″THICK ),CONNECTING ROD BEARING RETAINING PLAT |
13 | 12 | 1290101 | SHIM (.0075″THICK ),CONNECTING ROD BEARING RETAINING PLAT |
14 | 18 | 1290102 | SHIM (.005″THICK ),CONNECTING ROD BEARING RETAINING PLAT |
15 | 3 | 1290107 | SHIM (.020″THICK ),CONNECTING ROD OUTER RETAINER |
16 | 9 | 1290108 | SHIM (.0075″THICK ),CONNECTING ROD OUTER RETAINER |
17 | 9 | 1290109 | SHIM (.005″THICK ),CONNECTING ROD OUTER RETAINER |
18 | 3 | 1290112 | RETAINER,CROSSHEAD PIN |
19 | 6 | 1290114 | SHIM, PIN RETAINER |
20 | 3 | 1290130 | SHIM (.020″ THICK ),CONNECTING ROD BEARING RETAINER PLATE INNER |
21 | 6 | 1290131 | SHIM (.0075″ THICK ),CONNECTING ROD BEARING RETAINER PLATE INNER |
22 | 9 | 1290132 | SHIM (.005″ THICK ),CONNECTING ROD BEARING RETAINER PLATE INNER |
23 | 1 | 1290136 | CRANK SHAFT AND GEAR SUB-ASSEMBLY |
24 | 12 | 2402580 | CAPSCREW, 7/8″ X 3-1/2″ LG. DRILLED HEX HEAD |
25 | 24 | 2405013 | CAPSCREW, 3/4″ X 6-1/2″ LG. DRILLED HEX HEAD |
26 | 6 | 5506714 | BOLT, 3/4″ X 2-1/2″ LG. PLACE |
27 | 6 | 6310140 | UNT, 7/8″- 9 UNC FLEXLOC |
28 | 3 | 6875003 | PLUG, 3/8″ STD.COUNTERSUNK PIPE |
29 | 3 | 6912010 | RING,EXTERNAL SNAP |
30 | 6 | 2402470 | CAPSCREW, 3/4″ X 3″LG. DRILLED HEX HEAD |
31 | 6 | 7000511-10 | CAPSCREW, 7/8″ X 9-1/2″ LG. GRADE 5HEX HEAD |
32 | 6 | 7611036 | WASHER, 3/4″LOCOMOTIVE HI-CHROME LIGHT SER. SPRING |
33 | 10 FT. (3048MM) | 59-800-016 | WIRE, 16 GA. ANNEALED STEEL LOCKING |
CRANKSHAFT AND GEAR SUB-ASSEMBLY 10-P-130 TRIPLEX SLUUSH PUMP PL 1290136 | |||
ITEM | REQ’D | PART NO. | DESCRIPTION |
– | – | 1290136 | CRANKSHAFT AND GEAR SUB-ASSEMBLY(CONSISTS OF THE FOLLOWING) |
1 | 12 | 1290006 | BOLT,CRANKSHAFT GEAR |
2 | 1 | 1290005 | CRANKSHAFT |
3 | 1 | 1290008 | GEAR,CRANKSHAFT |
4 | 12 | 6310160 | NUT,1″FLEXLOC |
PINION SHAFT SUB-ASSEMBLY 10-P-130 TRIPLEX SLUSH PUMP PL 1290358 | |||
ITEM | REQ’D | PART NO. | DESCRIPTION |
– | – | 1290358 | PINION SHAFT SUB-ASSEMBLY ( CONSISTS OF THE FOLLOWING ) |
1 | 2 | BZ-8662 | BEARING,PINION |
2 | 1 | 1290010 | PINION |
3 | 2 | 1290254 | PLATE,PINION BEARING CAGE |
4 | 1 | 1290255 | CAGE,PINION BEARING ( RIGHT HAND ) |
5 | 1 | 1290256 | CAGE,PINION BEARING ( LRFT HAND ) |
6 | 8 | 2402680 | CAPSCREW, 5/8″ X 2″LG. DRILLED HEX HEAD |
7 | 8 | 7600042 | WASHER,5/8″W TYPE”A”X 1.750″ O.D. |
8 | 4 FT. (1220 MM) | 59-800-016 | WIRE. 16 GA. ANNEALED STEEL LOCKING |
PISTON & LINER LUBE SYSTEM 10-P-130 TRIPLEX SLUSH PUMP SIZE: E PL 1290330 | |||
ITEM | REQ’D | PART NO. | DESCRIPTION |
– | – | 1290330 | LUBE SYSTEM COMPLETE FOR 10-P-130(CONSISTS OF FOLLOWING) |
1 | 1 | 1282038 | HOSE ASSEMBLY, 1″ X 30″ LG. |
2 | 2 | 1292284 | SUPPORT,MOTOR AND PUMP |
3 | 1 | 1292288 | PUMP COMPLETE,LINER SPRAY |
4 | 1 | 6106002 | HOSE ASSEMBLY, 1-1/2″ X 33″ LG. |
5 | 4 | 6310120 | NUT, 3/4″ – 10 UNC FLEXLOC |
6 | 1 | 6800081 | BUSHING, 1″ X 1/4″ STD. M.I.HEX PIPE |
7 | 1 | 6817076 | NIPPLE, 1″ X 3″ LG.STD.PIPE |
8 | 3 | 6829008 | ELBOW,1″X 90 DEG. STD. M.I. STREET |
9 | 1 | 6839012 | ELBOW,1-1/2″X 45 DEG. STD. M.I. STREET |
10 | 1 | 6859008 | CROSS, 1″ STD.PIPE |
11 | 1 | 6873008 | PLUG,1″STD. CORED SQUARE HEAD PIPE |
12 | 4 | 7000439-11 | CAPSCREW,3/4″ X 1-3/4″ LG. GRADE 5 CAD. PLATED HEX HEAD |
13 | 4 | 7621044 | WASHER, 3/4″ N TYPE A 1.469″ O.D.CAD. PLATED |
14 | 1 | 7800070 | ADAPTER,MALE PIPE |
15 | 1 | 7806002 | GAUGE ( 0-100 P.S.I.),2-1/2″DIAL X 1/4″ N.P.T. PRESSURE |
ITEM 16 IS SHOWN ON PUMP COMPLETE DRAWING 1290000 | |||
16 | REF. | 1290320 | SPRAY SYSTEM,PISTON-LINER |
ITEM 17 AND 18 ARE SHOWN ON MAIN FRAME COMPLETE DRAWING 1290029 | |||
17 | REF. | 1289358 | HOSE ASSEMBLY, 1″ X 24″ LG. |
18 | REF. | 6829008 | ELBOW, 1″ X 90 DEG. STD.M.I.STREET |
ITEMS 19 THRU 25 ARE SHOWN ON POWER END COMPLETE DRAWING 1290001. | |||
19 | REF. | 1290080 | RAIL, LUBE SUMP SUPPORT |
20 | REF. | 1293063 | SUMP,PISTON-LINER LUBE |
21 | REF. | 1293076 | STRAINER, LUBE SUMP |
22 | REF. | 6300081 | NUT, 1/2″-13 UNC CAD.PLATED HEX |
23 | REF. | 7035305-01 | SCREW, 1/2″ X 1-1/2″ LG. CAD. PLATED FLAT HEAD MACHINE |
24 | REF. | 7619050 | WASHER, 1/2″REG.CAD.PLATED SPRING LOCK |
25 | REF. | 7621032 | WASHER, 1/2″ N TYPE A 1.062″O.D.CAD.PLATED |
LINER SPRAY PUMP AND MOTOR ASSEMBLY 10-P-130 TRIPLEX SLUSH PUMP PL 1292288 SIZE:D | |||
ITME | REQ’D | PART NO. | DESCRIPTION |
– | – | 1292288 | PUMP COMPLETE,LINER SPRAY( CONSISTS OF THE FOLLOWING ) |
1 | 1 | 1292285 | BASE, MOTOR AND PUMP |
2 | 1 | 1292286 | GUARD, DRIVE SHAFT |
3 | 4 | 1292283 | SHIM, PUMP |
4 | 1 | 2401860 | KEY,1/4″ X 1/4″ X 1-1/4″LG. |
5 | 1 | 2401880 | KEY,1/4″ X 1/4″ X 1-1/4″LG. |
6 | 1 | 5902091 | FLANGE,1″ 150# ASA THREADED FLAT FACE |
7 | 1 | 5902172 | FLANGE,1-1/2″ 150# ASA THREADED FLAT FACE |
8 | 1 | 6010036 | GASKET, 1-1/2″ 150# FULL FACE FLANGE |
9 | 1 | 6010037 | GASKET, 1″ 150# FULL FACE FLANGE |
10 | 4 | 6300061 | NUT, 3/8″ CAD.PLATED HEX |
11 | 8 | 6300081 | NUT, 1/2′ CAD.PLATED HEX |
12 | 4 | 7000207-11 | CAPSCREW,3/8″ X 7/8″LG. GRADE 5 CAD. PLATED HEX HEAD |
13 | 4 | 7000211-11 | CAPSCREW,3/8″ X 1-3/4″LG. GRADE 5 CAD. PLATED HEX HEAD |
14 | 4 | 7000307-11 | CAPSCREW,1/2″ X 2″LG. GRADE 5 CAD. PLATED HEX HEAD |
15 | 4 | 7000309-11 | CAPSCREW,1/2″ X 2-1/4″LG. GRADE 5 CAD. PLATED HEX HEAD |
16 | 4 | 7000396-11 | CAPSCREW,5/8″ X 1-3/4″LG. GRADE 5 CAD. PLATED HEX HEAD |
17 | 4 | 7600026 | WASHER,3/8″W TYPE “A” 1.000″O.D. |
19 | 4 | 1292293 | WASHER,1/4″ X 1-3/4″LG.SOUARE |
20 | 4 | 7619041 | WASHER,3/8″REG.CAD.PLATED SPRING LOCK |
21 | 8 | 7619050 | WASHER,1/2″REG.CAD.PLATED SPRING LOCK |
22 | 2 | 7802327 | COUPLING, 1-1/8″ BORE |
23* | 2 | 7812008 | MOTOR,ELECTRIC |
24 | 2 | 7815147 | PUMP,1″ X 1-1/2″ CENTRIFUGAL |
*ELECTRIC MOTOR IS: 3 H.P., 1735 R.P.M.,3 PHAZE, 60 CY., 230/460 V., 182-T EXPLOSION-PROOF & PROTECTED FOR MARINE – SALT WATER ATMOSPHERE. IT IS INTERCHANGEABLE WITH CHAIN LUBE MOTOR. | |||
RIGHT ANGLE DRIVE LUBE SYSTEM 10-P-130 TRIPLEX SLUSH PUMP SIZE:E PL 1290377 | |||
ITEM | REQ’D | PART NO. | DESCRIPTION |
– | – | G-1290377 | RIGHT ANGLE DRIVE LUBE SYSTEM ( CONSISTS OF THE FOLLOWING ) |
1 ® | 1 | G-1290378 | GUARD, GEARBOX V-BELT ( LEFT HAND ) ® |
1 | G-1290379 | GUARD, GEARBOX V-BELT ( RIGHT HAND ) ® | |
2 ® | 1 | G-1290380 | GUARD, GEARBOX SHEAVE ( LEFT HAND ) ® |
1 | G-1290381 | GUARD, GEARBOX SHEAVE ( RIGHT HAND ) ® | |
3 | 1 | G-1291157 | PUMP COMPLETE, LINER SPRAY |
4 | 1 | G-1291258 | COVER,CROSS SHAFT |
5 | 2 | G-1292319 | BRACKET,PUMP MOUNTING |
6 | 2 | G-7000254-11 | CAPSCREW, 7/16″ X 3/4″ LG. GRADE 5 CAD.PLTD. HEX HEAD |
7 | 1 | G-7200047 | SHEAVE, 3.8″P.D.”A”TWO GROOVE WITH TYPE”SH”Q.D.HUB |
8 | 1 | 1285177 | SHEAVE, LUBE PUMP DRIVE |
9 | 1 | 1290098 | CAP,PINION SHAFT END |
10 | 1 | 1290293 | BLOCK, ADJUSTING SCREW |
11 | 4 | 1293064 | BLOCK,GUARD MOUNTING |
12 | 1 | 2401860 | KEY, 1/4″ X 1/4″ X 1-1/4″ LG. |
13 | 2 | 4701128 | V-BELT |
14 | 1 | 6100036 | HOSE, 1″ X 30″ LONG |
15 | 1 | 6100037 | HOSE, 1-1/2″ X 40″ LONG |
16 | 4 | 6300103 | NUT,5/8″-11 CAD. PLATED HEX |
17 | 1 | 6320100 | NUT,5/8″ HEX JAM |
18 | 1 | 6800081 | BUSHING, 1″ X 1/4″ M.I. STD. HEX HEAD PIPE |
19 | 1 | 6817076 | NIPPLE, 1″ X 3″ LG. STD.PIPE |
20 | 1 | 6817078 | NIPPLE, 1″ X 4″ LG. STD.PIPE |
21 | 1 | 6817113 | NIPPLE,1-1/2″ X 4-1/2″ LG. STD.PIPE |
22 | 1 | 6826008 | ELBOW, 1-1/2″ X 90 DEG. STD.M.I.PIPE |
23 | 1 | 6828012 | ELBOW, 1″ X 45 DEG. STD.M.I.PIPE |
24 | 1 | 6829008 | ELBOW, 1″ X 90 DEG. STD.M.I.PIPE |
25 | 1 | 6839008 | ELBOW, 1″ X 45 DEG. STD.M.I.PIPE |
26 | 1 | 6888008 | TEE,1″ STD. M.I. PIPE |
27 | 4 | 7000301-11 | CAPSCREW,1/2″ X 3/4″ LG.GRADE 5 CAD,PLTD,HEX HEAD |
28 | 4 | 7000397-11 | CAPSCREW,5/8″ X 2″ LG.GRADE 6 CAD,PLATED,HEX HEAD |
29 | 1 | 7016421 | SCREW, 5/8″ X 8″ LG. SQUARE.HEAD CUP POINT SET |
30 | 2 | 7027206-02 | SCREW, 3/8″ X 3/4″ LG.HEX SKT. CUP POINT NYLOK SET |
31 | 2 | 7619045 | WASHER,7/16″ REG.CAD.PLATED SPRING LOCK |
32 | 4 | 7619058 | WASHER,5/8″REG.CAD.PLATED SPRING LOCK |
33 | 4 | 7621032 | WASHER,1/2″ N TYPE “A” 1.062″O.D. CAD.PLATED |
34 | 4 | 7621042 | WASHER,5/8″ N TYPE “A” 1.750 O.D. CAD.PLATED |
35 | 2 | 7800076 | ADAPTER,1″HOSE |
36 | 2 | 7802358 | CONNECTOR,1-1/2″TUBE X 1-1/2″ P.T. MALE |
37 | 2 | 7805072 | SWIVEL FITTING, 1-1/2″ FEMALE |
38 | 2 | 7805083 | HOSE FITTING,1″ |
39 | 1 | 7806002 | GAUGE ( 0-100 P.S.I.),2-1/2″DIAL X 1/4″ N.P.T. |
50 | 4 | 7619050 | WASHER,1/2″REG.CAD.PLATED SPRING LOCK |
ITEM 40 IS REFERENCED AND IS SHOWN ON PUMP COMPLETE DRAWING 1290000 | |||
40 | REF. | 1290320 | LINER SPRAY SYSTEM |
ITEMS 41 & 42 ARE REFERENCED AND ARE SHOWN ON MAIN FRAME DRAWING 1290029 | |||
41 | REF. | 1289358 | HOSE ASSEMBLY, 1″X 24″LG. |
42 | REF. | 6829008 | ELBOW,1″X90 DEG,STD.M.I.STREET |
ITEMS 43 THRU 49 ARE REFERENCED & ARE SHOWN ON POWER END ASSY. DWG. 1290001 | |||
43 | REF. | 1290080 | RAIL,LUBE SUMP SUPPORT |
44 | REF. | 1293063 | SUMP,LUBE OIL |
45 | REF. | 1293076 | STRAINER,LUBE OIL SUMP |
46 | REF. | 6300081 | NUT,1/2″CAD.PLATED HEX |
47 | REF. | 7035305-01 | SCREW,1/2″ X 1-1/2″LG.CAD.PLTD.FLAT HEAD MACHINE |
48 | REF. | 7619050 | WASHER,1/2″REG.CAD.PLATED SPRING LOCK |
49 | REF. | 7621032 | WASHER,1/2″ N TYPE “A” 1.062″O.D. CAD.PLATED |
® OPTIONAL ITEM, PLEASE SPECIFY WHEN OREDERING | |||
PUMP & RIGHT ANGLE GEARBOX ASSY. 10-P-130 TRPILEX SLUSH PUMP SIZE:D PL 1291157 | |||
ITEM | REQ’D | PART NO. | DESCRIPTION |
1 | 1 | G1291158 | BRACKET,PUMP AND GEAR BOX MOUNTING |
2 | 1 | G1291159 | PEDESTAL,GEAR BOX |
3 | 4 | G1292283 | SHIM,PUMP |
4 | 1 | 1292286 | GUARD,COUPLING |
5 | 2 | 2401860 | KEY ( 1/4″ X 1/4″ X 1-1/4″) |
6 | 1 | 5902091 | FLANGE,1″A.S.A. 150#THREADED FLAT FACE |
7 | 1 | 5902172 | FLANGE,1-1/2″A.S.A. 150#THREADED FLAT FACE |
8 | 1 | 6010036 | GASKET, 1-1/2″ 150# FLANGE |
9 | 1 | 6010037 | GASKET, 1″ 150# FLANGE |
10 | 10 | 6300081 | NUT, 1/2″ CAD. PLATED HEX |
11 | 4 | 6300103 | NUT, 5/8″-11 UNC CAD. PLATED HEX |
12 | 4 | 7000206-11 | CAPSCREW,3/8″ X 3/4″ CAD.PLT HEX HEAD GR5 |
13 | 4 | 7000211-11 | CAPSCREW,3/8″ X 1-3/4″ CAD.PLT HEX HEAD GR5 |
14 | 2 | 7000306-11 | CAPSCREW,1/2″ X 1-3/4″ CAD.PLT HEX HEAD GR5 |
15 | 4 | 7000307-11 | CAPSCREW,1/2″ X 2″ CAD.PLT HEX HEAD GR5 |
16 | 4 | 7000309-11 | CAPSCREW,1/2″ X 2-1/4″ CAD.PLT HEX HEAD GR5 |
17 | 4 | 7000398-11 | CAPSCREW,5/8″ X 2-1/4″ CAD.PLT HEX HEAD GR5 |
18 | 4 | 7619041 | WASHER,3/8″CAD.PLATED SPRING LOCK |
19 | 10 | 7619050 | WASHER,1/2″CAD.PLATED SPRING LOCK |
20 | 4 | 7619058 | WASHER,5/8″CAD.PLATED SPRING LOCK |
21 | 4 | 7621024 | WASHER,3/8″CAD.PLATED TYPE”A” |
22 | 4 | G7624021 | WASHER,1/2″I.D. X 1-1/4″ O.D. X .217″THICK FLAT |
23 | 1 | G7802332 | COUPLING |
24 | 1 | 7806091 | BOX,GEAR |
25 | 1 | 7815147 | PUMP,1″ X 1-1/2″ CENTRIFUGAL |
26 | 1 | 7801121 | BREATHER |
HOIST COMPLETE 10-P-130 TRIPLEX SULUSH PUMP SIZE:D PL 1290125 | |||
ITEM | REQ’D | PART NO. | DESCRIPTION |
– | – | 1290125 | HOIST COMPLETE ( CONSISTS OF THE FOLLOWING ) |
1 | 1 | 1290126 | BOOM |
2 | 2 | 1290127 | BRACKET |
3 | 1 | 1290128 | MAST |
4 | 2 | 1290129 | ROD |
5 | 4 | 7804019 | END,YOKE |
6 | 4 | 7800044 | PIN ASSEMBLY, YOKE |
7 | 1 | 7805052 | FITTING,1/8″ HYD.GREASE |
8 | 4 | 6320120 | NUT,3/4″ HEX JAM |
9 | 2 | 7000395-11 | CAPSCREW,5/8″ X 1-1/2″ LG. GRADE 5 HEX HEAD |
10 | 2 | 7000440-11 | CAPSCREW,3/4″ X 2″ LG. GRADE 5 HEX HEAD |
11 | 2 | 7619058 | WASHER, 5/8″ REG. SPRING LOCK |
12 | 2 | 7619066 | WASHER, 3/4″ REG. SPRING LOCK |
13 | 1 | 7819040 | TROLLEY,1/2 TON |
SUCTION LINE DAMPENERS 10-P-130 TRIPLEX SLUSH PUMP SIZE:B | |||
ITEM | REQ’D | PART NO. | DESCRIPTION |
PARTS COMMON TO ALL SUCTION LINE DAMPENERS | |||
1 | 1 | 1290198 | RETAINER,SUCTION LINE DAMPENERS |
2 | 2 | 1290199 | GASKET,DAMPENER |
3 | 32 | 7000361-11 | CAPSCREW,9/16″ X 4″ LG.GRADE 5 CAD.PLTD, HEX HEAD |
4 | 32 | 7621036 | WASHER, 9/16″ N TYPE “A” 1.159″O.D.CAD.PLATED |
5 | 2 | 2410031-024 | PACKING, RECTANGULAR SECTION |
6 | 1 | 1290197 | COVER, SUCTION LINE DAMPENER |
7 | 1 | 1290195 | DIAPHRAGM, SUCTION LINE DAMPENER |
8 | 2 | 1290228 | GUARD,AIR VALVE |
9 | 1 | 7500021 | VALVE, 1/4″CHECK |
10 | 2 | 7815106 | PLUG,SIGHT |
11 | 1 | 1290126 | SPACER,SUCTION LINE DAMPENER |
12 | 1 | 2407136 | PLATE, INSTRUCTION |
13 | 8 | 7178025 | SCREW,NO.2 X 1/4″LG. TYPE”U”ROUND HEAD DRIVE |
– | 1 | 1290203 | DAMPENER,8″SUCTION LINE DOUBLE FLANGED ( CONSISTS OF ITEMS 1 THRU 13 AND THE FOLLOWING ITEMS ) |
1 | 1290200 | BODY COMPLETE, 8″ SUCTION LINE DOUBLE FLANGED | |
8 | 6300121 | NUT,3/4″ CAD.PLATED HEX | |
2 | 6908041 | RING,OVAL JOINT | |
8 | 7000445-11 | CAPSCREW,3/4″ X 3-1/4″ LG. GR.5 CAD.PLATED HEX HEAD | |
8 | 7000448-11 | CAPSCREW,3/4″ X 4″ LG. GR.5 CAD.PLATED HEX HEAD | |
2 | 6874016 | PLUG,2″ STD. SQUARE HEAD PIPE | |
1 | 6817121 | NIPPLE, 2″ X 3″ LG. STD. PIPE | |
1 | 6888016 | TEE,2″ STD. M.I. PIPE | |
2 | 7500396 | VALVE,1/4″ RELIEF | |
– | 1 | 1290212 | DAMPENER, 8″SUCTION LINE SINGLE FLANGED ( CONSISTS OF ITEMS 1 THRU 13 AND THE FOLLOWING ITEMS ) |
1 | 1290213 | BODY COMPLETE, 8″ SUCTION LINE SINGLE FLANGED | |
2 | 6908041 | RING,OVAL JOINT | |
8 | 7000445-11 | CAPSCREW,3/4″ X 3-1/4″ LG. GR.5 CAD.PLATED HEX HEAD | |
1 | 6874016 | PLUG, 2″ STD. SQUARE HEAD PIPE | |
1 | 7500369 | VALVE, 1/4″RELIEF | |
– | 1 | 1290277 | DAMPENER,8″SUCTION LINE RIGHT HAND SIDE INLET ( CONSISTS OF ITEMS 1 THRU 13 AND THE FOLLOWING ITEMS ) |
1 | 1290275 | BODY COMPLETE, 8″ SUCTION LINE R.H. SIDE INLET | |
1 | 6010023 | GASKET,8″FLAT RING | |
8 | 6300121 | NUT,3/4″ CAD.PLATED HEX | |
1 | 6908041 | RING,OVAL JOINT | |
16 | 7000445-11 | CAPSCREW,3/4″ X 3-1/4″ LG. GR. 5 CAD. PLATED HEX HEAD | |
1 | 6874016 | PLUG,2″ STD. SQUARE HEAD PIPE | |
1 | 7500396 | VALVE,1/4″ RELIEF | |
– | 1 | 1290278 | DAMPENER,8″SUCTION LINE LEFT HAND SIDE INLET ( CONSISTS OF ITEMS 1 THRU 13 AND THE FOLLOWING ITEMS ) |
1 | 1290279 | BODY COMPLETE, 8″ SUCTION LINE L.H.SIDE INLET | |
1 | 6010023 | GASKET, 8″ FLAT RING | |
8 | 6300121 | NUT, 3/4″ CAD. PLATED HEX | |
1 | 6908041 | RING,OVAL JOINT | |
16 | 7000445-11 | CAPSCREW, 3/4″ X 3-1/4″ LG. GR. 5 CAD. PLATED HEX HEAD | |
1 | 6874016 | PLUG, 2″ STD. SOLID SQUARE HEAD | |
1 | 7500396 | VALVE,1/4″ RELIEF | |
– | 1 | 1290208 | DAMPENER, 10″ SUCTION LINE FOR FIELD INSTALLATION ( CONSISTS OF 1 THRU 13 AND THE FOLLOWING ITEMS ) |
1 | 1290209 | PLATE, MOUNTING | |
1 | 7500396 | VALVE,1/4″ RELIEF | |
– | 1 | 1290210 | DAMPENER, 8″SUCTION LINE FOR FIELD INSTALLATION ( CONSISTS OF ITEMS 1 THRU 13 AND THE FOLLOWING ITEMS ) |
1 | 1290211 | PLATE,MOUNTING | |
1 | 7500396 | VALVE,1/4″ RELIEF | |
DOUBLE SIDE INLET DAMPENER MANIFOLD ASSEMBLY 10-P-130 TRIPLEX SLUSH PUMP PL 1290162 SIZE:D | |||
ITEM | REQ’D | PART NO. | DESCRIPTION |
– | – | 1290162 | DAMPENER MANIFOLD ASSEMBLY. DOUBLE SIDE INLET ( CONSISTS OF THE FOLLOWING ) |
1 | 1 | 1290195 | DIAPHRAGM |
2 | 1 | 1290196 | SPACER |
3 | 1 | 1290197 | COVER |
4 | 1 | 1290198 | RETAINER |
5 | 2 | 1290199 | GASKET |
6 | 2 | 1290228 | GUARD |
7 | 1 | 1290163 | MANIFOLD (ONLY),DAMPENER |
8 | 1 | 2407136 | PLATE, INSTRUCTION |
9 | 2 | 2410031-024 | PACKING |
10 | 1 | 5902449 | FLANGE,8″ ASA 150 # R.J. BLIND |
11 | 1 | 6908041 | RING,OVAL JOINT |
12 | 32 | 7000361-10 | CAPSCREW,9/16″ X 4″ LG.GRADE 5 HEX HEAD |
13 | 8 | 7000445 | CAPSCREW,3/4″ X 3-1/4″ LG. HEX HEAD |
14 | 8 | 7178025 | SCREW, NO. 2 X 1/4″ LG. TYPE”U” ROUND HEAD DRIVE |
15 | 1 | 7500021 | VALVE,CHECK |
16 | 32 | 7600036 | WASHER, 9/16″ N TYPE”A” 1.159″O.D. |
19 | 2 | 7815106 | PLUG,SIGHT |
20 | 1 | 6817124 | NIPPLE, 2″ X 5-1/2″ LG. STD. PIPE |
21 | 2 | 6874016 | PLUG, 2″ STD. SOLID SQUARE HEAD PIPE |
22 | 1 | 6888016 | TEE, 2″ STD.M.I.PIPE |
23 | 1 | 7500396 | VALVE,1/4″ RELIEF |
STRAINER CROSS ASSEMBLY WITH 5″ INLETS 10-P-130 TRIPLEX SLUSH PUMP SIZE:C PL 1290310 | |||
ITEM | REQ’D | PART NO. | DESCRIPTION |
– | – | 1290310 | STRAINER CROSS COMPLETE ( CONSISTS OF THE FOLLOWING ) |
1 | 1 | 1290311 | CROSS ( ONLY ) |
2 | 1 | 1291212 | STRAINER COMPLETE |
3 | 8 | 2402560 | STUD,1-1/4″ X 6-1/4″ LG. |
4 | 16 | 2408017 | STUD,1-1/2″ X 7-3/4″ LG. |
5 | 8 | 6300200 | NUT, 1-1/4″ HEAVY HEX |
6 | 16 | 6300240 | NUT, 1-1/2″ HEAVY HEX |
7 | 4 | 102842-1 | SHIM, 1/8″ THICK |
8 | 3 | 102842-2 | SHIM, 1/16″ THICK |
9 | 4 | 102842-3 | SHIM, 1/32″ THICK |
10 | 1 | 1290219 | SUPPORT |
11 | 1 | 1290221 | PLATE,BASE |
12 | 4 | 7000439-11 | CAPSCREW, 3/4″ X 1-3/4″ LG. GRADE 5 CAD. PLATED HEX HEAD |
13 | 4 | 7000440-11 | CAPSCREW, 3/4″ X 2″ LG. GRADE 5 CAD. PLATED HEX HEAD |
14 | 8 | 7619066 | WASHER, 3/4″ REG. CAD. PLATED SPRING LOCK |
15 | 1 | G-2407004 | TAG, STRAINER CLEAN-OUT |
16 | 2 | 7178088 | SCREW, NO. 10 X 3/8″ LG. TYPE”U” ROUND HEAD DRIVE |
STRAINER CROSS ASSEMBLY WITH 6″ INLETS 10-P-130 TRIPLEX SLUSH PUMP SIZE:C PL 1290300 | |||
ITEM | REQ’D | PART NO. | DESCRIPTION |
– | – | 1290300 | STRAINER CROSS ASSEMBLY WITH 6″ OUTLETS ( CONSISTS OF THE FOLLOWING ) |
1 | 1 | 1290301 | CROSS ( ONLY ) |
2 | 1 | 1290302 | STRAINER |
3 | 8 | 2402560 | STUD,1-1/4″ X 6-1/4″ LG. |
4 | 24 | 2408000 | STUD,1-3/8″ X 7-1/2″ LG. |
5 | 8 | 6300200 | NUT, 1-1/4″ HEAVY HEX |
6 | 24 | 6300220 | NUT, 1-3/8″ HEAVY HEX |
15 | 1 | G-2407004 | TAG, STRAINER “CLEAN-OUT” |
16 | 2 | 7178088 | SCREW, NO. 10 X 3/8″ LG. TYPE”U” ROUND HEAD DRIVE |
THE ITEMS SHOWN BELOW ARE FURNISHED WITH CROSS COMPLETE AND ASSEMBLED TO PUMP SKID AT ASSY. | |||
7 | 2 | 102842-1 | SHIM ( 1/8″ THICK ) |
8 | 4 | 102842-2 | SHIM ( 1/16″ THICK ) |
9 | 4 | 102842-3 | SHIM ( 1/32″ THICK ) |
10 | 1 | 1290221 | PLATE,BASE |
11 | 1 | 1290271 | SUPPORT, CORSS |
12 | 4 | 7000439-11 | CAPSCREW,3/4″ X 1-3/4″ LG. GRADE 5 CAD. PLATED HEX HEAD |
13 | 4 | 7000440-11 | CAPSCREW,3/4″ X 2″ LG. GRADE 5 CAD. PLATED HEX HEAD |
14 | 8 | 7619066 | WASHER, 3/4″ REG. CAD. PLATED SPRING LOCK |
SPECIAL TOOLS 10-P-130 TRIPLEX SLUSH PUMP | |||
ITEM | REQ’D | PART NO. | DESCRIPTION |
ITEMS BELOW ARE STANDARD PARTS THAT ARE FURNISHED WITH EACH SET OF PIMP, BUT SHIPPED SEPARATELY. | |||
1 | 1 | 1290149 | ADAPTER, PINION ROTATING |
2 | 1 | 2402290 | WRENCH ( FOR 1290140. ADAPTER ) |
3 | 1 | 1290183 | PULLER, SEAL RETAINER |
4 | 1 | 1290207 | BOLT, LINER CLAMP TEE HANDLE LIFTING ( 4″ LONG ) |
5 | 1 | 1290206 | BOLT, LINER CLAMP TEE HANDLE LIFTING ( 3″ LONG ) |
6 | 1 | G-7815046 | PULLER, VALVE SEAT |
7 | 1 | 2404046 | KEY, 1-1/4″ X 1-3/4″ X 15″ LG. |
8 | 1 | 1291181 | DRIVER,VALVE SEAT |
9 | 1 | 1292278 | HOLDER, SEAL RETAINER |
10 | 1 | 1710270 | BAR, WEDGE LOOSENING |
11 | 1 | 2409010 | WRENCH,WEDGE AD JUSTING SCREW |
12 | 1 | 2409011 | WRENCH,( FOR 2409010 WRENCH ) |
13 | 1 | 1292164 | PLATE,BUSHING PULLER |
14 | 1 | 7500065 | VALVE,RELIEF ( SET AT 70 P.S.I.) |
15 | 1 | M-1023 | WRENCH,PISTON ROD NUT |
